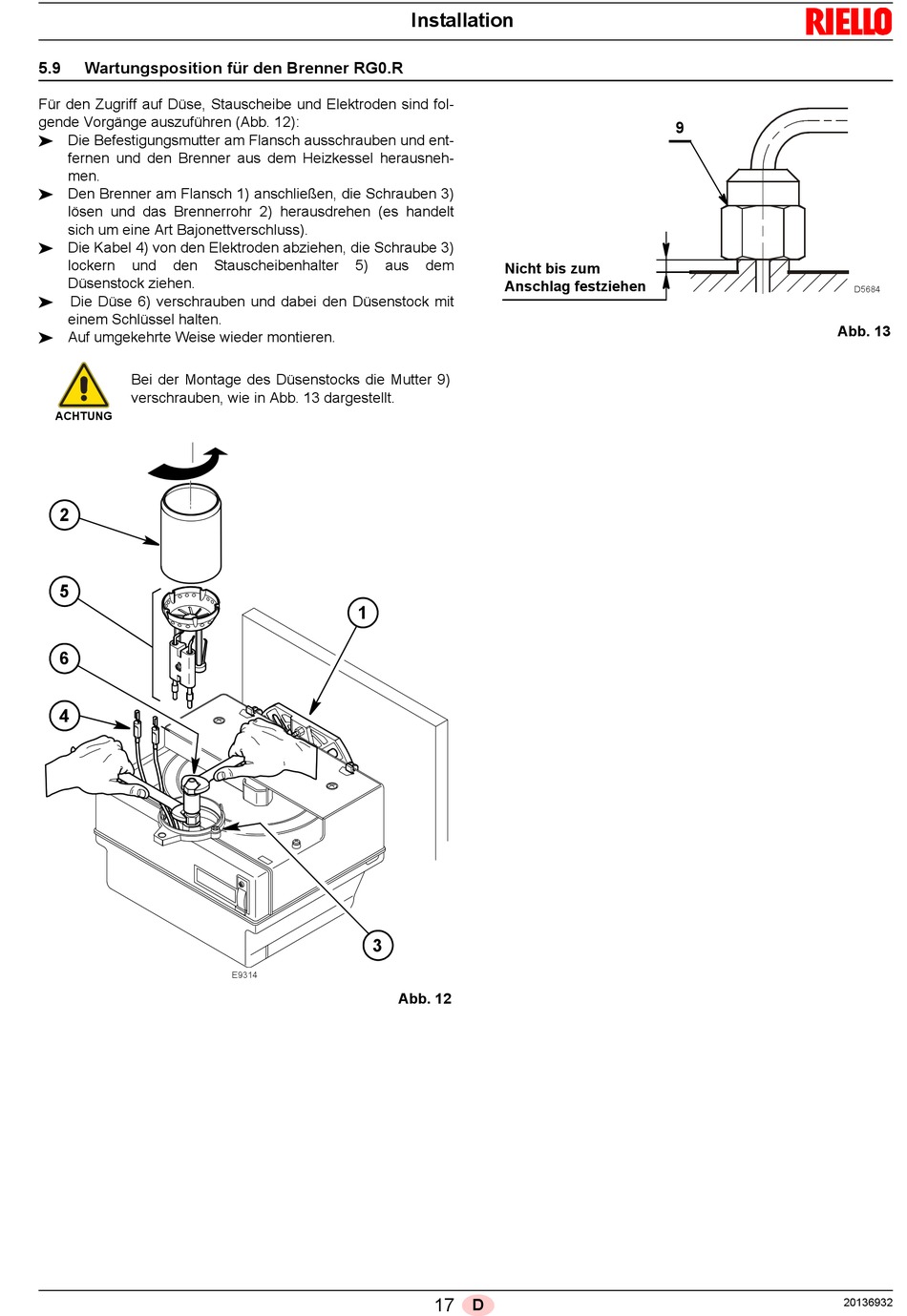

5.9 Wartungsposition für den Brenner RG0.R
Für den Zugriff auf Düse, Stauscheibe und Elektroden sind fol-
gende Vorgänge auszuführen (Abb. 12):
 Die Befestigungsmutter am Flansch ausschrauben und ent-
fernen und den Brenner aus dem Heizkessel herausneh-
men.
 Den Brenner am Flansch 1) anschließen, die Schrauben 3)
lösen und das Brennerrohr 2) herausdrehen (es handelt
sich um eine Art Bajonettverschluss).
 Die Kabel 4) von den Elektroden abziehen, die Schraube 3)
lockern und den
Düsenstock ziehen.
Die Düse 6) verschrauben und dabei den Düsenstock mit

einem Schlüssel halten.
 Auf umgekehrte Weise wieder montieren.
Bei der Montage des Düsenstocks die Mutter 9)
verschrauben, wie in Abb. 13 dargestellt.
ACHTUNG
2
5
6
4
Stauscheibenhalter 5) aus
1
3
E9314
Installation
dem
Nicht bis zum
Anschlag festziehen
Abb. 12
17 D
9
Abb. 13
20136932
D5684
