Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien
Installation, use and maintenance instructions

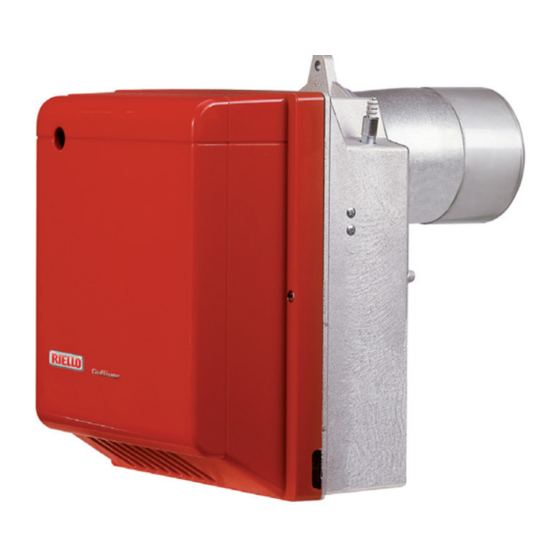

Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul
F
Oil burner
GB
Funzionamento bistadio
Zweistufiger Betrieb
Fonctionnement à 2 allures
Two stage operation
CODICE
CODE
3736651
MODELLO - MODELL
MODELE - MODEL
RG1RKD
TIPO - TYP
TYPE
366 T1
2902328 (4)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riello Gulliver RG1RKD
Inhaltszusammenfassung für Riello Gulliver RG1RKD
- Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Manuel d’entretien Installation, use and maintenance instructions Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul Oil burner Funzionamento bistadio Zweistufiger Betrieb Fonctionnement à 2 allures Two stage operation CODICE MODELLO - MODELL TIPO - TYP CODE MODELE - MODEL TYPE...
-
Seite 2: Inhaltsverzeichnis
INDEX BESCHREIBUNG DES BRENNERS ..1 BETRIEB ......1.1 Mitgeliefertes Zubehör ....1 4.1 Einstellung der Brennerleistung. -
Seite 3: Technische Merkmale
TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 366 T1 ÷ ÷ Durchsatz - Feuerungswärmeleistung 1,2 / 1,45 5 kg/h – 14 / 17 60 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphasig, 230 V 50Hz Motor Stromaufnahme 0,85 A –... -
Seite 4: Installation
INSTALLATION 3.1 BRENNERMONTAGE Abb. 2 Abb. 4 D5012 Abb. 3 S7189 Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern, (siehe Abb. 4). Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren, (siehe Abb 2). -
Seite 5: Ölversorgungsanlage
3.3 ÖLVERSORGUNGSANLAGE WICHTIGER HINWEIS: Es muß sichergestellt werden, daß die Ölrücklauf-Leitung ohne Verengung und Verstopfung frei in den Tank zurückgeführt wird. Durch Druckerhöhung von mehr als 0,5 bar im Rücklauf wird die Ölpumpe undicht. Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist die Rücklauf-Schlauchleitungsmutter (2) zu lösen und die By- Pass Schraube (3) zu entfernen. -
Seite 6: Elektrisches Verdrahtungsschema
3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ANMERKUNGEN WICHTIGER HINWEIS – Leiterdurchmesser 1 mm NULLEITER NICHT MIT DER – Die vom Installateur ausgeführten elektrischen Verbindungen müssen PHASE VERWECHSELN den Lokalen Bestimmungen entsprechen. (Siehe Seite 4). Die automatische Absperrung (230V - 0,5 A max.) an den N –... -
Seite 7: Betrieb
BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur. -
Seite 8: Brennerkopfeinstellung
Abb. 12 – Den Düsenstock (1) herausneh- Abb. 12 men, nachdem vorher die Schrauben (2) gelok- kert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät, der Photowiderstand (5) und die Steckdose (6) abgenommen wurden. – Die Zündkabel (4) von den Elektroden abnehmen, den Stauscheibenhalter (9) vom Düsenstock (1) herausnehmen, nachdem die Schraube (3, Abb. -
Seite 9: Pumpendruck Und Luftdurchsatz
4.3 PUMPENDRUCK UND LUFTDURCHSATZ EINSTELLUNG 1. STUFE LUFTKLAPPENEINSTELLUNG Die Kontermutter (1) lösen und durch Drehen der Schraube (2) den Zeiger (3) auf die gewünschte Stellung einstellen. Dann die Kontermutter (1) wieder festdrehen, (siehe Abb. 14). DRUCKEINSTELLUNG Wird werksseitig auf 9 bar eingestellt. Druckänderung an Stellschraube (7) vornehmen. -
Seite 10: Betriebsablauf
4.5 BETRIEBSABLAUF Störabschaltung wegen Störabschaltung Nichtzündung wegen Nichtabschaltens Normal 1. Stufe Thermostat 2. Stufe Thermostat Vorwärmer Motor Zündtransformator 1. Stufe Ventil 1. Stufe Flamme 2. Stufe Ventil 2. Stufe Flamme Störlampe Störabschaltung wegen nicht ÷ ÷ ÷ ÷ ÷ ÷ 150s 150s 150s... -
Seite 11: Störungen / Abhilfe
STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könn- ten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steuergeräts (4, Abb.
