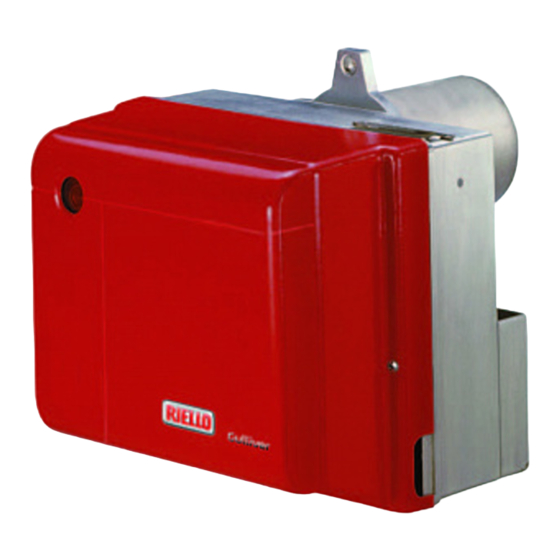

Riello Gulliver RG0.R Montage Und Bedienungs Anleitung

Vorschau ausblenden Andere Handbücher für Gulliver RG0.R:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Montage und Bedienungs Anleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Öl-Gebläsebrenner
D
Brûleurs fioul
F
Oil burners
GB
Stookoliebranders
NL
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbranders
CODE
3736547
3736550
3736747
3736750
MODELL - MODELE - MODEL
RG0.R
RG0.R
RG0.1R
RG0.1R
TYP - TYPE
367 T1
367 T1
368 T1
368 T1
2902596 (3)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Riello Gulliver RG0.R

Inhaltszusammenfassung für Riello Gulliver RG0.R

  • Seite 1 Montage und Bedienungs Anleitung Manuel d’entretien Installation, use and maintenance instructions Installatie-, gebruiks- en onderhoudsvoorschriften Öl-Gebläsebrenner Brûleurs fioul Oil burners Stookoliebranders Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Eentrapsbranders CODE MODELL - MODELE - MODEL TYP - TYPE 3736547 RG0.R 367 T1...

  • Seite 3: Inhaltsverzeichnis

    INHALT BESCHREIBUNG DES BRENNERS . . . BETRIEB ......1.1 Mitgeliefertes Zubehör ....4.1 Einstellung der Brennerleistung.

  • Seite 4: Technische Merkmale

    TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 367 T1 368 T1 ÷ ÷ kg/h Durchsatz - Brennerleistung ÷ ÷ 16,6 27,3 21,3 36,7 Brennstoff Heizöl-EL (nach DIN 51603, ÖNORM C1109), max. Viskosität bei 20°C: 6 mm ± Stromversorgung Einphase, 50Hz 230 V Motor Stromaufnahme 0,85 A –...

  • Seite 5: Installation

    INSTALLATION 3.1 BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern. Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 3).

  • Seite 6: Ölversorgungsanlage

    3.3 ÖLVERSORGUNGSANLAGE WICHTIGER HINWEIS: Abb. 5 Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist der Rücklauf-Schlauchleitungsstopfen (2) zu lösen und die By- Pass Schraube (3) zu entfernen. Danach Rücklauf- Schlauchleitungsstopfen wieder einzuschrauben. (Siehe Abb. 5). Es muß...

  • Seite 7: Elektrisches Verdrahtungsschema

    3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ANMERKUNGEN: WICHTIGER HINWEIS – Leiterdurchmesser 1 mm NULLEITER NICHT MIT DER PHASE VERWECHSELN – Die vom Installateur ausgeführten elektrischen Verbindungen müssen den lokalen Bestim- mungen entsprechen. 50Hz 230V PE L PRÜFUNG Die Regelabschaltung des Hauptschalter Brenners kann man überprü- fen, indem man die Thermo- state öffnet.

  • Seite 8: Betrieb

    BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.

  • Seite 9: Einstellung Der Elektroden

    4.3 EINSTELLUNG DER ELEKTRODEN, (siehe Abb. 11) Um Zugang zu den Elektroden zu – 0,5 mm erhalten, die im Kapitel “4.2 EMP- Abb.11 FOHLENE DÜSEN” (S. 6) be- schriebene Anleitung befolgen. WICHTIGER HINWEIS DIE ABSTÄNDE MÜSSEN EINGEHALTEN WERDEN – 0,2 mm D1676 SETZEN DEN STAUSCHEIBE-HALTER-SYSTEM (1) GEGEN DEN DÜSENSTOCK (2) UND BEFESTIGE IHN MIT DER SCHRAUBE (3).

  • Seite 10: Vorwärmung Des Heizöl-El

    4.6 VORWÄRMUNG DES HEIZÖL–EL Um auch bei niedrigen Heizöl–Temperaturen eine ordnungsgemäße Zündung zu ermöglichen, ist der Brenner mit einer Ölvorwärmung ausgestattet. Ein Thermostat in der Ölvorwärmung gibt den Brenner erst bei einer optimalen Heizöltemperatur frei und ein zusätzlich eingebauter PTC–Widerstand sorgt für eine gleichbleibende Öltemperatur (Wartezeit 0 - 150 s). Die Vorwärmung bleibt während des Betriebs eingeschaltet und schaltet sich bei Brennerstillstand aus.

  • Seite 11: Störungen / Abhilfe

    STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steuerge- räts (3, Abb.

  • Seite 13: Description Du Bruleur

    SOMMAIRE DESCRIPTION DU BRULEUR ..FONCTIONNEMENT....1.1 Matériel fourni ....4.1 Réglage de la combustion .

  • Seite 14: Donnees Techniques

    DONNEES TECHNIQUES 2.1 DONNEES TECHNIQUES TYPE 367 T1 368 T1 ÷ ÷ kg/h Débit - Puissance thermique ÷ ÷ 16,6 27,3 21,3 36,7 Fioul domestique, viscosité max. à 20°C: 6 mm 2 /s Combustible ± Alimentation électrique Monophasée, 50Hz 230 V Moteur 0,85 A absorbés –...

  • Seite 15: Installation

    INSTALLATION 3.1 FIXATION A LA CHAUDIERE Insérer sur la bride (1) la vis et deux écrous, (voir fig. 2). Elargir, si nécessaire, les trous dans le joint isolant (5). Fixer sur la plaque de la chaudière (4) la bride (1) par l’intermédiaire des vis (2) et (si nécessaire) des écrous (3) en interposant le joint isolant (5), (voir fig.

  • Seite 16: Installation Hydraulique

    3.3 INSTALLATION HYDRAULIQUE IMPORTANT: Fig. 5 La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, il faut dévisser le bouchon de retour (2), enlever la vis de by-pass (3) et ensuite revisser le bouchon (2), (voir fig. 5). Avant de mettre en fonction le brûleur il faut s’assurer que le tube de retour du combustible ne soit pas obstrué.

  • Seite 17: Raccordements Électriques

    3.4 RACCORDEMENTS ELECTRIQUES NOTES: ATTENTION – Section conducteurs 1 mm 2 . NE PAS INVERSER LE NEUTRE AVEC LA PHASE – Les branchements électriques exécutés l’installateur doivent respecter le rè- 50Hz 230V glement en vigueur dans le Pays. PE L VERIFICATION Interrupteur général Vérifier l’arrêt du brûleur à...

  • Seite 18: Fonctionnement

    FONCTIONNEMENT 4.1 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière.

  • Seite 19: Réglage Des Électrodes

    4.3 REGLAGE DES ELECTRODES, (voir fig. 11) Pour accéder aux électrodes, – 0,5 mm exécuter l’opération décrite au Fig. 11 chapitre “4.2 GICLEURS CON- SEILLES” (page 6). ATTENTION LES DISTANCES DOIVENT ETRE RESPECTEES – 0,2 mm D1676 APPUYER LE SUPPORT DE L’ACCROCHE-FLAMME (1) CONTRE LE PULVERISATEUR (2) ET LE BLOQUER AVEC LA VIS (3).

  • Seite 20: Réchauffage Du Combustible

    4.6 RECHAUFFAGE DU COMBUSTIBLE Pour garantir l’allumage et le fonctionnement réguliers, même à basse température, le brûleur est équipé d’un réchauffeur de fioul dans la tête de combustion. Le réchauffeur se branche à la fermeture des ther- mostats. Le démarrage du brûleur est conditionné par un thermostat placé sur la ligne porte gicleur. Celui-ci autorise le démarrage quand la température d’allumage optimale est atteinte (temps d’attente 0÷150s).

  • Seite 21: Pannes / Remedes

    6. PANNES / REMEDES La liste ci-dessous donne un certain nombre de causes d’anomalies et leurs remèdes. Problèmes qui se traduisent par un fonctionnement anormal du brûleur. Un défaut, dans la grande majorité des cas, se traduit par l'allumage du signal sur le bouton de réarme- ment manuel de la boîte de commande et de contrôle (3, fig.

  • Seite 22: Burner Description

    INDEX BURNER DESCRIPTION ... . WORKING ..... . . 1.1 Burner equipment ....4.1 Combustion adjustment.

  • Seite 23: Technical Data

    TECHNICAL DATA 2.1 TECHNICAL DATA TYPE 367 T1 368 T1 kg/h 1.4 – 2.3 1.8 – 3.1 Output - Thermal power 16.6 – 27.3 21.3 – 36.7 Fuel Light oil, max. viscosity at 20°C: 6 mm ± Electrical supply Single phase, 50Hz 230 V Motor Run current 0.85 A –...

  • Seite 24: Boiler Fixing

    INSTALLATION 3.1 BOILER FIXING Put on the flange (1) the screw and two nuts, (see fig. 2). Widen, if necessary, the insulating gasket holes (5). Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the insulating gasket (5), (see fig.

  • Seite 25: Hydraulic Systems

    3.3 HYDRAULIC SYSTEMS WARNING: Fig. 5 The pump is designed to allow working with two pipes. In order to obtain one pipe working it is necessary to unscrew the return plug (2), remove the by-pass screw (3) and then screw again the plug (2). (See fig. 5). Before starting the burner make sure that the return pipe-line is not clogged.

  • Seite 26: Electrical Wiring

    3.4 ELECTRICAL WIRING NOTES: WARNING section – Wires of 1 mm DO NOT EXCHANGE NEUTRAL WITH PHASE – The electrical wiring carried out by the installer must be in compliance with the rules in force in 50Hz 230V the Country. PE L TESTING Main switch...

  • Seite 27: Combustion Adjustment

    WORKING 4.1 COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. To suit the required appliance output, choose the proper nozzle, adjust the pump pressure and the air damper opening in accordance with the following schedule.

  • Seite 28: Pump Pressure

    4.3 SETTING OF ELECTRODES, (see fig. 11) To have access to the electrodes – 0.5 mm carry out operation as described in Fig. 11 chapter “4.2 RECOMMENDED NOZZLES” (page 6). WARNING MEASURES MUST BE RESPECTED – 0.2 mm D1676 PLACE THE DIFFUSER DISC-HOLDER ASSEMBLY (1) ON THE NOZZLE-HOLDER (2) AND TIGHTEN THE SCREW (3).

  • Seite 29: Fuel Heating

    4.6 FUEL HEATING In order to assure regular ignition and working also at low temperature the burner has an oil pre-heater fit- ted in combustion head. The pre-heater starts when thermostats close. When the required temperature for ignition is reached the thermostat fitted on the nozzle holder starts the burner (delay time: 0 to 150 seconds) .
  • Seite 30 FAULTS / SOLUTIONS Here below you can find some causes and the possible solutions for some problems that could cause a fail- ure to start or a bad working of the burner. A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box (3, fig.
  • Seite 31 INHOUD BESCHRIJVING BRANDER ..WERKING......1.1 Geleverd materiaal ....4.1 Regeling verbranding .

  • Seite 32: Technische Gegevens

    TECHNISCHE GEGEVENS 2.1 TECHNISCHE GEGEVENS TYPE 367 T1 368 T1 ÷ ÷ kg/h Oliedebiet - Thermisch vermogen ÷ ÷ 16,6 27,3 21,3 36,7 Brandstof Stookolie, max. viscositeit bij 20°C: 6 mm ± Elektrische voeding Monofasig, 50Hz 230 V Motor Opgenomen stroom 0,85 A – 2750 t/min – 289 rad/s 4 µF Condensator Ontstekingstransformator...

  • Seite 33: Installatie

    INSTALLATIE 3.1 BEVESTIGING OP DE KETEL Schroef en twee moeren in de flens (1) aanbrengen, (zie fig. 2). Indien nodig, de gaten in de flensdichting (5) vergroten. Bevestig de flens (1) op de ketelplaat (4) met behulp van de schroeven (2) en (indien nodig) de moeren (3) en voeg de flensdichting (5) ertussen, (zie fig.

  • Seite 34: Hydraulische Installatie

    3.3 HYDRAULISCHE INSTALLATIE OPGELET: Fig. 5 De pomp is voorzien voor een installatie met twee leidingen. Draai bij één leiding de moer van de terugloopleiding (2) los, ver- wijder de by-pass schroef (3) en draai de dop (2) opnieuw aan, (zie fig.

  • Seite 35: Elektrische Aansluitingen

    3.4 ELEKTRISCHE AANSLUITINGEN NOOT: OPGELET – Doorsnede geleiders 1 mm 2 . NULLEIDER EN FASE NIET OMWISSELEN – De elektrische aansluitingen die de installateur uit- 50Hz 230V voert dienen te voldoen aan de wetgeving terzake in het betrokken land. PE L CHECK-UP Hoofdschakelaar Controleer de branderstop bij...

  • Seite 36: Regeling Luchtklep

    WERKING 4.1 REGELING VERBRANDING Conform de Richtlijn Rendement 92/42/EEG, moeten de montage van de brander op de ketel, de regeling en de testen worden uitgevoerd volgens de handleiding van de ketel. Hieronder valt ook de controle van de CO en CO in de rookgassen, de temperatuur van de rookgassen en de gemiddelde temperatuur van het water van de ketel.

  • Seite 37: Afstelling Electroden

    4.3 AFSTELLING ELECTRODEN, (zie fig. 11) Om de electroden te kunnen rege- – 0,5 mm len, voer de handeling uit zoals Fig. 11 beschreven onder “4.2 AANGE- WEZEN VERSTUIVERS”, (blz. 6). OPGELET DE AFSTANDEN MOETEN WORDEN GERESPECTEERD – 0,2 mm D1676 DE STEUN VAN DE VLAMHAKER (1) TEGEN DE VERSTUIVERHOUDER (2) AANDUWEN EN BLOK- KEREN MET SCHROEF (3).

  • Seite 38: Voorverwarming Brandstof

    4.6 VOORVERWARMING BRANDSTOF Om een regelmatige ontsteking en werking te verzekeren, ook bij lage temperaturen, is een olievoorverwarmer voorzien in de branderkop. De voorverwarmer treedt in werking bij sluiting van de thermostaten. De branderstart wordt bepaald door een thermostaat in de verstuiverlijn. Met behulp van deze thermostaat treedt de brander in werking zodra de brandstof de optimale temperatuur bereikt heeft (wachttijd 0 ÷...

  • Seite 39: Defecten / Oplossingen

    DEFECTEN / OPLOSSINGEN Hieronder vindt u een lijst met mogelijke defecten en oplossingen. Alle problemen geven aanleiding tot een abnormale werking van de brander. In de meeste gevallen gaat bij een probleem het lampje branden van de manuele herbewapeningsknop van de controle- en bedieningsdoos (3, fig.
