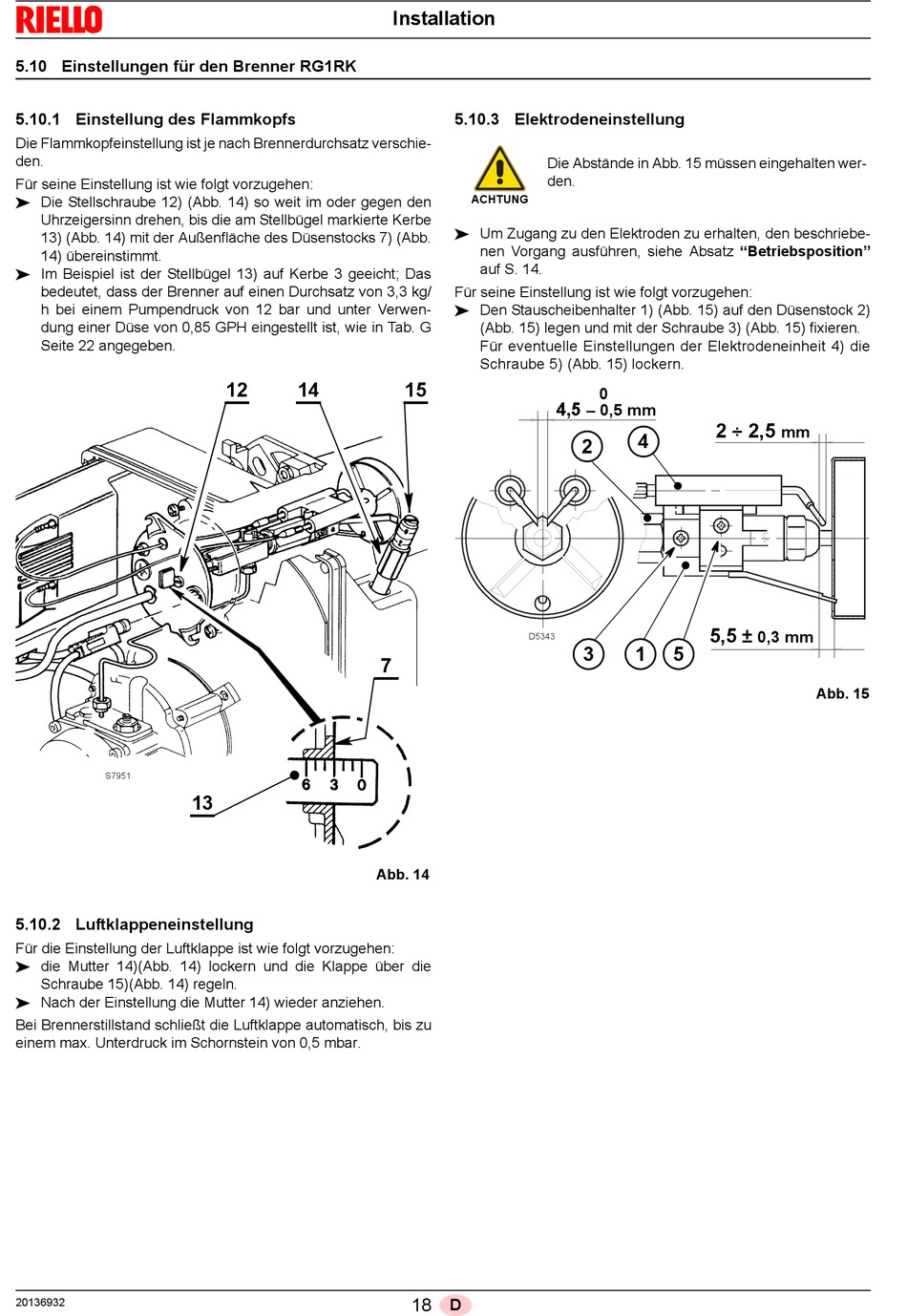

5.10 Einstellungen für den Brenner RG1RK
5.10.1 Einstellung des Flammkopfs
Die Flammkopfeinstellung ist je nach Brennerdurchsatz verschie-
den.
Für seine Einstellung ist wie folgt vorzugehen:
Die Stellschraube 12) (Abb. 14) so weit im oder gegen den
Uhrzeigersinn drehen, bis die am Stellbügel markierte Kerbe
13) (Abb. 14) mit der Außenfläche des Düsenstocks 7) (Abb.
14) übereinstimmt.
Im Beispiel ist der Stellbügel 13) auf Kerbe 3 geeicht; Das
bedeutet, dass der Brenner auf einen Durchsatz von 3,3 kg/
h bei einem Pumpendruck von 12 bar und unter Verwen-
dung einer Düse von 0,85 GPH eingestellt ist, wie in Tab. G
Seite 22 angegeben.
S7951
5.10.2 Luftklappeneinstellung
Für die Einstellung der Luftklappe ist wie folgt vorzugehen:
die Mutter 14)(Abb. 14) lockern und die Klappe über die
Schraube 15)(Abb. 14) regeln.
Nach der Einstellung die Mutter 14) wieder anziehen.
Bei Brennerstillstand schließt die Luftklappe automatisch, bis zu
einem max. Unterdruck im Schornstein von 0,5 mbar.
20136932
12
14
13
Installation
5.10.3 Elektrodeneinstellung
Die Abstände in Abb. 15 müssen eingehalten wer-
den.
ACHTUNG
Um Zugang zu den Elektroden zu erhalten, den beschriebe-
nen Vorgang ausführen, siehe Absatz "Betriebsposition"
auf S. 14.
Für seine Einstellung ist wie folgt vorzugehen:
Den Stauscheibenhalter 1) (Abb. 15) auf den Düsenstock 2)
(Abb. 15) legen und mit der Schraube 3) (Abb. 15) fixieren.
Für eventuelle Einstellungen der Elektrodeneinheit 4) die
Schraube 5) (Abb. 15) lockern.
15
D5343
7
Abb. 14
18
D
0
4,5
– 0,5 mm
2 ÷ 2,5
4
2
5,5 ±
3
1
5
mm
0,3 mm
Abb. 15
