Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien

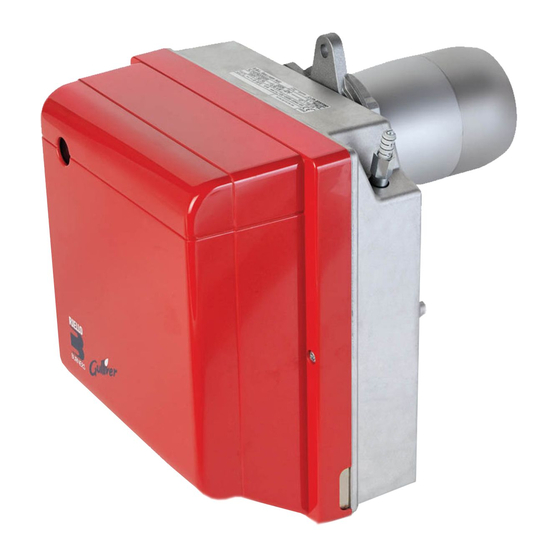

Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
CODICE
CODE
3736254
MODELLO - MODELL
MODELE
RG1RK
TIPO - TYP
TYPE
362 T1
2903258 (0)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Riello RG1RK

Inhaltszusammenfassung für Riello RG1RK

  • Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Manuel d’entretien Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul domestique Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure CODICE MODELLO - MODELL TIPO - TYP CODE MODELE TYPE 3736254 RG1RK 362 T1 2903258 (0)

  • Seite 2: Inhaltsverzeichnis

    INHALT BESCHREIBUNG DES BRENNERS ..........Mitgeliefertes Zubehör .

  • Seite 3: Beschreibung Des Brenners

    BESCHREIBUNG DES BRENNERS Heizölbrenner mit einstufigem Betrieb. CE-Registrier - Nr.: 0036 0341/03 nach 92/42/EWG. Der Brenner entspricht der Schutzart IP X0D (IP 40) gemäß EN 60529. Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG, Niederspannungsrich- tlinie 73/23/EWG, Maschinenrichtlinie 98/37/EWG und Wirkungsgradrichtlinie 92/42/EWG. Der Brenner ist gemäß...

  • Seite 4: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN 362 T1 ÷ ÷ Durchsatz - Brennerleistung 5 kg/h – 60 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphase, 50Hz 230 V Motor Stromaufnahme 0,85 A – 2750 U/min – 289 rad/s 4 µF Kondensator...

  • Seite 5: Installation

    INSTALLATION DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND VORSCHRIFTEN AUSGEFÜHRT WERDEN. BETRIEBSPOSITION Der Brenner darf ausschließlich in der 1. und 2. Position in Betrieb sein. Die Installation 1 ist vorzuziehen, da sie die Einzige ist, in der die Wartung wie hier folgend in dieser Anleitung beschrieben ausgeführt wer- den kann.

  • Seite 6: Ölversorgungsanlage

    ÖLVERSORGUNGSANLAGE Abb. 4 WICHTIGER HINWEIS: Der Brenner ist für den Einbau der Heizölversorgungs- rohre auf beiden Seiten vorgerüstet. In der Brennstoff–Ansaugleitung muß ein Filter eingebaut werden. Die Pumpe ist werksseitig für den Zweirohr-Betrieb einge- richtet. Wird ein Pumpen-Einrohrbetrieb für notwendig er- achtet, so ist der Rücklauf-Schlauchleitungsstopfen (2) zu D5487 lösen und die By-Pass Schraube (3) zu entfernen.

  • Seite 7: Elektrisches Verdrahtungsschema

    ELEKTRISCHES VERDRAHTUNGSSCHEMA ACHTUNG: Nullleiter nicht mit Phase austauschen; sich genau an das angegebene Schema halten und eine gute Erdung ausführen. Der Leiterquerschnitt muss mindestens 1 mm sein. (Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). Die vom Installateur ausgeführten elektrischen Verbindungen müssen den lokalen Bestimmungen entsprechen.

  • Seite 8: Betrieb

    BETRIEB ACHTUNG DIE ERSTE ZÜNDUNG MUSS DURCH QUALIFIZIERTES PERSONAL, AUSGESTATTET MIT GEEIG- NETER INSTRUMENTIERUNG, AUSGEFÜHRT WERDEN. EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.

  • Seite 9: Wartungsposition

    WARTUNGSPOSITION Vor der Wartung des Brenners unbedingt die Spannungszufuhr zur Anlage unterbrechen. DER ZUTRITT ZUR DÜSE, ZUR STAUSCHEIBE UND ZU DEN ELEKTRODEN KANN AUF ZWEI VERSCHIEDENE WEISEN ERFOLGEN: Die Befestigungsmutter am Flansch ausschrau- Den Düsenstock herausziehen (7), die Schrau- ben und entfernen und den Brenner vom Heiz- ben (8) lockern, die Mutter (9) ausschrauben, kessel herausnehmen.

  • Seite 10: Flammkopfeinstellung

    FLAMMKOPFEINSTELLUNG, (Abb. 12) Abb. 12 Die Flammkopfeinstellung ist je nach Brenner- durchsatz verschieden. Für seine Einstellung ist wie folgt vorzugehen: Die Stellschraube (12) im oder gegen den Uhr- zeigersinn drehen, bis die auf den Stellbügel (13) geprägte Kerbe mit der Außenfläche des Düsenstocks (7) zusammenfällt.

  • Seite 11: Betriebsprogramm

    BETRIEBSPROGRAMM 4.9.1 NORMALBETRIEB MIT VORWÄRMUNG LEGENDE – Flammendetektor – Zündtransformator – Freigabethermostat zum Anfahren nach Vorwärmung LED – Betriebsstatusanzeige über Entstö- rungstaste MV – Gebläsemotor PH – Heizölvorwärmer TL – Grenzthermostat V1 – Ölventil Langsamblinken von Grün + Gelb Schnellblinken von Grün + Gelb Grün Gelb Gelb...

  • Seite 12: Störabschaltung Wegen Nicht Erfolgter Zündung

    4.9.2 STÖRABSCHALTUNG WEGEN NICHT ERFOLGTER ZÜNDUNG LEGENDE – Flammendetektor – Zündtransformator – Freigabethermostat zum Anfahren nach Vorwärmung LED – Betriebsstatusanzeige über Entstö- rungstaste MV – Gebläsemotor PH – Heizölvorwärmer TL – Grenzthermostat Grün+Gelb V1 – Ölventil Gelb Grün Vorhandensein eines Signals nicht verlangt D7232 Langsamblinken von Grün + Gelb Schnellblinken von Grün + Gelb...

  • Seite 13: Abschaltungstypiken Und Eingriffszeiten Im Fall Eines Defekts Des Brenners

    FARBCODE DER LED AN DER ENTSTÖRUNGSTASTE DES STEUERGERÄTS Blinkgeschwin- Betriebsstatus LED-Farbcode digkeit Sekunden Wartezeit Led aus Vorwärmung Gelb Vorbelüftung Grün Lange Vorbelüftung Grün Transformatorzündung Blinken von Grün + Gelb Schnell Ordnungsgemäße Flamme Blinken von Grün + Gelb Langsam Nachbelüftung Grün + Gelb Erneuter Anlauf Blinken von Grün + Gelb Mittleres...

  • Seite 14: Programmierbare Zusatzfunktionen Des Steuergeräts

    4.10 PROGRAMMIERBARE ZUSATZFUNKTIONEN DES STEUERGERÄTS 4.10.1 NACHBELÜFTUNGSFUNKTION (t6) Die Nachbelüftung ist eine Funktion, mit der die Belüftung auch nach dem Ausschalten des Brenners stattfindet. Das Ausschalten des Brenners erfolgt bei der Öffnung des Begrenzungsthermostaten (TL) mit folglicher Unter- brechung der Brennstoffzufuhr der Ventile. Um diese Funktion zu benutzen, muss die Entstörtaste betätigt wer- den, wenn der Begrenzungsthermostat (TL) nicht umgeschaltet ist (Brenner aus).

  • Seite 15: Wartung

    WARTUNG Vor der Durchführung von Reinigungs- oder Kontrollarbeiten, die elektrische Versorgung zum Brenner durch Betätigung des Hauptschalters der Anlage abschalten und das Ölasabsperrventil schließen. Der Brenner bedarf regelmäßiger Wartung, die von autorisiertem Personal und in Übereinstimmung mit ört- lichen Gesetzen und Vorschriften ausgeführt werden muss. Die regelmäßige Wartung ist für den korrekten Betrieb des Brenners von grundlegender Wichtigkeit;...

  • Seite 16: Störungen / Abhilfe

    SIGNAL MÖGLICHE URSACHE Erlöschen der Flamme während des Betriebs: 7 Blinken – Brenner nicht eingestellt; – Ölventil defekt oder schmutzig; – Flammendetektor defekt oder schmutzig. Überprüfung und Kontrolle des Ölvorwärmers (falls vorhanden): 8 Blinken – Vorwärmer oder Kontrollthermostat defekt. ACHTUNG Um das Steuergerät nach der Anzeige der Diagnostik rückzustellen, muss auf die Entstö- rungstaste gedrückt werden .

  • Seite 17: Betriebsstörungen

    STÖRUNGEN MÖGLICHE URSACHE ABHILFE Zündelektroden nicht in richtiger Gemäß den Angaben dieser Anleitung Position. korrekt einstellen. Anfahren des Bren- ners mit verspäteter Gemäß den Angaben dieser Anleitung Zu hoher Luftdurchsatz. Zündung. den Luftdurchsatz korrekt einstellen. Verschmutzte oder defekte Düse. Austauschen. BETRIEBSSTÖRUNGEN STÖRUNGEN MÖGLICHE URSACHE...

  • Seite 18: Hinweise Und Sicherheit

    HINWEISE UND SICHERHEIT Um eine Verbrennung mit niedrigem Schadstoffanteil zu garantieren, müssen die Abmessungen und die Art der Brennkammer des Wärmeerzeugers genau festgelegten Werten entsprechen. Vor der Auswahl eines Brenners für den Einsatz an einem Heizkessel sollte daher vorher eine Beratung beim Kundendienst stattfinden.
