- Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Manuel d’entretien Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul domestique Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure CODICE MODELLO - MODELL TIPO - TYP CODE MODELE TYPE 3736554 RG0.R 367 T1 2903272 (1) - 03/2015...
- Seite 19 INHALT BESCHREIBUNG DES BRENNERS ..........Mitgeliefertes Zubehör .
-
Seite 20: Beschreibung Des Brenners

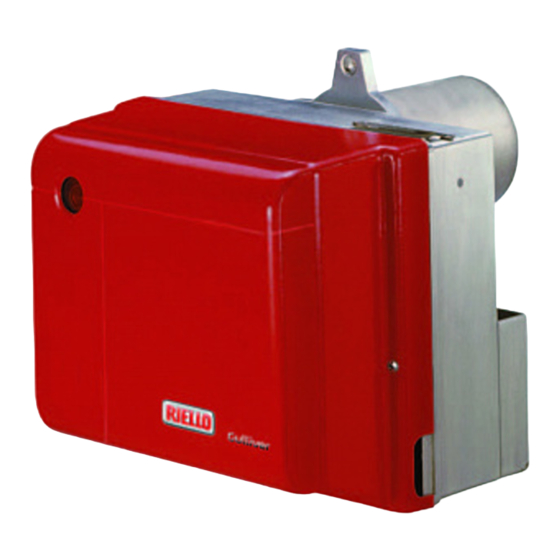

BESCHREIBUNG DES BRENNERS Heizölbrenner mit einstufigem Betrieb. CE-Reg.-Nr.: 0036 0272/99, nach 92/42/EWG. Der Brenner entspricht der Schutzart IPX0D (IP 40) gemäß EN 60529. Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/336/EWG, Niederspannungsrichtlinie 73/23/EWG, Maschinenrichtlinie 98/37/EWG und Wirkungsgradrichtlinie 92/42/EWG. Der Brenner ist gemäß der Norm EN 267 für intermittierenden Betrieb typgenehmigt. Abb. -
Seite 21: Technische Daten
TECHNISCHE DATEN 2.1 TECHNISCHE DATEN 367T1 ÷ ÷ Durchsatz – Brennerleistung 2,3 kg/h 16,6 27,3 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C Stromversorgung Einphasig, ± 50Hz 230 V Motor Stromaufnahme 0,85 A – 2750 U/min – 289 rad/s 4 µF Kondensator... -
Seite 22: Installation
INSTALLATION DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND VORSCHRIFTEN AUSGEFÜHRT WERDEN. BETRIEBSPOSITION Der Brenner ist ausschließlich für den Betrieb in den Positionen 1 und 2 vorbereitet. Die Position 1 ist vorzuziehen, da sie die einzige ist, die eine Durchführung der Wartung wie hier folgend in die- ser Anleitung beschrieben ermöglicht. -
Seite 23: Ölversorgungsanlage
3.3 ÖLVERSORGUNGSANLAGE ACHTUNG: Abb. 4 Der Brenner ist für den Einbau der Heizölversorgungsrohre auf beiden Seiten vorgerüstet. In der Brennstoff–Ansaugleitung muß ein Filter eingebaut werden. Die Pumpe ist werksseitig für den Zweirohr-Betrieb einge- richtet. Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist der Rücklauf-Schlauchleitungsstopfen (2) zu lösen und die By-Pass Schraube (3) zu entfernen. -
Seite 24: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA ACHTUNG: Nullleiter nicht mit Phase austauschen; sich genau an das angegebene Schema halten und eine gute Erdung ausführen. Der Leiterquerschnitt muss mindestens 1 mm sein. (Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). Die vom Installateur ausgeführten elektrischen Verbindungen müssen den lokalen Bestimmungen entsprechen. -
Seite 25: Betrieb
BETRIEB ACHTUNG DIE ERSTE ZÜNDUNG MUSS DURCH QUALIFIZIERTES PERSONAL, AUSGESTATTET MIT GEEIG- NETER INSTRUMENTIERUNG, AUSGEFÜHRT WERDEN. 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur. -
Seite 26: Elektrodeneinstellung
4.5 ELEKTRODENEINSTELLUNG, (siehe Abb. 10) Abb. 10 Um Zugang zu den Elektroden – 0,5 mm zu erhalten, die im Kapitel “4.4 WARTUNGSPOSITION” beschriebene Vorgang auszu- führen (Seite 7). WICHTIGER HINWEIS DIE ABSTÄNDE MÜSSEN EINGEHALTEN WERDEN – 0,2 mm D1676 SETZEN DEN STAUSCHEIBE-HALTER-SYSTEM (1) GEGEN DEN DÜSENSTOCK (2) UND BEFESTIGE IHN MIT DER SCHRAUBE (3). -
Seite 27: Betriebsprogramm
BETRIEBSPROGRAMM 4.8.1 NORMALBETRIEB MIT VORWÄRMUNG LEGENDE – Flammendetektor – Zündtransformator – Freigabethermostat zum Anfahren nach Vorwärmung LED – Betriebsstatusanzeige über Entstö- rungstaste MV – Gebläsemotor PH – Heizölvorwärmer TL – Grenzthermostat V1 – Ölventil Langsamblinken von Grün + Gelb Grün Schnellblinken von Grün + Gelb Gelb Grün... -
Seite 28: Störabschaltung Wegen Nicht Erfolgter Zündung
4.8.2 STÖRABSCHALTUNG WEGEN NICHT ERFOLGTER ZÜNDUNG LEGENDE – Flammendetektor – Zündtransformator – Freigabethermostat zum Anfahren nach Vorwärmung LED – Betriebsstatusanzeige über Entstö- rungstaste MV – Gebläsemotor PH – Heizölvorwärmer TL – Grenzthermostat Grün+Gelb V1 – Ölventil Gelb Grün Vorhandensein eines Signals nicht verlangt D7232 Langsamblinken von Grün + Gelb Schnellblinken von Grün + Gelb... -
Seite 29: Farbcode Der Led An Der Entstörungstaste Des Steuergeräts
FARBCODE DER LED AN DER ENTSTÖRUNGSTASTE DES STEUERGERÄTS Blinkgeschwin- Betriebsstatus LED-Farbcode digkeit Sekunden Wartezeit Led aus Vorwärmung Gelb Vorbelüftung Grün Lange Vorbelüftung Grün Transformatorzündung Blinken von Grün + Gelb Schnell Ordnungsgemäße Flamme Blinken von Grün + Gelb Langsam Nachbelüftung Grün + Gelb Erneuter Anlauf Blinken von Grün + Gelb Mittleres... -
Seite 30: Programmierbare Zusatzfunktionen Des Steuergeräts
PROGRAMMIERBARE ZUSATZFUNKTIONEN DES STEUERGERÄTS 4.9.1 NACHBELÜFTUNGSFUNKTION (t6) Die Nachbelüftung ist eine Funktion, mit der die Belüftung auch nach dem Ausschalten des Brenners stattfindet. Das Ausschalten des Brenners erfolgt bei der Öffnung des Begrenzungsthermostaten (TL) mit folglicher Unter- brechung der Brennstoffzufuhr der Ventile. Um diese Funktion zu benutzen, muss die Entstörtaste betätigt wer- den, wenn der Begrenzungsthermostat (TL) nicht umgeschaltet ist (Brenner aus). -
Seite 31: Wartung
WARTUNG Vor der Durchführung von Reinigungs- oder Kontrollarbeiten, die elektrische Versorgung zum Brenner durch Betätigung des Hauptschalters der Anlage abschalten und das Ölasabsperrventil schließen. Der Brenner bedarf regelmäßiger Wartung, die von autorisiertem Personal und in Übereinstimmung mit ört- lichen Gesetzen und Vorschriften ausgeführt werden muss. Die regelmäßige Wartung ist für den korrekten Betrieb des Brenners von grundlegender Wichtigkeit;... -
Seite 32: Störungen / Abhilfe
SIGNAL MÖGLICHE URSACHE Erlöschen der Flamme während des Betriebs: 7 Blinken – Brenner nicht eingestellt; – Ölventil defekt oder schmutzig; – Flammendetektor defekt oder schmutzig. Überprüfung und Kontrolle des Ölvorwärmers (falls vorhanden): 8 Blinken – Vorwärmer oder Kontrollthermostat defekt. ACHTUNG Um das Steuergerät nach der Anzeige der Diagnostik rückzustellen, muss auf die Entstö- rungstaste gedrückt werden . -
Seite 33: Betriebsstörungen
STÖRUNGEN MÖGLICHE URSACHE ABHILFE Zündelektroden nicht in richtiger Gemäß den Angaben dieser Anleitung Position. korrekt einstellen. Anfahren des Bren- ners mit verspäteter Gemäß den Angaben dieser Anleitung Zu hoher Luftdurchsatz. Zündung. den Luftdurchsatz korrekt einstellen. Verschmutzte oder defekte Düse. Austauschen. BETRIEBSSTÖRUNGEN STÖRUNGEN MÖGLICHE URSACHE... -
Seite 34: Hinweise Und Sicherheit
HINWEISE UND SICHERHEIT Um eine Verbrennung mit niedrigem Schadstoffanteil zu garantieren, müssen die Abmessungen und die Art der Brennkammer des Wärmeerzeugers genau festgelegten Werten entsprechen. Vor der Auswahl eines Brenners für den Einsatz an einem Heizkessel sollte daher vorher eine Beratung beim Kundendienst stattfinden. - Seite 52 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Con riserva di modifiche - Änderungen vorbehalten! - Sous réserve de modifications...
