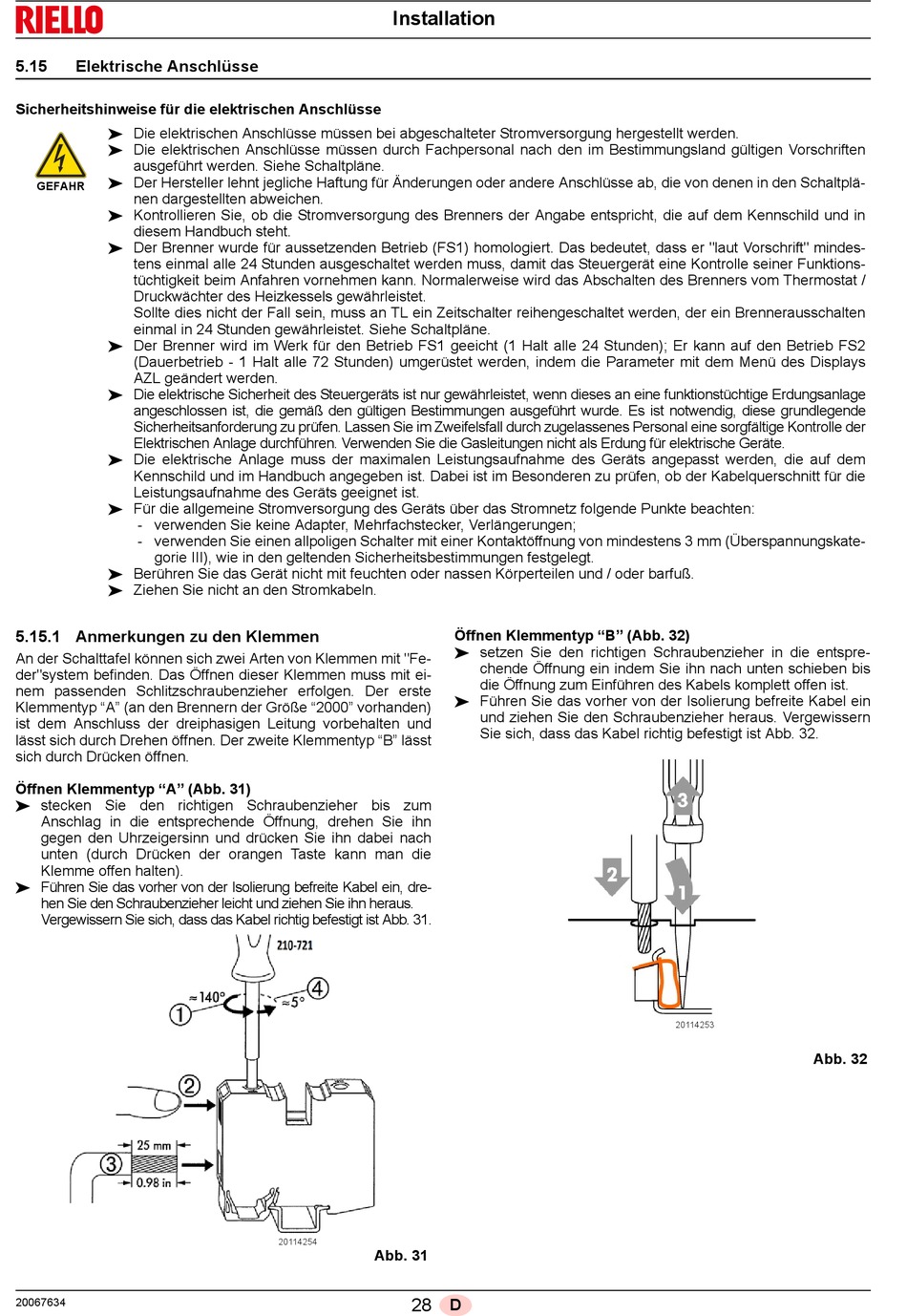

Elektrische Anschlüsse
Sicherheitshinweise für die elektrischen Anschlüsse
Die elektrischen Anschlüsse müssen bei abgeschalteter Stromversorgung hergestellt werden.
Die elektrischen Anschlüsse müssen durch Fachpersonal nach den im Bestimmungsland gültigen Vorschriften
ausgeführt werden. Siehe Schaltpläne.
Der Hersteller lehnt jegliche Haftung für Änderungen oder andere Anschlüsse ab, die von denen in den Schaltplä-
GEFAHR
nen dargestellten abweichen.
Kontrollieren Sie, ob die Stromversorgung des Brenners der Angabe entspricht, die auf dem Kennschild und in
diesem Handbuch steht.
Der Brenner wurde für aussetzenden Betrieb (FS1) homologiert. Das bedeutet, dass er "laut Vorschrift" mindes-
tens einmal alle 24 Stunden ausgeschaltet werden muss, damit das Steuergerät eine Kontrolle seiner Funktions-
tüchtigkeit beim Anfahren vornehmen kann. Normalerweise wird das Abschalten des Brenners vom Thermostat /
Druckwächter des Heizkessels gewährleistet.
Sollte dies nicht der Fall sein, muss an TL ein Zeitschalter reihengeschaltet werden, der ein Brennerausschalten
einmal in 24 Stunden gewährleistet. Siehe Schaltpläne.
Der Brenner wird im Werk für den Betrieb FS1 geeicht (1 Halt alle 24 Stunden); Er kann auf den Betrieb FS2
(Dauerbetrieb - 1 Halt alle 72 Stunden) umgerüstet werden, indem die Parameter mit dem Menü des Displays
AZL geändert werden.
Die elektrische Sicherheit des Steuergeräts ist nur gewährleistet, wenn dieses an eine funktionstüchtige Erdungsanlage
angeschlossen ist, die gemäß den gültigen Bestimmungen ausgeführt wurde. Es ist notwendig, diese grundlegende
Sicherheitsanforderung zu prüfen. Lassen Sie im Zweifelsfall durch zugelassenes Personal eine sorgfältige Kontrolle der
Elektrischen Anlage durchführen. Verwenden Sie die Gasleitungen nicht als Erdung für elektrische Geräte.
Die elektrische Anlage muss der maximalen Leistungsaufnahme des Geräts angepasst werden, die auf dem
Kennschild und im Handbuch angegeben ist. Dabei ist im Besonderen zu prüfen, ob der Kabelquerschnitt für die
Leistungsaufnahme des Geräts geeignet ist.
Für die allgemeine Stromversorgung des Geräts über das Stromnetz folgende Punkte beachten:
- verwenden Sie keine Adapter, Mehrfachstecker, Verlängerungen;
- verwenden Sie einen allpoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm (Überspannungskate-
gorie III), wie in den geltenden Sicherheitsbestimmungen festgelegt.
Berühren Sie das Gerät nicht mit feuchten oder nassen Körperteilen und / oder barfuß.
Ziehen Sie nicht an den Stromkabeln.
5.15.1 Anmerkungen zu den Klemmen
An der Schalttafel können sich zwei Arten von Klemmen mit "Fe-
der"system befinden. Das Öffnen dieser Klemmen muss mit ei-
nem passenden Schlitzschraubenzieher erfolgen. Der erste
Klemmentyp "A" (an den Brennern der Größe "2000" vorhanden)
ist dem Anschluss der dreiphasigen Leitung vorbehalten und
lässt sich durch Drehen öffnen. Der zweite Klemmentyp "B" lässt
sich durch Drücken öffnen.
Öffnen Klemmentyp "A" (Abb. 31)
stecken Sie den richtigen Schraubenzieher bis zum
Anschlag in die entsprechende Öffnung, drehen Sie ihn
gegen den Uhrzeigersinn und drücken Sie ihn dabei nach
unten (durch Drücken der orangen Taste kann man die
Klemme offen halten).
Führen Sie das vorher von der Isolierung befreite Kabel ein, dre-
hen Sie den Schraubenzieher leicht und ziehen Sie ihn heraus.
Vergewissern Sie sich, dass das Kabel richtig befestigt ist Abb. 31.
20067634
Installation
20114254
Abb. 31
28
D
Öffnen Klemmentyp "B" (Abb. 32)
setzen Sie den richtigen Schraubenzieher in die entspre-
chende Öffnung ein indem Sie ihn nach unten schieben bis
die Öffnung zum Einführen des Kabels komplett offen ist.
Führen Sie das vorher von der Isolierung befreite Kabel ein
und ziehen Sie den Schraubenzieher heraus. Vergewissern
Sie sich, dass das Kabel richtig befestigt ist Abb. 32.
20114253
Abb. 32
