Messa in funzione, taratura e funzionamento del bruciatore
6.8.2

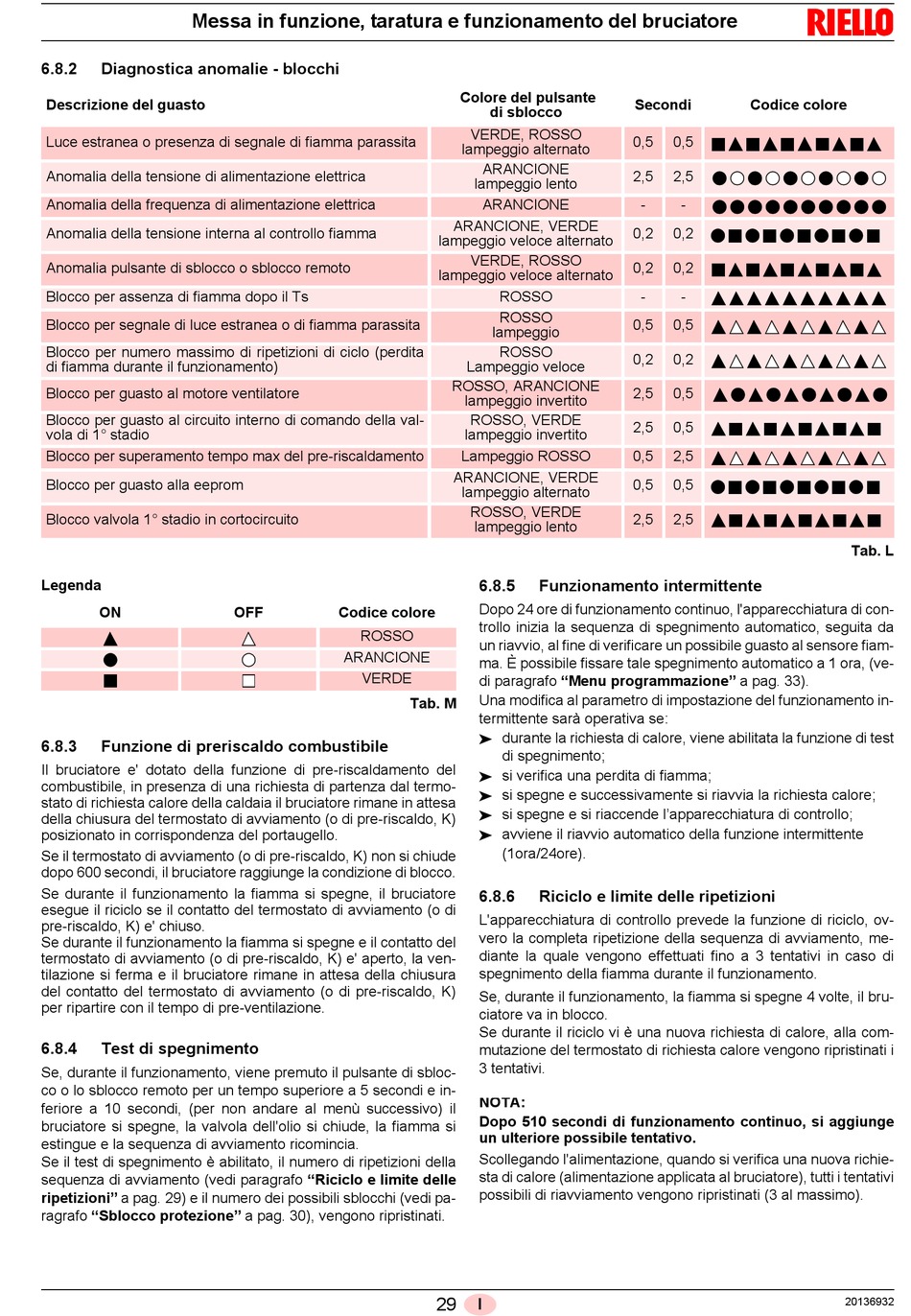

Diagnostica anomalie - blocchi

Descrizione del guasto
Luce estranea o presenza di segnale di fiamma parassita
Anomalia della tensione di alimentazione elettrica
Anomalia della frequenza di alimentazione elettrica
Anomalia della tensione interna al controllo fiamma
Anomalia pulsante di sblocco o sblocco remoto
Blocco per assenza di fiamma dopo il Ts
Blocco per segnale di luce estranea o di fiamma parassita
Blocco per numero massimo di ripetizioni di ciclo (perdita
di fiamma durante il funzionamento)
Blocco per guasto al motore ventilatore
Blocco per guasto al circuito interno di comando della val-
vola di 1° stadio
Blocco per superamento tempo max del pre-riscaldamento
Blocco per guasto alla eeprom
Blocco valvola 1° stadio in cortocircuito
Legenda
ON
6.8.3

Funzione di preriscaldo combustibile

Il bruciatore e' dotato della funzione di pre-riscaldamento del
combustibile, in presenza di una richiesta di partenza dal termo-
stato di richiesta calore della caldaia il bruciatore rimane in attesa
della chiusura del termostato di avviamento (o di pre-riscaldo, K)
posizionato in corrispondenza del portaugello.
Se il termostato di avviamento (o di pre-riscaldo, K) non si chiude
dopo 600 secondi, il bruciatore raggiunge la condizione di blocco.
Se durante il funzionamento la fiamma si spegne, il bruciatore
esegue il riciclo se il contatto del termostato di avviamento (o di
pre-riscaldo, K) e' chiuso.
Se durante il funzionamento la fiamma si spegne e il contatto del
termostato di avviamento (o di pre-riscaldo, K) e' aperto, la ven-
tilazione si ferma e il bruciatore rimane in attesa della chiusura
del contatto del termostato di avviamento (o di pre-riscaldo, K)
per ripartire con il tempo di pre-ventilazione.
6.8.4

Test di spegnimento

Se, durante il funzionamento, viene premuto il pulsante di sbloc-
co o lo sblocco remoto per un tempo superiore a 5 secondi e in-
feriore a 10 secondi, (per non andare al menù successivo) il
bruciatore si spegne, la valvola dell'olio si chiude, la fiamma si
estingue e la sequenza di avviamento ricomincia.
Se il test di spegnimento è abilitato, il numero di ripetizioni della
sequenza di avviamento (vedi paragrafo "Riciclo e limite delle
ripetizioni" a pag. 29) e il numero dei possibili sblocchi (vedi pa-
ragrafo "Sblocco protezione" a pag. 30), vengono ripristinati.
OFF Codice colore
ROSSO
ARANCIONE
VERDE
Colore del pulsante
di sblocco
VERDE, ROSSO
lampeggio alternato
ARANCIONE
lampeggio lento
ARANCIONE
ARANCIONE, VERDE
lampeggio veloce alternato
VERDE, ROSSO
lampeggio veloce alternato
ROSSO
ROSSO
lampeggio
ROSSO
Lampeggio veloce
ROSSO, ARANCIONE
lampeggio invertito
ROSSO, VERDE
lampeggio invertito
Lampeggio ROSSO
ARANCIONE, VERDE
lampeggio alternato
ROSSO, VERDE
lampeggio lento
6.8.5

Funzionamento intermittente

Dopo 24 ore di funzionamento continuo, l'apparecchiatura di con-
trollo inizia la sequenza di spegnimento automatico, seguita da
un riavvio, al fine di verificare un possibile guasto al sensore fiam-
ma. È possibile fissare tale spegnimento automatico a 1 ora, (ve-
di paragrafo "Menu programmazione" a pag. 33).
Una modifica al parametro di impostazione del funzionamento in-
Tab. M
termittente sarà operativa se:
 durante la richiesta di calore, viene abilitata la funzione di test

di spegnimento;
 si verifica una perdita di fiamma;

 si spegne e successivamente si riavvia la richiesta calore;

 si spegne e si riaccende l'apparecchiatura di controllo;

 avviene il riavvio automatico della funzione intermittente

(1ora/24ore).
6.8.6

Riciclo e limite delle ripetizioni

L'apparecchiatura di controllo prevede la funzione di riciclo, ov-
vero la completa ripetizione della sequenza di avviamento, me-
diante la quale vengono effettuati fino a 3 tentativi in caso di
spegnimento della fiamma durante il funzionamento.
Se, durante il funzionamento, la fiamma si spegne 4 volte, il bru-
ciatore va in blocco.
Se durante il riciclo vi è una nuova richiesta di calore, alla com-
mutazione del termostato di richiesta calore vengono ripristinati i
3 tentativi.
NOTA:
Dopo 510 secondi di funzionamento continuo, si aggiunge
un ulteriore possibile tentativo.
Scollegando l'alimentazione, quando si verifica una nuova richie-
sta di calore (alimentazione applicata al bruciatore), tutti i tentativi
possibili di riavviamento vengono ripristinati (3 al massimo).
29 I
Secondi Codice colore
0,5 0,5
2,5 2,5
- -
0,2 0,2
0,2 0,2
- -
0,5 0,5
0,2 0,2
2,5 0,5
2,5 0,5
0,5 2,5
0,5 0,5
2,5 2,5
Tab. L
