5.9

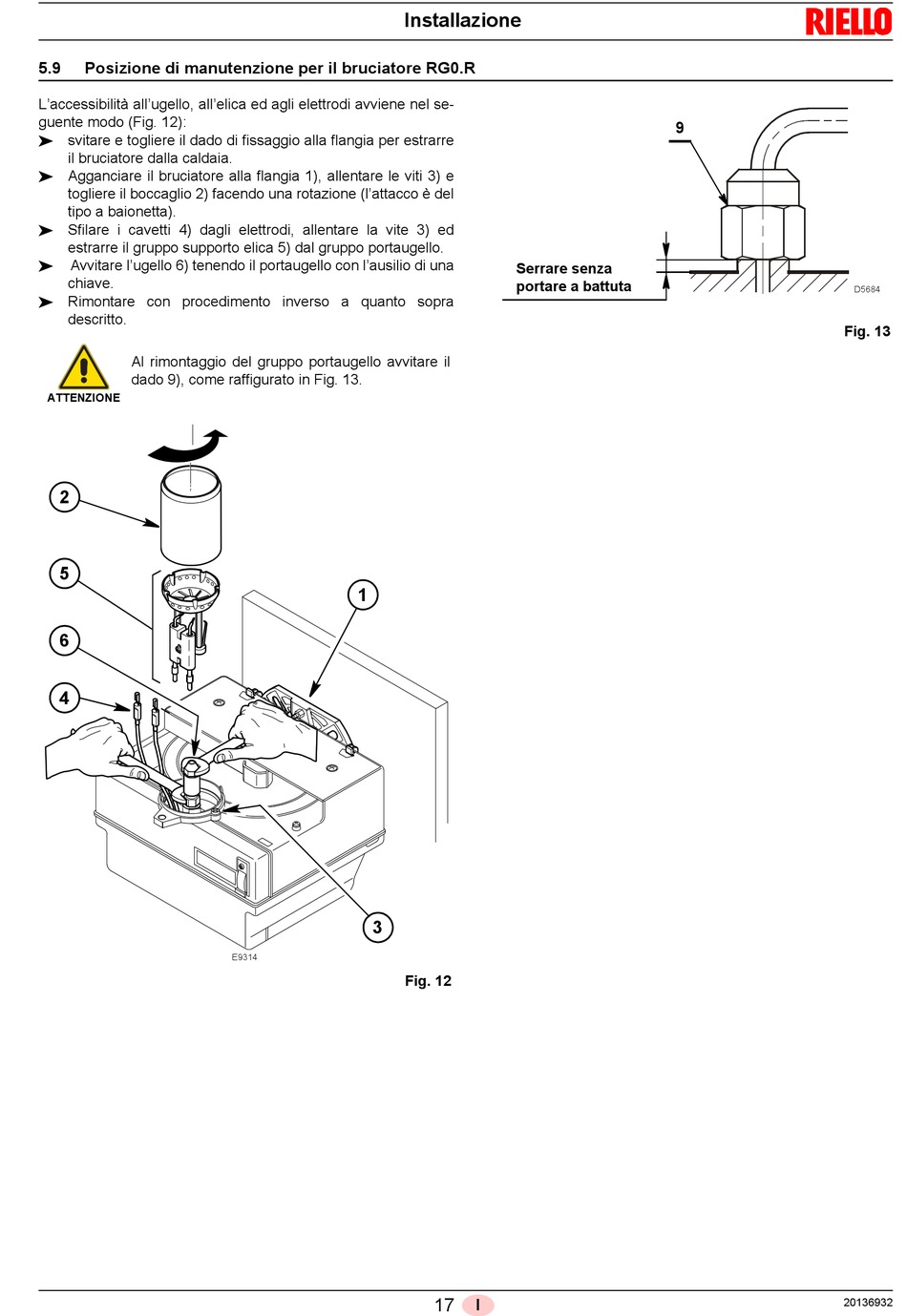

Posizione di manutenzione per il bruciatore RG0.R

L'accessibilità all'ugello, all'elica ed agli elettrodi avviene nel se-
guente modo (Fig. 12):
 svitare e togliere il dado di fissaggio alla flangia per estrarre
il bruciatore dalla caldaia.
 Agganciare il bruciatore alla flangia 1), allentare le viti 3) e
togliere il boccaglio 2) facendo una rotazione (l'attacco è del
tipo a baionetta).
 Sfilare i cavetti 4) dagli elettrodi, allentare la vite 3) ed
estrarre il gruppo supporto elica 5) dal gruppo portaugello.
Avvitare l'ugello 6) tenendo il portaugello con l'ausilio di una

chiave.
 Rimontare con procedimento inverso a quanto sopra
descritto.
Al rimontaggio del gruppo portaugello avvitare il
dado 9), come raffigurato in Fig. 13.
ATTENZIONE
2
5
6
4
1
3
E9314
Installazione
Serrare senza
portare a battuta
Fig. 12
17 I
9
Fig. 13
20136932
D5684
