Messa in funzione, taratura e funzionamento del bruciatore
6.6

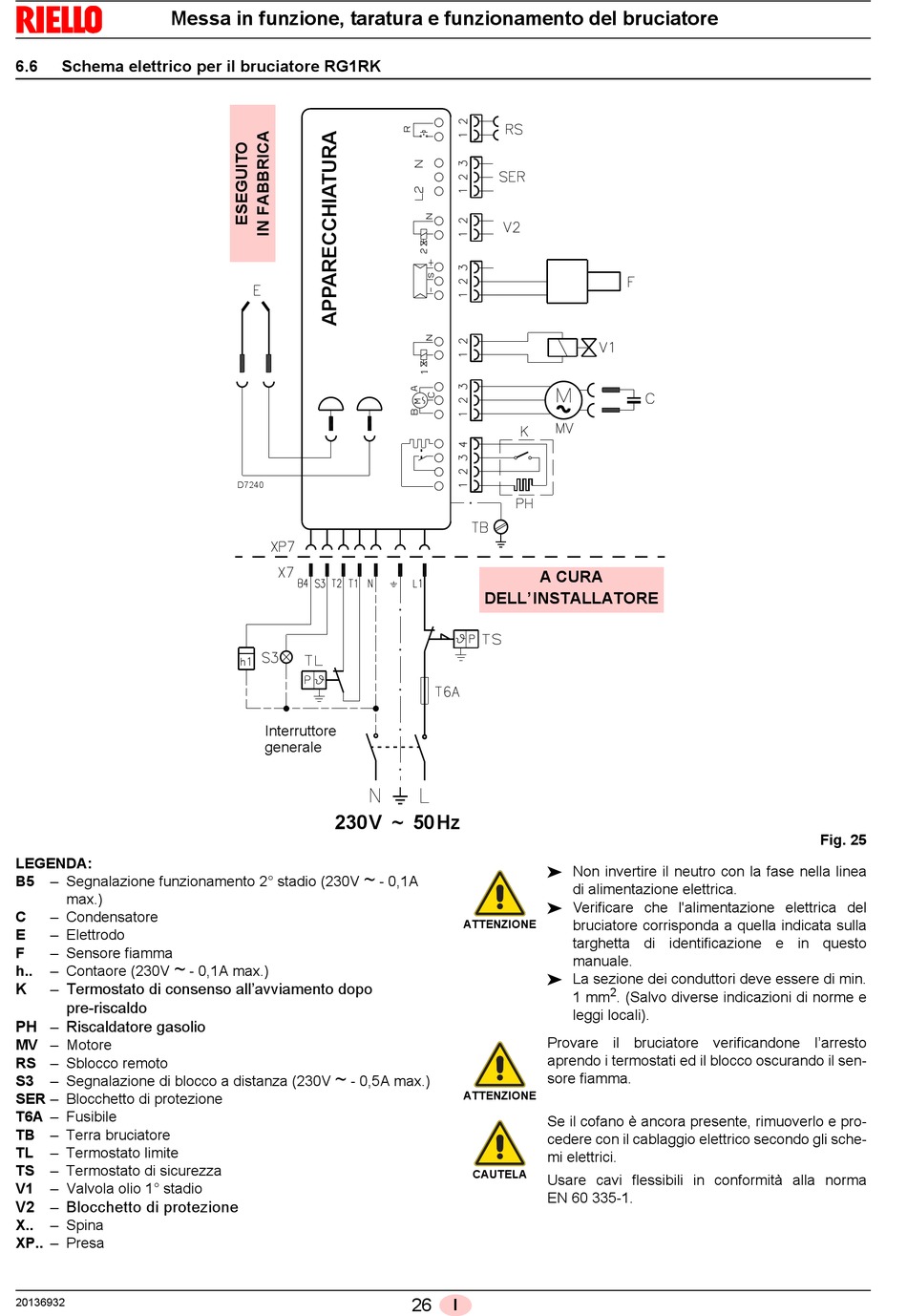

Schema elettrico per il bruciatore RG1RK

LEGENDA:
B5 – Segnalazione funzionamento 2° stadio (230V
max.)
C – Condensatore
E – Elettrodo
F – Sensore fiamma
~
h.. – Contaore (230V
K – Termostato di consenso all'avviamento dopo
pre-riscaldo
PH – Riscaldatore gasolio
MV – Motore
RS – Sblocco remoto
S3 – Segnalazione di blocco a distanza (230V
SER – Blocchetto di protezione
T6A – Fusibile
TB – Terra bruciatore
TL – Termostato limite
TS – Termostato di sicurezza
V1 – Valvola olio 1° stadio
V2 – Blocchetto di protezione
X.. – Spina
XP.. – Presa
20136932
D7240
Interruttore
generale
230V ~ 50Hz
- 0,1A max.)
~
- 0,5A max.)
DELL'INSTALLATORE
~
- 0,1A
ATTENZIONE
ATTENZIONE
CAUTELA
26 I
A CURA
 Non invertire il neutro con la fase nella linea
di alimentazione elettrica.
 Verificare che l'alimentazione elettrica del
bruciatore corrisponda a quella indicata sulla
targhetta di identificazione e in questo
manuale.
 La sezione dei conduttori deve essere di min.
2
1 mm . (Salvo diverse indicazioni di norme e
leggi locali).
Provare il bruciatore verificandone l'arresto
aprendo i termostati ed il blocco oscurando il sen-
sore fiamma.
Se il cofano è ancora presente, rimuoverlo e pro-
cedere con il cablaggio elettrico secondo gli sche-
mi elettrici.
Usare cavi flessibili in conformità alla norma
EN 60 335-1.
Fig. 25
