Fissaggio Del Bruciatore Alla Caldaia; Riscaldamento Del Combustibile - Riello RG0.R Montage- Und Bedienungsanleitung

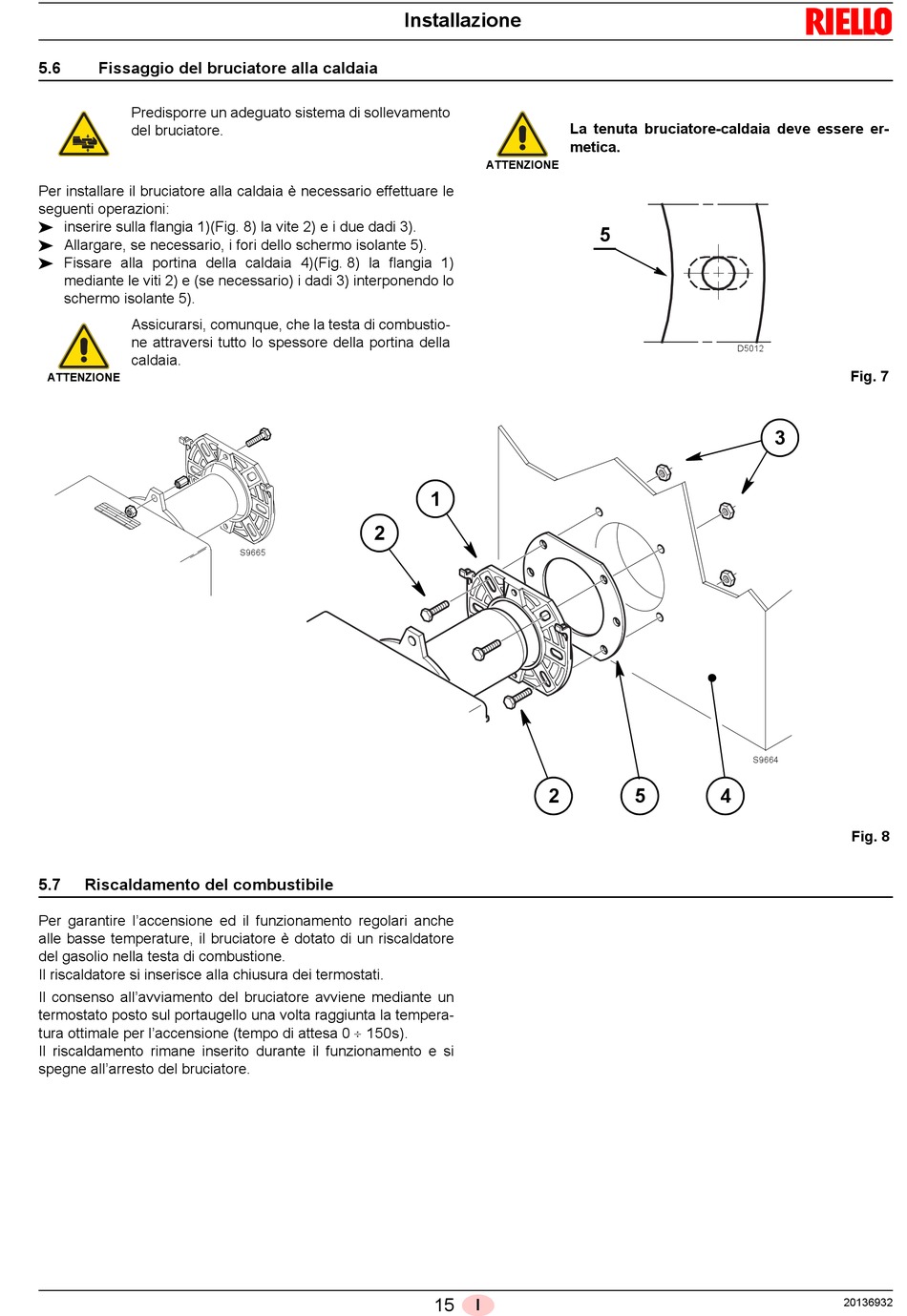

5.6

Fissaggio del bruciatore alla caldaia

Predisporre un adeguato sistema di sollevamento
del bruciatore.
Per installare il bruciatore alla caldaia è necessario effettuare le
seguenti operazioni:
 inserire sulla flangia 1)(Fig. 8) la vite 2) e i due dadi 3).
 Allargare, se necessario, i fori dello schermo isolante 5).
 Fissare alla portina della caldaia 4)(Fig. 8) la flangia 1)
mediante le viti 2) e (se necessario) i dadi 3) interponendo lo
schermo isolante 5).
Assicurarsi, comunque, che la testa di combustio-
ne attraversi tutto lo spessore della portina della
caldaia.
ATTENZIONE
5.7

Riscaldamento del combustibile

Per garantire l'accensione ed il funzionamento regolari anche
alle basse temperature, il bruciatore è dotato di un riscaldatore
del gasolio nella testa di combustione.
Il riscaldatore si inserisce alla chiusura dei termostati.
Il consenso all'avviamento del bruciatore avviene mediante un
termostato posto sul portaugello una volta raggiunta la tempera-
tura ottimale per l'accensione (tempo di attesa 0 150s).
Il riscaldamento rimane inserito durante il funzionamento e si
spegne all'arresto del bruciatore.
Installazione
2
S9665
La tenuta bruciatore-caldaia deve essere er-
metica.
ATTENZIONE
5
1
2
15 I
D5012
3
S9664
5 4
Fig. 7
Fig. 8
20136932
