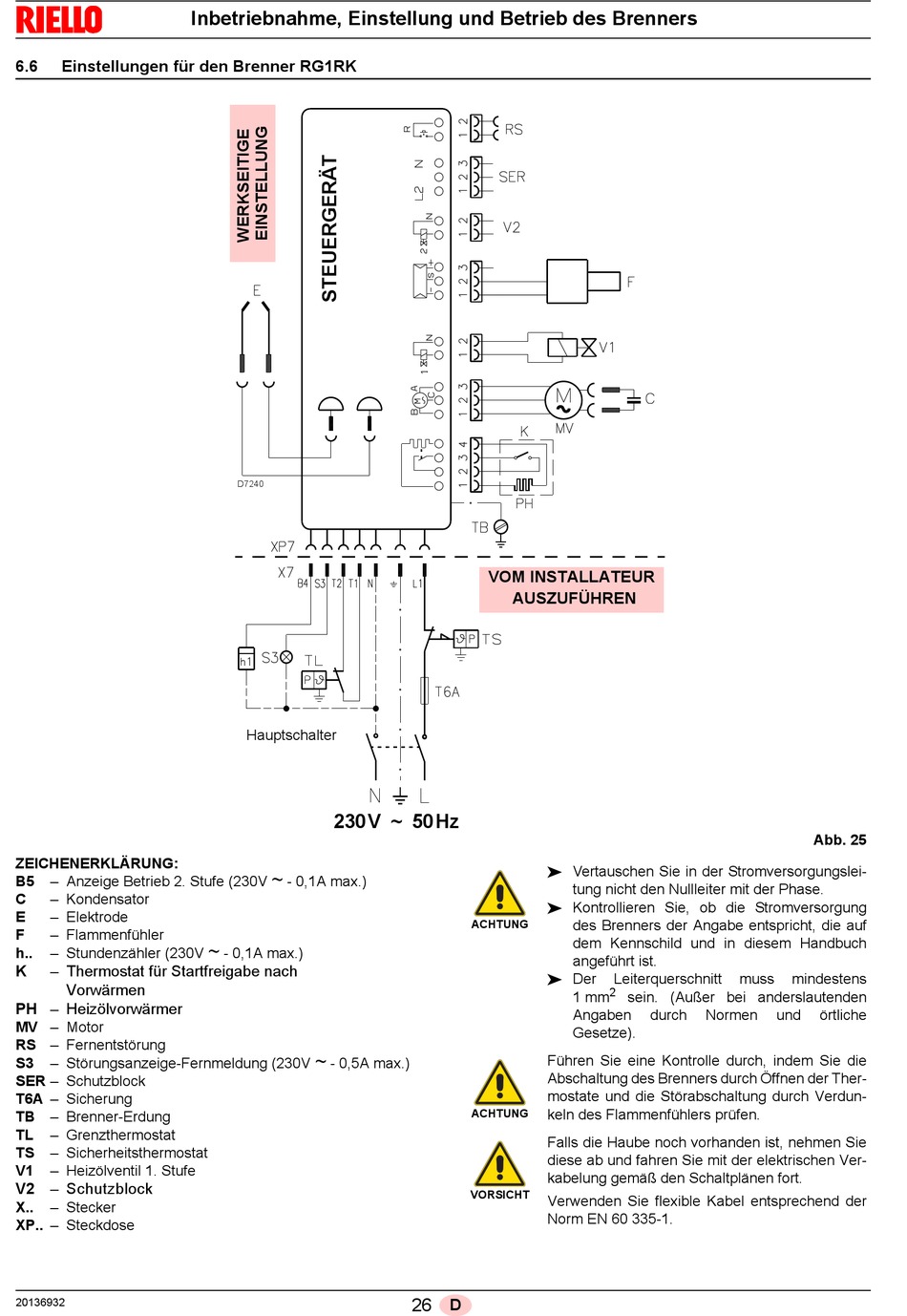

6.6 Einstellungen für den Brenner RG1RK
ZEICHENERKLÄRUNG:
B5 – Anzeige Betrieb 2. Stufe (230V
C – Kondensator
E – Elektrode
F – Flammenfühler
h.. – Stundenzähler (230V
K – Thermostat für Startfreigabe nach
Vorwärmen
PH – Heizölvorwärmer
MV – Motor
–
RS Fernentstörung
S3 – Störungsanzeige-Fernmeldung (230V
SER – Schutzblock
T6A – Sicherung
TB – Brenner-Erdung
TL – Grenzthermostat
TS – Sicherheitsthermostat
V1 – Heizölventil 1. Stufe
V2 – Schutzblock
X.. – Stecker
XP.. – Steckdose
20136932
Inbetriebnahme, Einstellung und Betrieb des Brenners
D7240
Hauptschalter
230V ~ 50Hz
~
- 0,1A max.)
~
- 0,1A max.)
~
- 0,5A max.)
VOM INSTALLATEUR
AUSZUFÜHREN
 Vertauschen Sie in der Stromversorgungslei-
tung nicht den Nullleiter mit der Phase.
 Kontrollieren Sie, ob die Stromversorgung
des Brenners der Angabe entspricht, die auf
ACHTUNG
dem Kennschild und in diesem Handbuch
angeführt ist.
 Der
1 mm
Angaben
Gesetze).
Führen Sie eine Kontrolle durch, indem Sie die
Abschaltung des Brenners durch Öffnen der Ther-
mostate und die Störabschaltung durch Verdun-
keln des Flammenfühlers prüfen.
ACHTUNG
Falls die Haube noch vorhanden ist, nehmen Sie
diese ab und fahren Sie mit der elektrischen Ver-
kabelung gemäß den Schaltplänen fort.
VORSICHT
Verwenden Sie flexible Kabel entsprechend der
Norm EN 60 335-1.
26 D
Leiterquerschnitt muss
2
sein. (Außer bei anderslautenden
durch Normen und
Abb. 25
mindestens
örtliche
