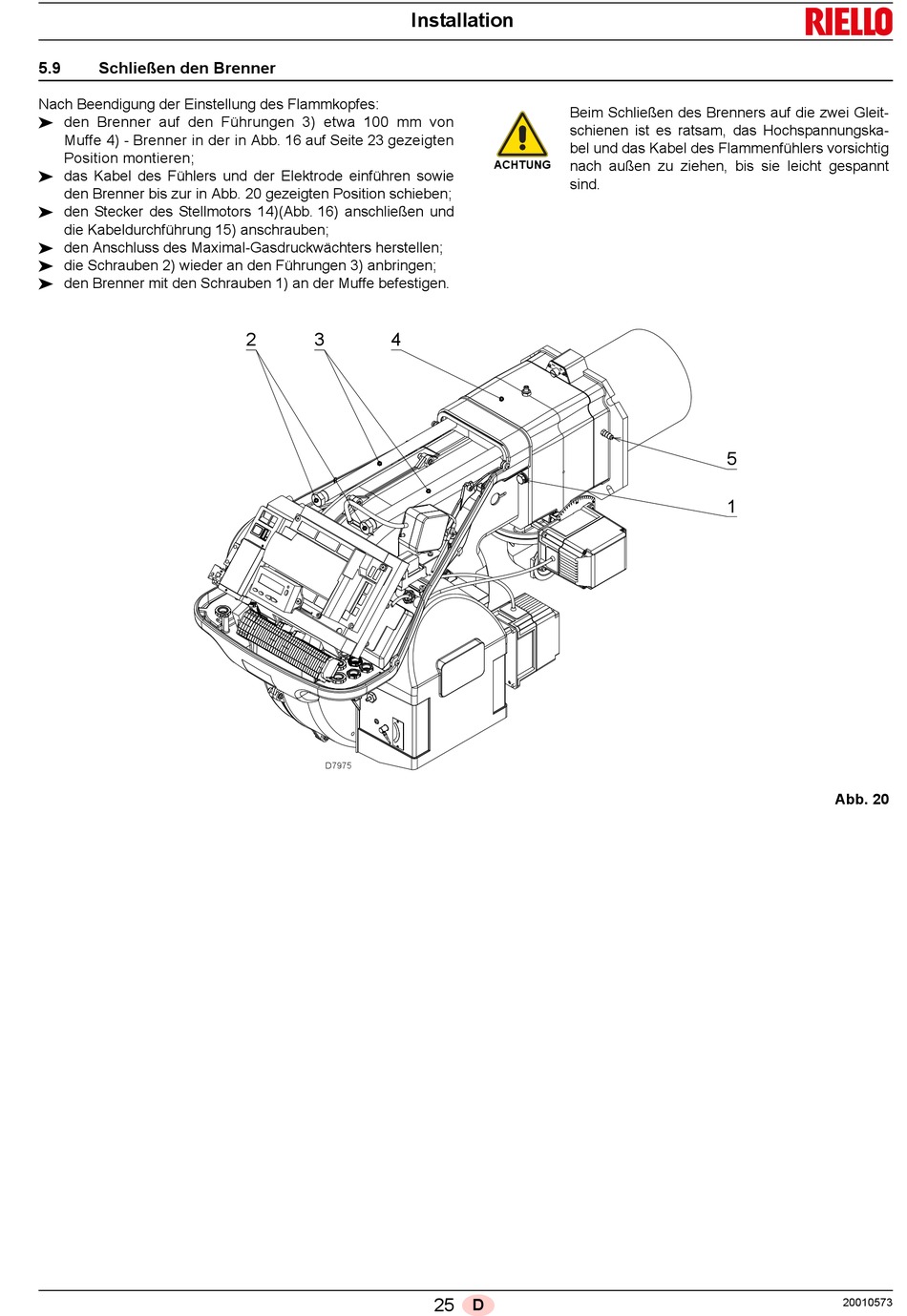

5.9 Schließen den Brenner
Nach Beendigung der Einstellung des Flammkopfes:
 den Brenner auf den Führungen 3) etwa 100 mm von
Muffe 4) - Brenner in der in Abb. 16 auf Seite 23 gezeigten
Position montieren;
 das Kabel des Fühlers und der Elektrode einführen sowie
den Brenner bis zur in Abb. 20 gezeigten Position schieben;
 den Stecker des Stellmotors 14)(Abb. 16) anschließen und
die Kabeldurchführung 15) anschrauben;
 den Anschluss des Maximal-Gasdruckwächters herstellen;
 die Schrauben 2) wieder an den Führungen 3) anbringen;
 den Brenner mit den Schrauben 1) an der Muffe befestigen.
Installation
2 3 4
D7975
Beim Schließen des Brenners auf die zwei Gleit-
schienen ist es ratsam, das Hochspannungska-
bel und das Kabel des Flammenfühlers vorsichtig
nach außen zu ziehen, bis sie leicht gespannt
ACHTUNG
sind.
25 D
5
1
Abb. 20
