Angaben Über Das Erzeugnis; Abmessungen - HNP Mikrosysteme mzr-2961 Betriebsanleitung

1 Allgemeine Information
1.2 Angaben über das Erzeugnis
Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpen des Typs
mzr­2961, mzr­4661 hergestellt von der HNP Mikrosysteme GmbH,
Bleicherufer 25, 19053 Schwerin, Deutschland.
Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen.
1.3

Abmessungen

Die Pumpen mzr­2961, mzr­4661 ist in zwei Fluidanschlussvarianten lieferbar.
Bild 1 zeigt die Fluidanschlussvariante mit Schlauchtülle Ø 2mm zum
Aufschieben von flexiblen Schläuchen mit einem Innendurchmesser < 2 mm.
Bild 2 zeigt die Fluidanschlussvariante Einschraubmontage, bei der die Pumpe in
einen entsprechend vorgeformten Aufnahmeblock eingeschraubt und fixiert
wird.

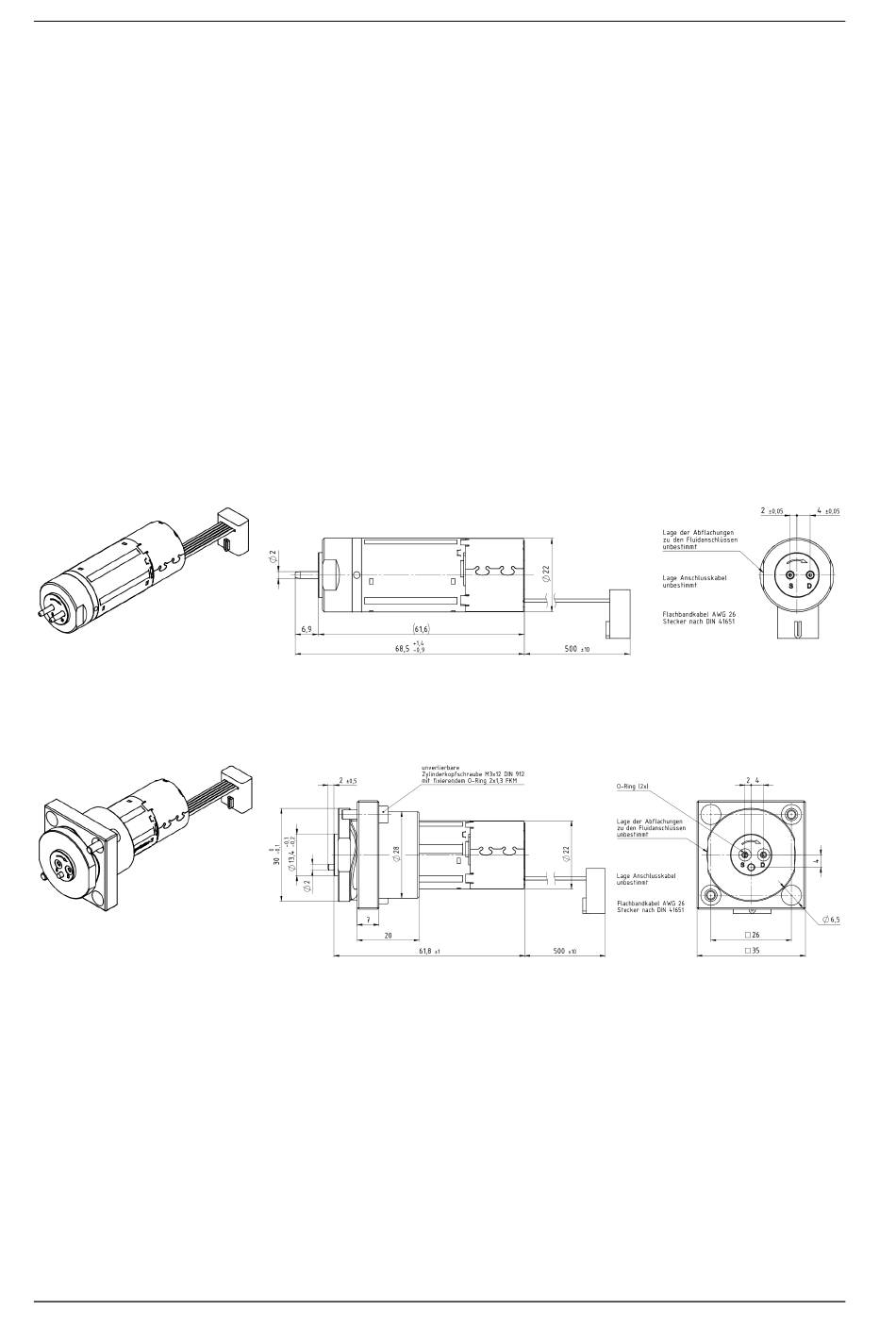

Bild 1 Abmessungen Mikrozahnringpumpen mzr-2961, mzr­4661 mit Fluidanschlussvariante Schlauchtülle Ø 2 mm
Bild 2 Abmessungen Mikrozahnringpumpen mzr-2961, mzr­4661 mit Fluidanschlussvariante Einschraubmontage
