5 Optionale Ergänzungsmodule
Hauptstromkapillare
ID: 0,25...0,5 mm
Länge: 80...300 mm
Rückführung
zum Tank
Sauganschluss für
Pumpe

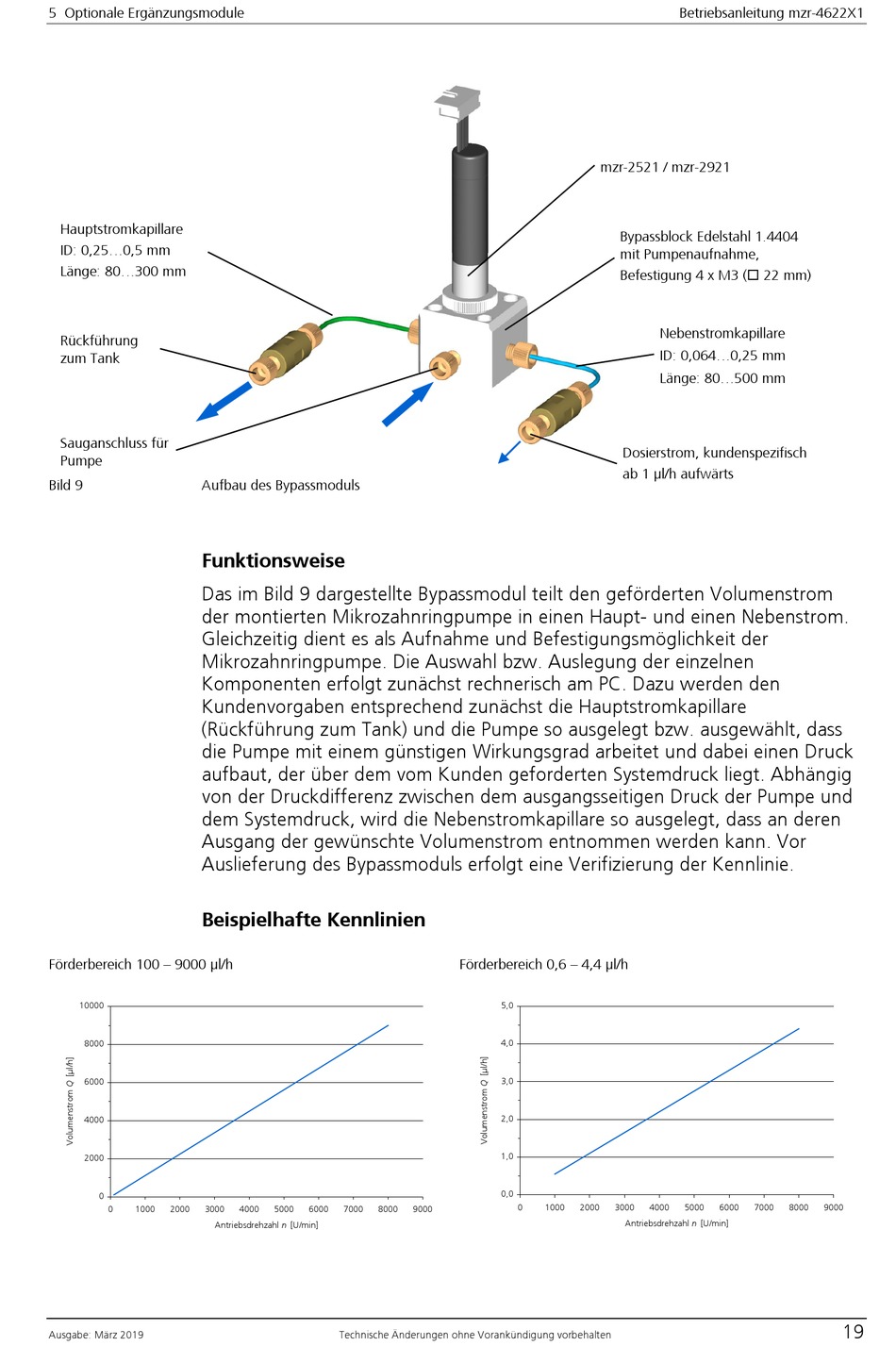

Bild 9
Aufbau des Bypassmoduls
Funktionsweise
Das im Bild 9 dargestellte Bypassmodul teilt den geförderten Volumenstrom
der montierten Mikrozahnringpumpe in einen Haupt- und einen Nebenstrom.
Gleichzeitig dient es als Aufnahme und Befestigungsmöglichkeit der
Mikrozahnringpumpe. Die Auswahl bzw. Auslegung der einzelnen
Komponenten erfolgt zunächst rechnerisch am PC. Dazu werden den
Kundenvorgaben entsprechend zunächst die Hauptstromkapillare
(Rückführung zum Tank) und die Pumpe so ausgelegt bzw. ausgewählt, dass
die Pumpe mit einem günstigen Wirkungsgrad arbeitet und dabei einen Druck
aufbaut, der über dem vom Kunden geforderten Systemdruck liegt. Abhängig
von der Druckdifferenz zwischen dem ausgangsseitigen Druck der Pumpe und
dem Systemdruck, wird die Nebenstromkapillare so ausgelegt, dass an deren
Ausgang der gewünschte Volumenstrom entnommen werden kann. Vor
Auslieferung des Bypassmoduls erfolgt eine Verifizierung der Kennlinie.
Beispielhafte Kennlinien
Förderbereich 100 – 9000 µl/h
10000
8000
6000
4000
2000
0
0
1000
2000
3000
Antriebsdrehzahl n [U/min]
Ausgabe: März 2019
4000
5000
6000
7000
8000
Technische Änderungen ohne Vorankündigung vorbehalten
Förderbereich 0,6 – 4,4 µl/h
5,0
4,0
3,0
2,0
1,0
0,0
0
1000
2000
9000
Betriebsanleitung mzr-4622X1
mzr-2521 / mzr-2921
Bypassblock Edelstahl 1.4404
mit Pumpenaufnahme,
Befestigung 4 x M3 ( 22 mm)
Nebenstromkapillare
ID: 0,064...0,25 mm
Länge: 80...500 mm
Dosierstrom, kundenspezifisch
ab 1 µl/h aufwärts
3000
4000
5000
6000
7000
Antriebsdrehzahl n [U/min]
8000
9000
19
