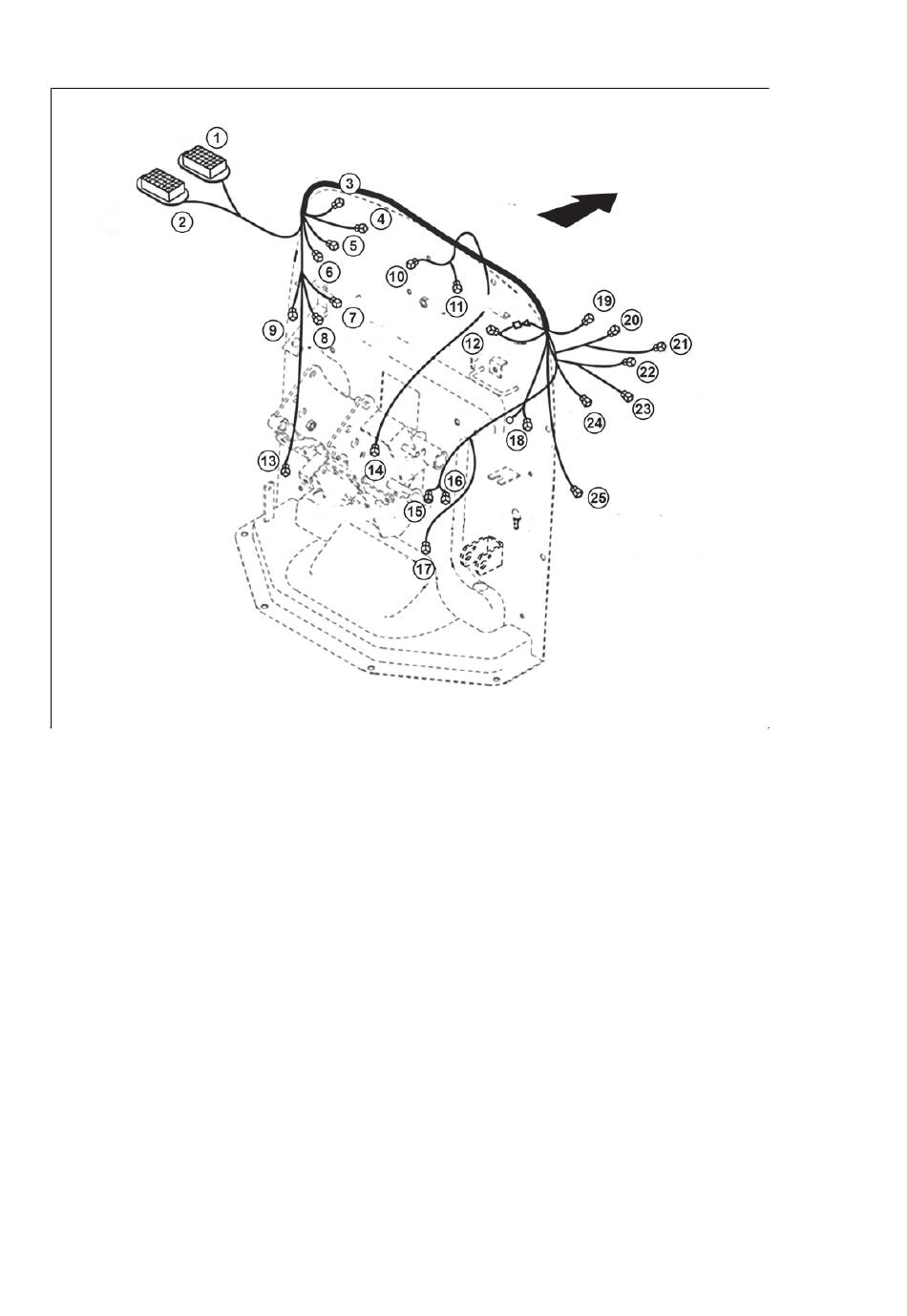

UTILIX 45 / UTILIX 55 E-Schaltplan (1)
1 -
Kabelbaum (Motor)
2 -
Kabelbaum (hinten)
3 -
Schalter für Beschleunigungssensor
4 -
Schalter für Belastungssensor
5 -
GRA - Schalter
6 -
Schalter für Parkpedal
7 -
Kombinierter Schalter
8 -
Schalter für Warnlampe
9 -
Metatafel (B)
10 - Externes Starkstromrelais
11 - Einheit der Kontrollleuchte
12 - Regler für Monitor
13 - Bremsschalter
SCHALTPLÄNE
U18N126
14 - Sicherungskästchen
15 - Regler (A)
16 - Regler (B)
17 - GRA - Geschwindigkeitsschalter
18 - PTO - Betätigungsschalter
19 - Metatafel (A)
20 - Motor U/min
21 - Drehzahlsensor
22 - Schlüsselschalter
23 - PTO - Schalter ON/OFF
24 - PTO - Schalter ON/OFF
25 - GRA - Geschwindigkeit
