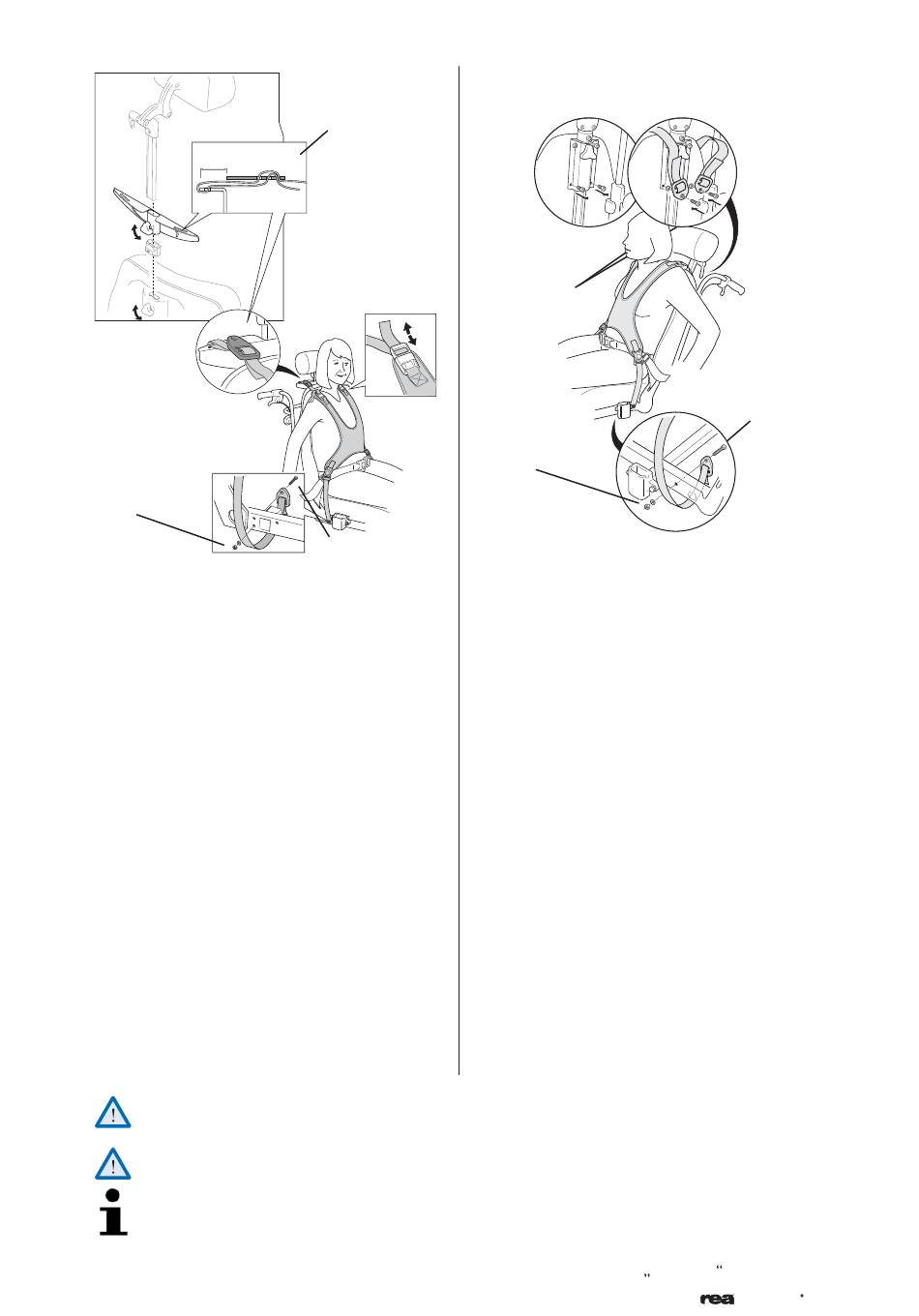

5.15.11 Halterung für die Gurtbefestigung
1
2
min. 2-3cm
a
Werkzeug:
5 mm Imbusschlüssel
C
Der in Kombination der Halterung für die Gurtbefesti-
gung verwendete Gurt sollte von einem erfahrenen
Arzt oder Techniker befestigt werden. Der Gurt muss
immer in Verbindung mit dem Beckengurt verwendet
werden und sollte über dem Beckengurt getragen
werden. Stellen Sie sicher, dass der Gurt an keiner
Stelle zu viel Druck ausübt. Die Halterung für die Gurt-
befestigung und die Flex 3-Rückenlehne werden an der
Stange für die Nacken- bzw. Kopfstütze angebracht.
1. Lösen Sie das Handrad und entfernen Sie die
Nackenstütze. Befestigen Sie die Halterung für die
Gurtbefestigung an der Stange der Nackenstütze und
ziehen Sie das Handrad fest.
2. Der Gurt wird an der Halterung für die Gurtbefesti-
gung angebracht. Ziehen Sie die Riemen wie dargestellt
(A) durch die Halterung für die Gurtbefestigung und
den Gurtbügel.
3. Lösen Sie zur Befestigung der unteren Gurte die
Armlehnenbefestigungen mithilfe der Schrauben unter
dem Sitz. Ziehen Sie die Befestigungen ca. 5 cm weit
heraus. Die Gurtbefestigungen müssen an der Innen-
seite des Rahmens befestigt werden (siehe Abbildung
2). Setzen Sie die Schraube (B) wie dargestellt durch
die Öse in die Bohrung im Rahmen ein. Sichern Sie
sie mit einer Unterlegscheibe und einer Mutter (C).
Bringen Sie die Armlehnenbefestigung wieder am
ursprünglichen Platz an.
Setzen Sie den Leibgurt immer zusammen mit dem Beckengurt ein, um ein versehentliches Herunterrutschen
des Nutzers im Rollstuhl zu vermeiden.
Benutzen Sie den Leibgurt und den Beckengurt niemals in einem Fahrzeug als Sicherheitsgurt. Hierfür
sollten nur die dafür vorgesehenen Sicherheitsgurte des Fahrzeugs genutzt werden
Gurte mit CE-Kennzeichnung zur Verwendung mit Rollstühlen können unter Beibehaltung der CE-Kenn-
zeichnung am Rollstuhl befestigt werden. Der Gurt sollte von der verantwortlichen verordnenden Person
angepasst und von einem erfahrenen Techniker befestigt werden.
Beim Transport des Rollstuhls in einem Fahrzeug muss jedoch zusätzlich zum Sicherheitsgurt des Fahr-
