5.11 ANTRIEBSRÄDER
5.11.1 Anpassung 22'' - 24''
Werkzeug: 24mm Schraubenschlüssel
Die Sitzhöhe ist einstellbar, indem Sie die Radbuch-
senplatte nach oben oder unten verschieben.
Die Balance des Rollstuhls können Sie dadurch ver-
ändern, indem Sie das Radlager nach vorne oder nach
hinten verschieben. Wenn das Radlager nach vorne
verschoben wird, lässt sich der Stuhl etwas leichter
antreiben, kann aber auch leichter umkippen. Wenn
Sie das Radlager nach hinten versetzen, wird der
Stuhl stabiler, ist aber etwas schwerer anzutreiben.
Sie können verschiedene Einstellungen ausprobieren,
um die für Sie geeignete Position zu finden.
Das Kipprisiko erhöht sich, wenn Sie die
Radposition nach vorn verändern. Es müssen
Anti-Kippstützen montiert werden!

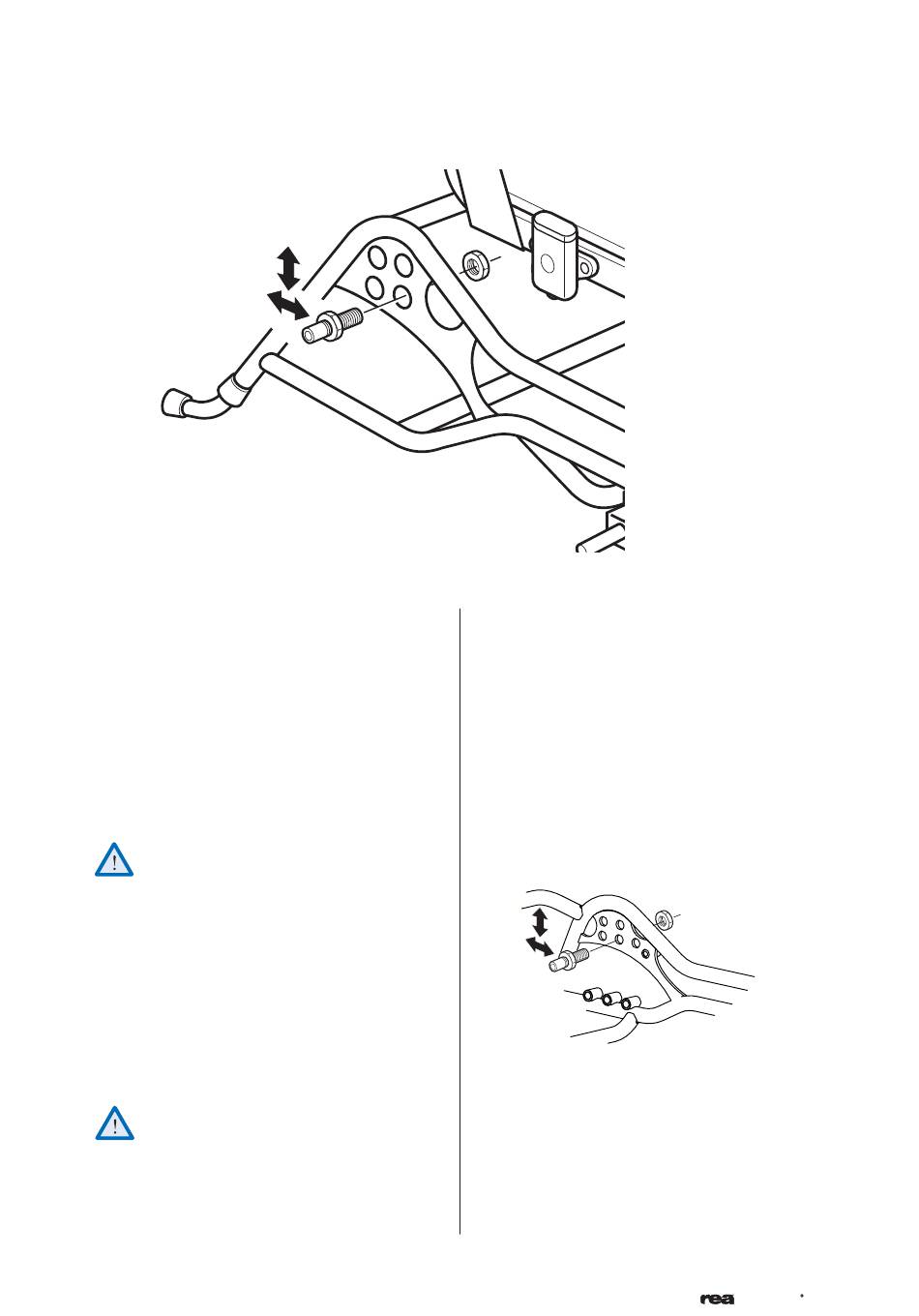

5.11.1.1 Horizontale Position

Lösen Sie das Achsgehäuse (A) mit einem Schrau-
benschlüssel. Versetzen Sie das Achsgehäuse an die
gewünschte Position. Ziehen Sie das Gehäuse ganz
fest, wenn Sie die Position gewählt haben. Aus Sicher-
heitsgründen muss die Adapterhülse (C) mit einem
Drehmomentschlüssel bei einer Einstellung von 40
Nm festgezogen werden.
Jetzt prüfen sie die Position der Bremsen. Der
Benutzer muss seinen Stuhl sicher in einer
ausgewogenen Position bewegen können.
30 30
A
5.11.1.2 Höhe
Entfernen Sie die Muttern (A) mit einem Schrau-
benschlüssel. Versetzen Sie die Radbuchsenplatte auf
die gewünschte Höhe und ziehen Sie die Muttern
wieder fest.
Wenn die Höhe geändert wird, muss die Größe der
Hinterräder auch entsprechend geändert werden.
Beachten sie die Höhentabelle für eine richtige Ein-
stellung.
5.11.1.3 HinterradanpassungAzalea Max 22''
Beim Azalea Max gibt es drei verschiedene horizontale
Positionen für die Hinterräder. Für die Anpassung
siehe vorhergehende Anweisungen
Azalea Azalea
R R
