Hinweis für die spezielle Anpassung von Flex
3-Rückensystemen

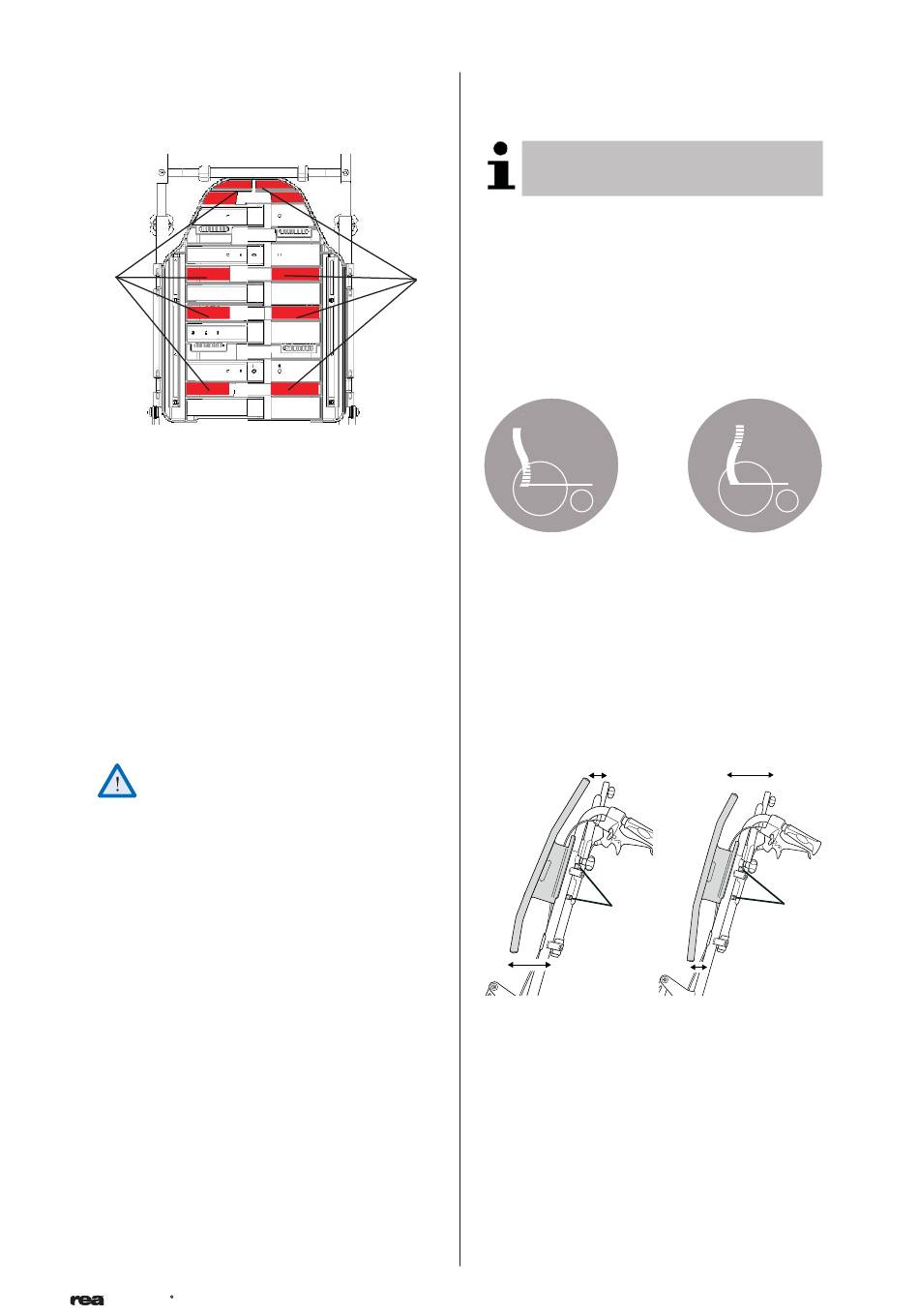

A
1. Entfernen Sie die Platten für die Einstellung der
Breite.
2. Entfernen Sie die Schrauben auf der Vorderseite
und nehmen Sie die Vorder- und Rückenplatten
ab. Der schattierte Bereich (A) gibt an, wo gebohrt
werden darf. Der maximale Durchmesser der
Bohrlöcher ist 6 mm. Verwenden Sie Unterleg-
scheiben mit einem Durchmesser von mindestens
18 mm unter der Mutter auf der Innenseite der
Schrauben.
3. Bringen Sie die Teile wieder an, setzen Sie die
Schrauben wieder ein und ziehen Sie sie mit einem
Drehmoment von 2 Nm fest.
Alle Änderungen am Rückensystem werden
als spezielle Anpassung des Produkts betra-
chtet. Dies bedeutet, dass die Vorschriften
für die spezielle Anpassung gelten. Alle
Änderungen müssen dokumentiert werden
und es muss eine Risikoanalyse durchgeführt
werden. Die Person, die die Änderungen
vornimmt, ist für das veränderte Produkt
verantwortlich.
Azalea Azalea
R R
5.1.2 Anpassbare Rückenbespannung
Alle Einstellungen, die an der Rückenlehne
vorgenommen werden, müssen durch ges-
chultes Personal bewertet werden.
Die Rückenlehne mit einstellbarer Spannung muss an
die individuellen Bedürfnisse des Nutzers angepasst
werden. Gehen Sie zur Einstellung der Rückenlehne
entsprechend der folgenden Anleitung vor.
A
1. Vorbereitung
Winkeln Sie Rückenlehne und Sitzneigung ein paar
Grad an, um eine stabile Sitzposition des Nutzers zu
erreichen.
A
2. Drehen der Rückenlehnenrohre
Die Rückenlehne mit einstellbarer Spannung für den
Azalea ist für unterschiedliche Winkeln ausgelegt, wie
in Abbildung 1 und 2 oben dargestellt. Dies ermöglicht
je nach Befestigungsart der Rückenlehne unterschied-
liche Anpassungen. Position A (Teil der Rückenlehne
mit dem längeren Winkel oben) bietet dem Nutzer
mehr Platz im Schulterbereich, Position B bietet mehr
Platz im Gesäßbereich.
A.
3. Breiten- und Winkeleinstellung
Ermitteln Sie, ob der Benutzer mehr Platz im Schul-
terbereich (Abbildung A) oder im unteren Bereich
(Abbildung B) benötigt. Die Rohrkonstruktion der
Rückenlehne mit verschiedenen Winkeln ermöglicht
diese Einstellungen.
A-B. Lösen und entfernen Sie die Schrauben (C)
auf beiden Seiten, drehen Sie die Rücken
lehne und setzen Sie die Schrauben wied
er ein. Achten Sie auf festes Anziehen der
Schrauben. Der Nutzer darf nicht im Roll
stuhl sitzen, wenn die Rückenlehnenrohre
entfernt wurden.
B
B.
C
C
