5.15.3 Abduktionskeil
3.
E
4.
G
H

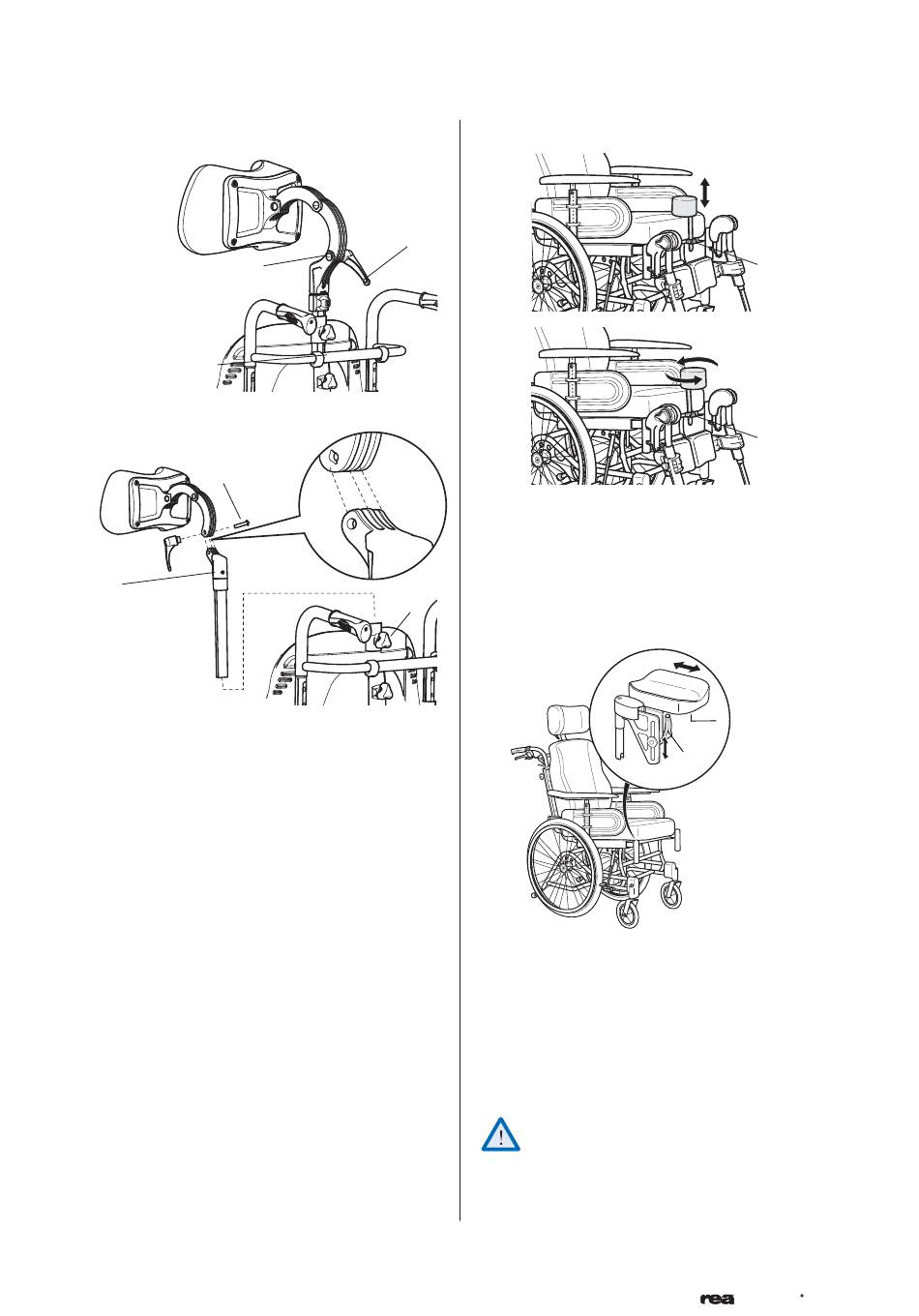

3. Sie können den Winkel und die Tiefe auch ein-
stellen, indem Sie die Befestigung für die Nack-
enstütze drehen. Lösen Sie das Handrad (E) und
entfernen Sie die Nackenstütze. Lösen Sie den
Griff (F) und entfernen Sie die Schraube (G) und
den Griff.
4. Drehen Sie die Befestigungsstange für die Nack-
enstütze einschließlich der Befestigungsvorrichtung
(H) und befestigen Sie die Nackenstütze wieder
an der Befestigungsvorrichtung (siehe Abb.).
Beachten Sie, dass die Schraube für die Befesti-
gungsvorrichtung (G) der Nackenstütze und der
Griff (F) aufgrund der Aussparungen im Bohrloch
auf der gegenüberliegenden Seite befestigt werden
müssen. Bringen Sie die Nackenstütze wieder an
der Befestigungsvorrichtung der Rückenlehne an
und ziehen Sie das Handrad (E) wieder fest.
36 36
F
G
E
1. Das Abnehmen des Abduktionskeils und die
Höheneinstellung wird durch Drehen des Hand-
rades (A) ermöglicht.
2. Die Tiefe kann in einer vorderen oder hinteren
Position eingestellt werden. Lösen Sie die Schrau-
ben (A), stellen Sie die gewünschte Position ein
und ziehen Sie die Schrauben wieder fest.
5.15.4 Amputationsbeinstütze
1. Schieben Sie das Beinstützenrohr in das Rohr des
Rollstuhls. Schwenken Sie die Beinstütze nach
innen, sie ist arretiert.
2. Entsichern Sie den Hebel (A) an der Polsterbefe-
stigung, um den Winkel und die Höhe des Polsters
einzustellen. Lösen Sie die Schrauben (B) unter
dem Polster, um die Tiefe des Polsters zu verstel-
len.
Warnung: Kipprisiko
Bei beinamputierten Benutzern besteht ein
erhöhtes Kipprisiko. Verwenden Sie beim
Einsatz von Amputierten-Beinstützen stets
Antikippräder und/oder sorgen Sie für eine
ausgewogene Gewichtsverteilung.
A
A
B
A
