5.11.2 ANPASSUNG 16''

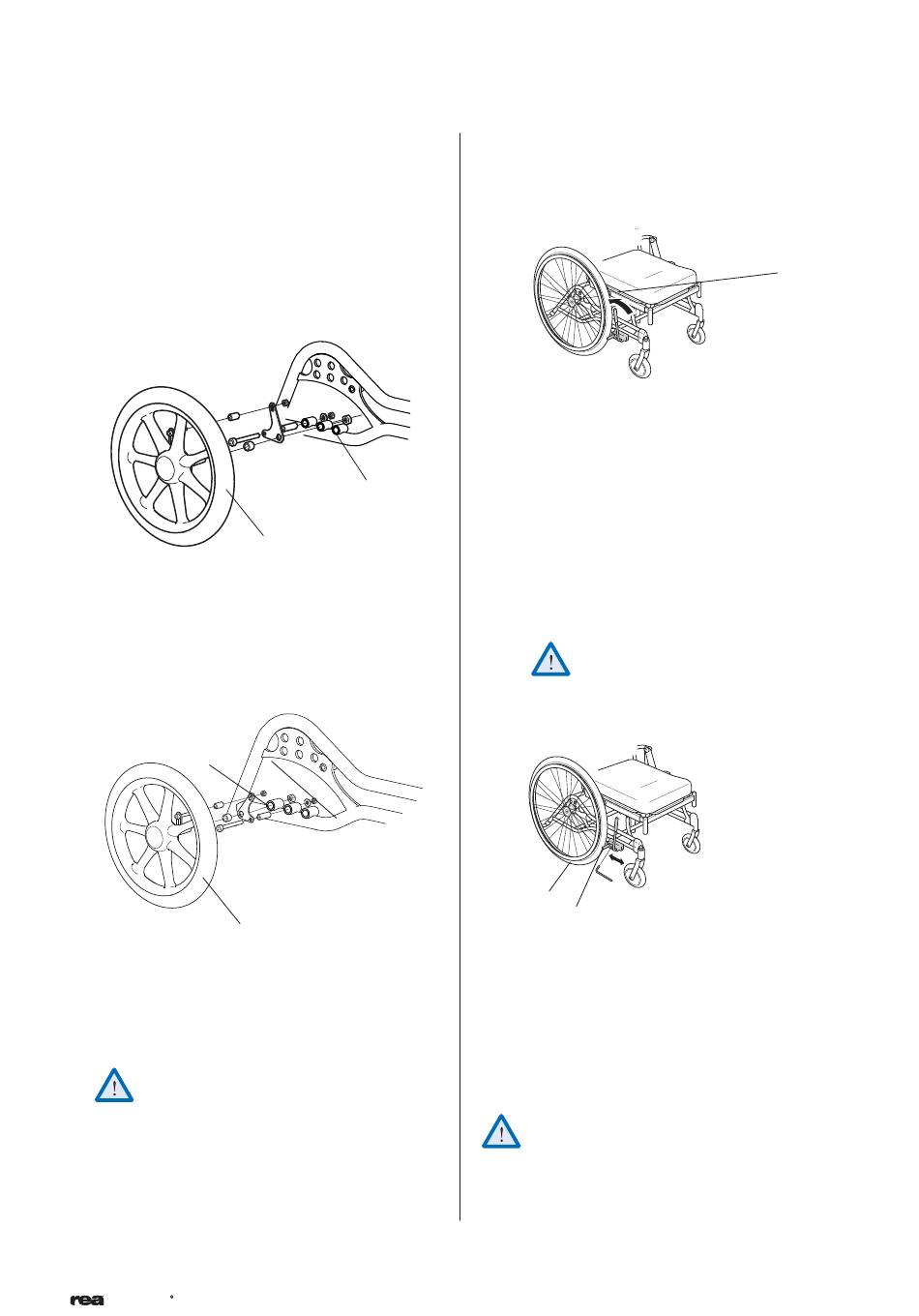

Das 16"-Transitrad (A) kann in drei verschiedenen
Positionen montiert werden. Die mittlere Position
ist die Standardposition. Wenn am Rückenteil des
Rollstuhls Zubehör montiert wurde, erhöht sich das
Kipprisiko. Daher sollte in diesem Fall die hintere
Position gewählt werden
A
5.11.2.1 Vordere Position (B).
Bitte montieren Sie das Rad wie in Bild 1
C
A
5.11.2.2 Hintere Position (C).
Bitte montieren Sie das Rad wie in Bild 2.
Nachdem Sie die Räder in die richtige Posi-
tion gebracht haben, ist es unbedingt wichtig,
dass Sie sorgfältig alle Schrauben und Muttern
befestigen.
Dies ist für Ihre Sicherheit unerlässlich!
Azalea Azalea
R R

5.12 BREMSEN

5.12.1 Benutzerbediente Bremsen

5.12.1.1. Benutzungc
Überprüfen Sie zunächst, ob die Reifen den richtigen
Luftdruck aufweisen, der an der Seite von jedem
Reifen angegeben ist.
B
Die Bremsen werden angelegt, wenn Sie den Brems-
hebel zu sich hinziehen. Die Benutzerbremse dient
nur als Parkbremse und ist nicht dafür geeignet, beim
Fahren die Geschwindigkeit des Stuhls zu verringern.
Um die Bremse anzuziehen, schieben Sie den Hebel
(A) nach vorne. Um die Bremse zu lösen ziehen Sie
den Hebel nach hinten zu sich hin.
5.12.1.2.Einstellung
C
Um die richtige Bremswirkung zu erzielen, muss sich
der Bremsstift in den Reifen eindrücken, wenn Sie
die Bremse betätigen. Die Bremsen können deshalb
in der Tiefe eingestellt werden. Lösen Sie dazu die
Imbusschraube (A), und schieben Sie die Bremse an die
gewünschte Position. Ziehen Sie die Imbusschrauben
(A) wieder fest. Zwischen dem Stift (B) und dem Reifen
(C) muss der Abstand 6 mm betragen.
Bitte achten Sie darauf, dass Ihre Finger nicht
zwischen Rad und Bremse geraten.Eine falsche
Einstellung oder unsachgemäße Bedienung
verringert die Bremswirkung.
Achten Sie darauf, sich nicht die Finger
zwischen dem Bremsstift und dem
Reifen einzuklemmen.
A
Werkzeug: 5 mm Imbusschlüssel
B
A
