Besonderheiten bei Messungen am Umrichter und Motor

11.1.1

Messanordnung

Pulsbreitenmodulierte Spannungen können durch kapazitive Kopplung Fehlfunktionen und Fehlmes-
sungen verursachen. Derartige Fehler können vermieden oder zumindest weitgehend gemindert
werden, wenn einige Grundregeln beachtet werden:
1. Räumliche Trennung von Steuerleitungen zu Motorstrom- bzw. Netzleitungen.
2. Räumliche Trennung von Netz- und Motorleitungen.
3. Schirmung der Steuerleitungen.
4. Schirmung der Motorleitungen.
5. Nur geschirmte Messleitungen mit Tastkopf verwenden. Diese nicht parallel zu Motorleitungen
anordnen
11.1.2

Spannungsmessung

Spannungsmessungen sind ohne Einschränkung nur auf der Netzseite des Frequenzumrichters bzw.
EC-Controllers möglich.
Auf der Motorseite sind wegen des Oberschwingungsgehaltes aussagekräftige Messungen nur mit
Messgeräten möglich, die in der Lage sind die Grundwellenspannung zu messen.
11.1.3

Strommessung

Strommessungen sind ohne Einschränkung nur auf der Motorseite des Frequenzumrichters bzw. EC-
Controllers möglich.
Netzseitige Strommessungen sind nur mit Echt-Effektivwert messenden Geräten aussagekräftig. Mit
üblichen Messgeräten (für sinusförmige Ströme korrigierter arithmetischer Mittelwert) ist dies nicht
hinreichend genau möglich.
12 Ereignisse / Störmeldungen
12.1

Anzeige und Abfrage von Ereignissen

Ereignisse
Beispiele für mögliche
Ereignisse
Sensor 1
Externer Fehler
Motorstoerung
L-BAL-E188-D 1305

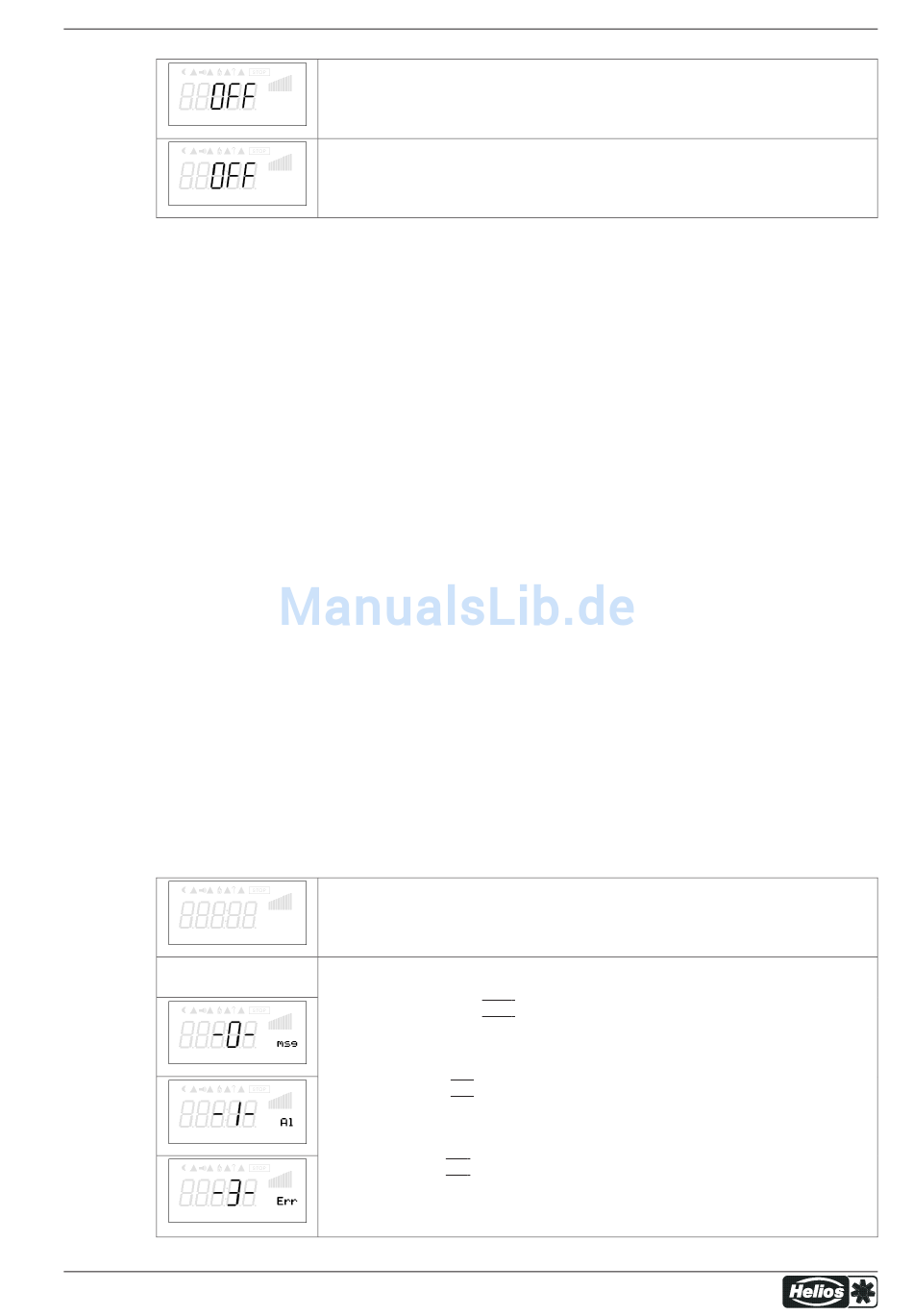

OFF = Relais K1 abgefallen: Klemmen 11 - 12 gebrückt
ON = Relais K1 angezogen: Klemmen 11 - 14 gebrückt
OFF = Relais K2 abgefallen: Klemmen 21 - 22 gebrückt
ON = Relais K2 angezogen: Klemmen 21 - 24 gebrückt
Ereignisse während des Betriebes können zu einer Fehlfunktion des Gerätes führen.
Die letzten 10 (0 - 9) Ereignisse werden in der Menügruppe "Ereignisse" gespeichert
(Position "0" = jüngstes Ereignis).
Das Gerät unterscheidet zwischen 3 Ereignistypen:
|
1. Nachrichten mit Code Msg
deaktiviert.
| |
2. Alarme mit Code AL Ereignisse, bei denen das Gerät nach behobener Störung
automatisch wieder in Betrieb geht bzw. in Betrieb bleibt (z. B. extern aufgeschaltete
Sammelstörung).
| |
3. Fehler mit Code Err Ereignisse, welche zum Abschalten des Regelausgangs
führen (z. B. Motorübertemperatur). Eine Wiederinbetriebnahme ist nur nach einem
Reset möglich (Verriegelung).
Art.-Nr.
70/80
Ereignisse / Störmeldungen
|
Meldung Sensorstörung zur Info, bei Alarm Sensor
