Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C
E1 Offset
E2 Funktion

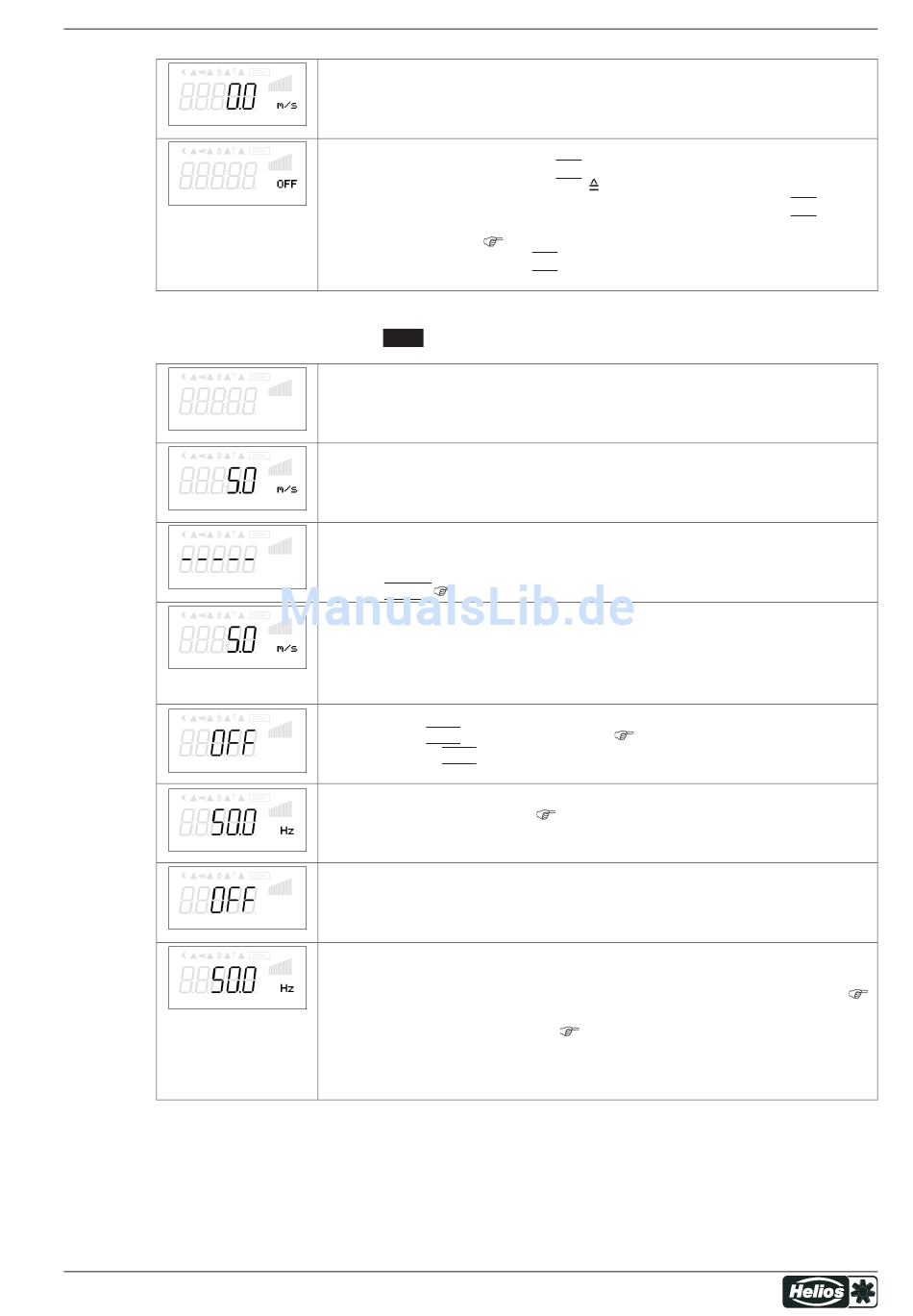

9.4.2 Einstellungen für den Betrieb
Einstellung
Sollwert 1
Sollwert 2
Regelbereich
Min. Drehzahl
Max. Drehzahl
Handbetrieb
Drehzahl Handb.
L-BAL-E188-D 1305
Sensorabgleich mit Vergleichsmessgerät
E2 Funktion (nur für spezielle Anwendungen)
•
Externer Sollwert = Funktion
"Sollwert 1"
Einstellung
•
Externer Handbetrieb über externes Signal (0 - 10 V) = Funktion
Umschaltung zwischen Einstellung am Gerät und externem Handbetrieb über
digitalen Eingang (
•
Als Messwert = Funktion
"E2 Istwert."
Menü unter
6.01
Einstellung
Sollwert 1
Einstellbereich: im Messbereich des Sensors
Werkseinstellung: 5.0 m/s
Sollwert 2
Einstellung "Sollwert 2" z. B. für reduzierten Wert im Nachtbetrieb.
Umschaltung Sollwert 1/2 über externen Kontakt (solange keine Zuordnung erfolgt:
| |
Anzeige: - - - - - IO Setup).
Regelbereich
Kleiner Wert = schnelle Ausregelung
Großer Wert = langsame Ausregelung (hohe Stabilität)
Einstellbereich: im Messbereich des Sensors
Werkseinstellung: 5.0 m/s
Min. Drehzahl (Grunddrehzahl nur bei Bedarf)
| |
Einstellbereich: OFF → "Abschaltfrequenz" (
| |
Werkseinstellung: OFF
Max. Drehzahl (Drehzahlbegrenzung nur bei Bedarf)
Einstellbereich: "Max. Frequenz" (
Werkseinstellung: 50.0 Hz
Handbetrieb
"OFF" = automatische Regelung auf eingestellten Sollwert (Werkseinstellung)
"ON" = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü "Drehzahl
Handbetrieb"
Drehzahl Handbetrieb
Manuelle Drehzahlvorgabe ohne Beeinflussung durch ein externes Signal.
Aktivierung über Menü "Handbetrieb" oder externen Kontakt an digitalem Eingang (
IO Setup).
Einstellbereich: 0... "Max. Frequenz" (
Werkseinstellung: 50.0 Hz
Zur Information über die deaktivierte Regelung wird der eingestellte Wert für Handbe-
trieb abwechselnd mit dem Istwert angezeigt.
Art.-Nr.
32/80
| |
1E
über externes Signal (0 - 10 V) statt
. 0 - 10 V 0 - 100 % Sensormessbereich.
IO Setup).
| |
7E
z. B. für Grenzwertmeldungen, Anzeige im Info
Motor Setup) - "Max. Drehzahl".
Motor Setup) - "Min. Drehzahl"
Motor Setup)
Programmierung
| |
