Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C

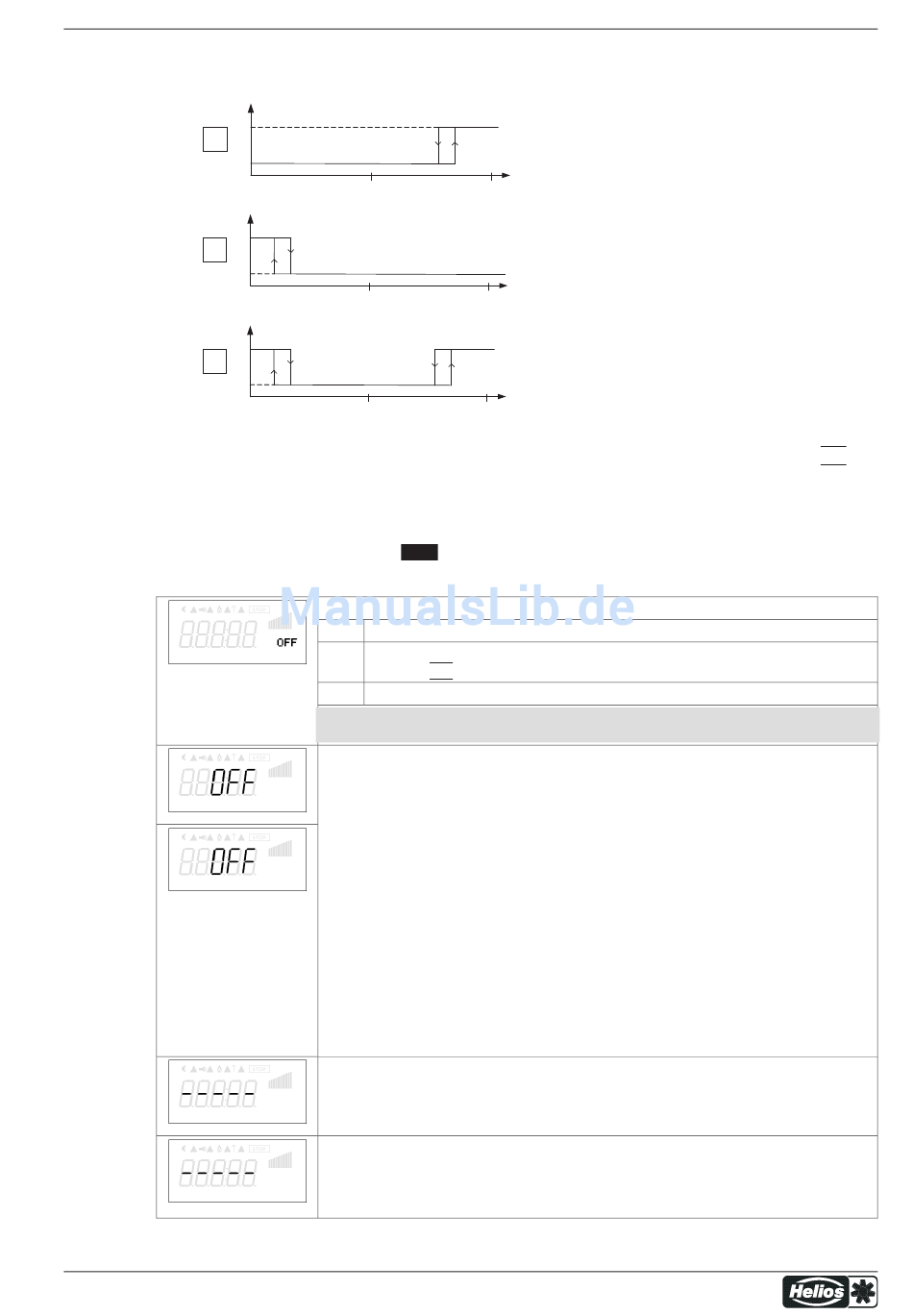

Beispiel für Grenzwertmeldungen von Vorgabesignal bzw. Sensorsignal an
1
2
3
Klemme "E1" und "GND" Meldung über Relais "K1" (nicht invertiert) IO Setup → K1 Funktion:
Grenzwertmeldungen
9.9.3
Grenzwerte in Abhängigkeit der Abweichung (Offset) zum Sollwert
Bei Betriebsarten als Regler (über
stellten Sollwert und den gemessenen Istwert (an E1) erfolgen.
Offset Funktion
Offset 1
Offset 2
Offset Hyst.
Offset Verz.
L-BAL-E188-D 1305
1
0
50 %
1
0
50 %
1
0
50 %
2.01
Folgende Funktionen können dieser Grenzwertmeldung zugeordnet werden
OFF
keine Funktion
1L
Meldung mit Sammelstörung eines programmierten Relais (IO Zuordnung
Funktion
Wird im Menü Ereignisse lediglich als Message "msg" angezeigt.
2L
Im IO Setup kann unabhängig von diesen Einstellungen ein separates Relais zuge-
ordnet werden.
Offset 1, Offset 2
Beide Werte für Offset 1 und Offset 2 sind getrennt voneinander einstellbar und wirken
bei entsprechender Programmierung gemeinsam auf ein Relais. Wird eine Funktion
aktiviert bzw. ein Relais zugeordnet, sind beide Einstellungen (Offset 1 und Offset 2)
zunächst auf "OFF".
Es kann sowohl mit einer als auch mit beiden Grenzwertmeldungen gearbeitet werden.
"Offset 1" für Meldung bei Überschreitung einer max. Abweichung zwischen Istwert
und Sollwert.
EIN-Schaltpunkt: Istwert = Sollwert +/- Offset
AUS-Schaltpunkt: Istwert um Hysterese unter Einschaltpunkt
"Offset 2" für Meldung bei Unterschreitung einer max. Abweichung zwischen Istwert
und Sollwert
EIN-Schaltpunkt: Istwert = Sollwert +/- Offset
AUS-Schaltpunkt: Istwert um Hysterese über Einschaltpunkt
Offset Hysterese
Einstellbereich Hysterese: Bei Temperaturregelung + / - 10 K, sonstige Sensoren 10 %
vom Messbereich
Offset Verzoegerung
Zeitverzögerung bis Meldung über Relais und Alarmsymbol.
Einstellbereich: 0 - 120 sec.
Werkseinstellung: 2 sec.
Analog IN
11.05.2007
100 %
v_grenzwert_signal_k1_1.vsd
Analog IN
100 %
11.05.2007
v_grenzwert_signal_k1_2.vsd
Analog IN
100 %
11.05.2007
v_grenzwert_signal_k1_3.vsd
) können zwei Grenzwertmeldungen bezogen auf den einge-
|
|
) Warnsymbol im Display, "AL" Code im Ereignisspeicher.
2K
Art.-Nr.
54/80
Programmierung
"Analog In 1"
Einstellungen:
- E1 Max.: 80 %
- E1 Min.: OFF
- Schalthysterese 5 % (von 100
%)
Einstellungen:
- E1 Min.: 20 %
- E1 Max.: OFF
- Schalthysterese 5 % (von 100
%)
Einstellungen:
- E1 Min.: 20 %
- E1 Max.: 80 %
- Schalthysterese 5 % (von 100
%)
|
5K
|
=
