Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C
E1 Istwert

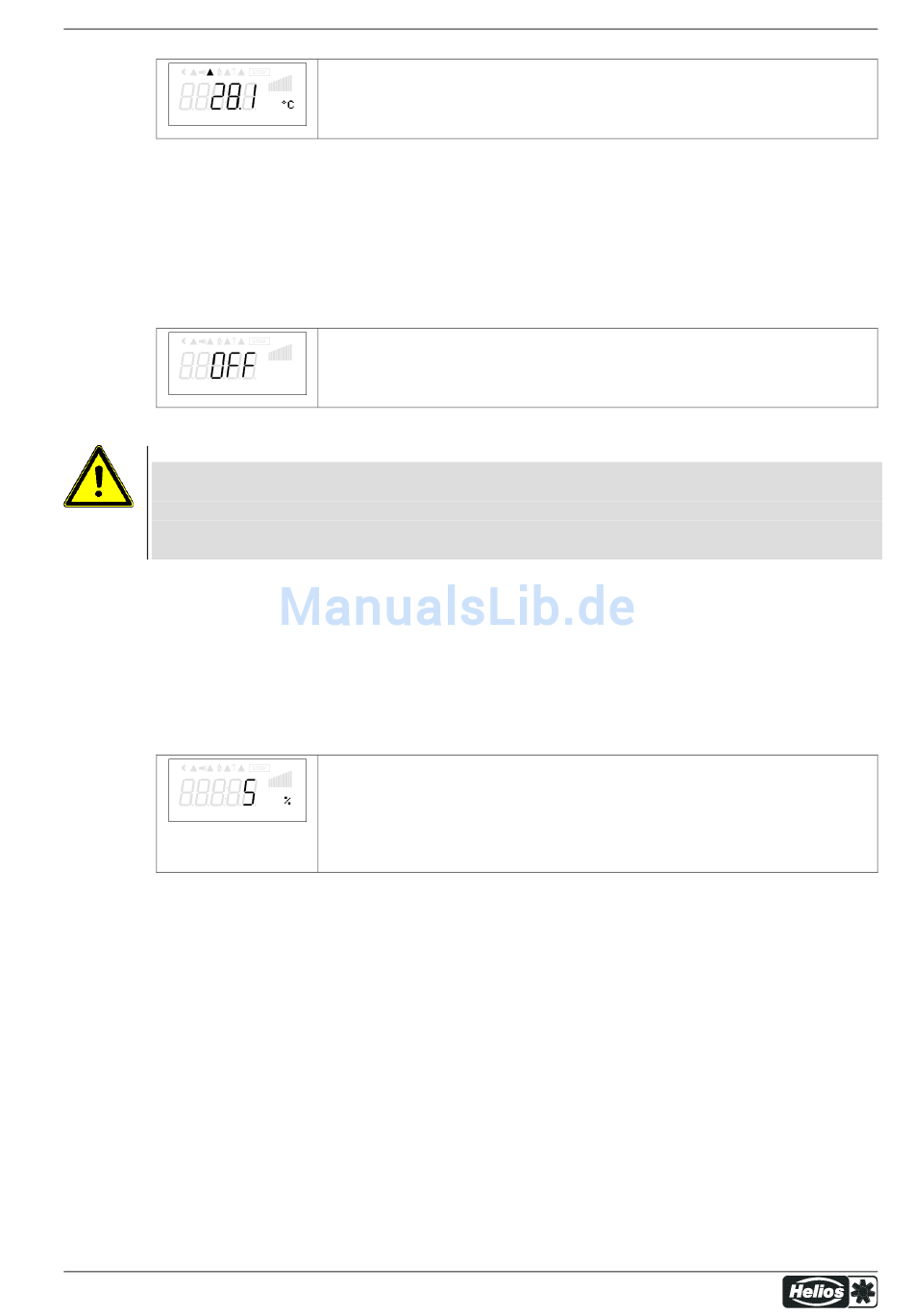

9.10.11 Einstellung Übermodulation
Im Auslieferungszustand beträgt die maximale Ausgangsspannung bei Betrieb ohne Übermodulation
ca. 95 % der anliegenden Netzspannung.
Bei Betrieb mit Übermodulation kann die maximale Ausgangsspannung etwa die Höhe der anliegen-
den Netzspannung erreichen. Da bei Betrieb mit Übermodulation Resonanzschwingungen auftreten
können, sind entsprechende Hinweise in der Dokumentation des Motors bzw. Ventilators zwingend zu
beachten!
Übermodulation
Achtung!
Bei Betrieb mit Übermodulation ist unbedingt darauf zu achten, dass es nicht zu einer
•
Erhöhung von Resonanzschwingungen kommen kann. Die Ausblendung von Drehzahl-
bereichen (Frequenzen) ist in nachfolgenden Einstellungen möglich.
Die Hinweise in der Montage- bzw. Betriebsanleitung des Antriebs zu mechanischen
•
Schwingungen und dem Betrieb mit Übermodulation sind zwingend zu beachten!
9.10.12 Einstellung Derating Alarm und Temperaturüberwachung
Um das Gerät vor Schäden durch zu hohe Innentemperaturen zu schützen, verfügt das Gerät über
eine integrierte Temperaturüberwachung.
Bei einem Temperaturanstieg über die festgelegten Grenzwerte wird die Aussteuerung linear redu-
ziert, bis sich die genannten Grenztemperaturen wieder einstellen. Um ein externes Abschalten der
kompletten Anlage (bei diesem für den Controller zulässigen Betrieb) zu verhindern, erfolgt bei
reduziertem Betrieb bis zu dem eingestellten Grenzwert (auf Grund zu hoher Innentemperatur) keine
Störmeldung über die Relaiskontakte!
Derating Alarm
L-BAL-E188-D 1305
Der aktive Fangmodus wird durch ein leuchtendes Dreieck in der Anzeige signalisiert.
OFF = Übermodulation ausgeschaltet (werkseitig)
ON = Übermodulation eingeschaltet
Derating Alarm
Die Werkseinstellung für den "Derating Alarm" beträgt 5 %.
D. h. beträgt die Aussteuerung des Gerätes auf Grund zu hoher Innentemperatur nur
noch 5 % des maximal Möglichen, so erfolgt eine Meldung über programmierte Be-
triebs- bzw. Störmelderelais.
Einstellbereich: 1...95 %
Art.-Nr.
60/80
Programmierung
