Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C
9.8.2.12

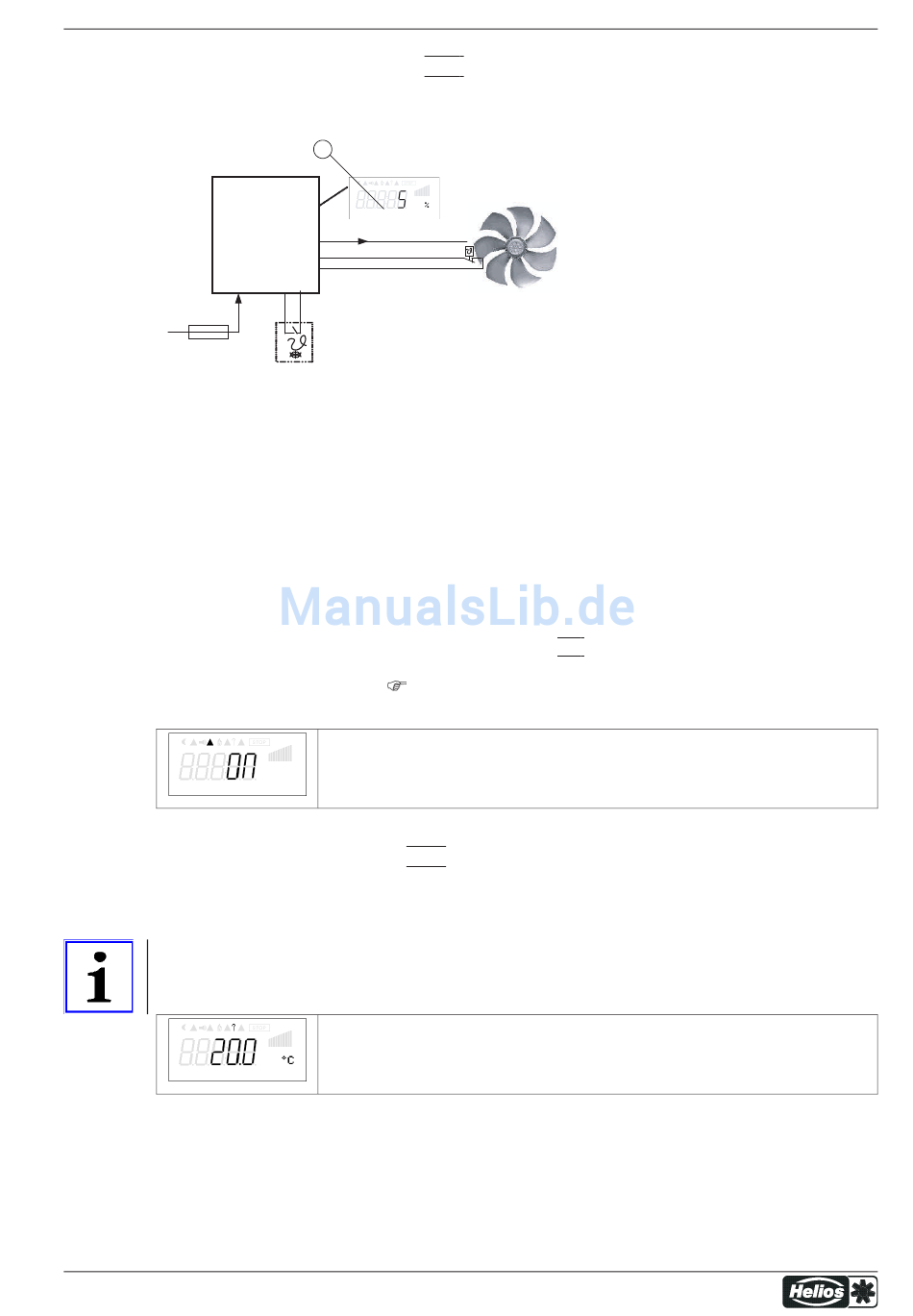

Motorheizung EIN / AUS, Funktion
Um das Festsitzen bzw. Einfrieren von stehenden Ventilatoren in kalter Umgebung zu vermeiden,
kann die "Motorheizung" eingeschaltet werden.
Controller
1 Einstellung "DC Bremse Niveau"
Die Motorheizung wird bei geschlossenem Kontakt automatisch aktiv, wenn keine Aussteuerung des
Gerätes vorliegt (bei "D1" = Invertierung "OFF")
Die Funktion der Motorheizung entspricht der Bremsfunktion bei der eine Gleichspannung den Motor
zum Stillstand bringt. Die Höhe des "Brems Niveaus" wird im "Motor Setup" eingestellt.
Einstellbereich: 1 - 50 %
Werkseinstellung: 5 %
Dabei wird ein Strom eingeprägt, der kein Drehen der Ventilatoren verursachen kann. Die erforder-
liche Spannung um ein Einfrieren zu verhindern, ist abhängig von den Umgebungsbedingungen und
technischen Daten der angeschlossenen Motoren. Die vorgenommene Einstellung ist unter Real-
bedingungen zu prüfen. Je höher die Einstellung der Ausgangsspannung umso höher wird die im
Motor entstehende Heizleistung (Verlustleistung). Die Motorheizung bzw. Stillstandsheizung kann nur
dann aktiv werden, wenn keine durch die Regelung bedingte Aussteuerung vorliegt. Die Motorheizung
kann auch bei Abschaltung über die Freigabe (Funktion
werden. Um eine Überhitzung auszuschließen, ist Motorschutz über die im Motor eingebauten
Temperaturwächter erforderlich (
Regelgerätes wird die Heizfunktion abgeschaltet.
Motorheizung
9.8.2.13
Umkehr Drehrichtung, Funktion
Umschaltung zwischen Drehrichtung "RECHTS" und Drehrichtung "LINKS". Bei Umschaltung über
einen digitalen Eingang arbeitet das Gerät mit der gegenteiligen Drehrichtung als im Motor Setup
eingestellt.
Information
Wird die Drehrichtung bei vorhandener Aussteuerung umgekehrt, so wird diese zunächst auf "0"
reduziert (abgeschaltet) und anschließend wieder auf den Vorgabewert erhöht.
Istwert 1
Kontakt z. B. an digitalem Eingang "Digital In 1" bei werkseitiger Drehrichtung " RECHTS."
"D1 Invertierung" = "OFF": "RECHTS" bei geöffnetem Kontakt / "LINKS" bei geschlossenem Kontakt.
"D1 Invertierung" = "ON": "LINKS" bei geöffnetem Kontakt / "RECHTS" bei geschlossenem Kontakt.
L-BAL-E188-D 1305
|
12D
1
- - - - -
TB/TP
24V
D1 D1
Motorschutz). Bei Ansprechen der Motorschutzfunktion des
Die aktive Motorheizung wird abwechselnd zum Istwert angezeigt
|
|
13D
Die aktive externe Drehrichtungsumkehr wird durch das Antennensymbol im Display
angezeigt.
Art.-Nr.
47/80
|
Die Motorheizung kann über einen digitalen
Eingang aktiviert werden.
Z. B. über einen Frostschutzthermostat an digi-
talem Eingang "Digital In 1" (Je nach Geräteart
an den Klemmen "D1" - "D1"oder "D1" - "24 V").
11.05.2007
v_12d_motorheizung.vsd
|
|
1D
für einen digitalen Eingang) aktiviert
Programmierung
