Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C

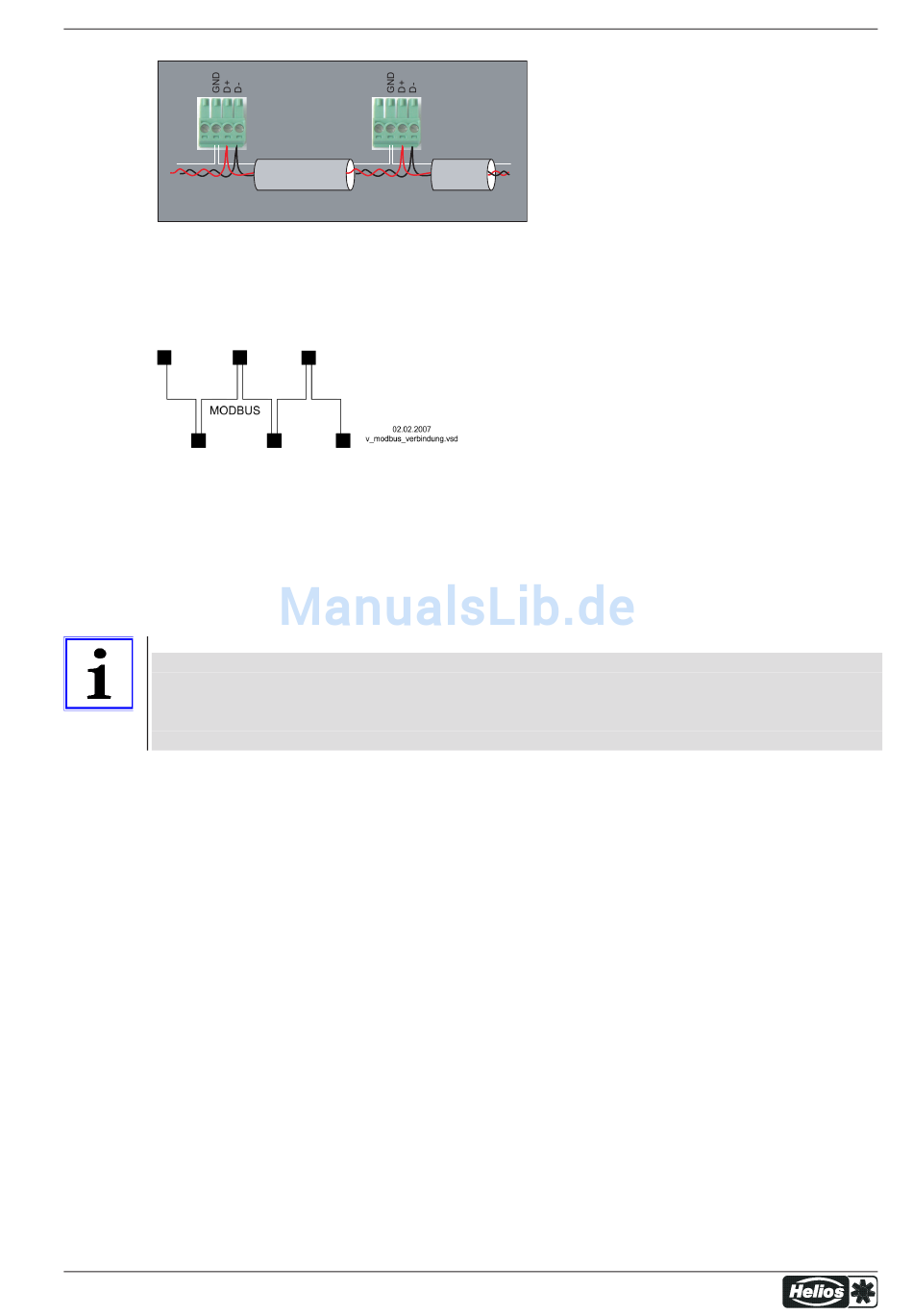

allgemeines Beispiel für Modbusgeräteanschluss
Die Datenleitung muss von einem Gerät zum nächsten geführt werden. Eine andere Verdrahtungsart
ist nicht zulässig! Es dürfen immer nur zwei Drähte einer Leitung (twisted pair) für die Datenver-
bindung verwendet werden.
Beispiele für Modbusverbindung
Empfehlung für Leitungstypen
1. CAT5 / CAT7 Leitungen
2. J-Y (St) Y 2x2x0,6 (Telefonleitung)
3. AWG22 (2x2 verdrillt)
Bei Verwendung einer Telefonleitung mit vier Adern empfehlen wir folgende Belegung:
"D+" = rot, "D-" = schwarz, "GND" = weiß
Information
Auf ausreichenden Abstand zu Netz- und Motorleitungen ist zu achten (min. 20 cm)
•
Der Leitungsschirm ist nicht anzuschließen
•
Außer der Datenverbindung "D+", "D-" und der "GND"-Verbindung dürfen keine weiteren
•
Adern der Datenleitung benutzt werden.
Die maximale Gesamtleitungslänge beträgt 1000 m (bei CAT5/7 500 m)
•
Default Schnittstellenparameter
Baudrate
Bits
Parität
Stopbits
Handshake
5.13
Potenzial der Steuerspannungsanschlüsse
Die Anschlüsse der Steuerspannung (< 50 V) beziehen sich auf das gemeinsame GND Potenzial
(Ausnahme: Relaiskontakte sind potenzialfrei). Zwischen den Anschlüssen der Steuerspannung und
dem Schutzleiter besteht eine Potenzialtrennung. Es muss sichergestellt sein, dass die maximale
Fremdspannung an den Anschlüssen der Steuerspannung 50 V nicht überschreiten kann (zwischen
Klemmen "GND" und Schutzleiter "PE"). Bei Bedarf kann eine Verbindung zum Schutzleiterpotenzial
hergestellt werden, Brücke zwischen "GND"- Klemme und dem "PE"- Anschluss (Klemme für Ab-
schirmung) anbringen.
L-BAL-E188-D 1305
=
19200
=
8
=
Even (None, Ausnahme Geräte Landwirtschaft)
=
1
=
Kein
16.04.2008
v_modbus_geraete_anschluss.vsd
Art.-Nr.
15/80
Elektrische Installation
