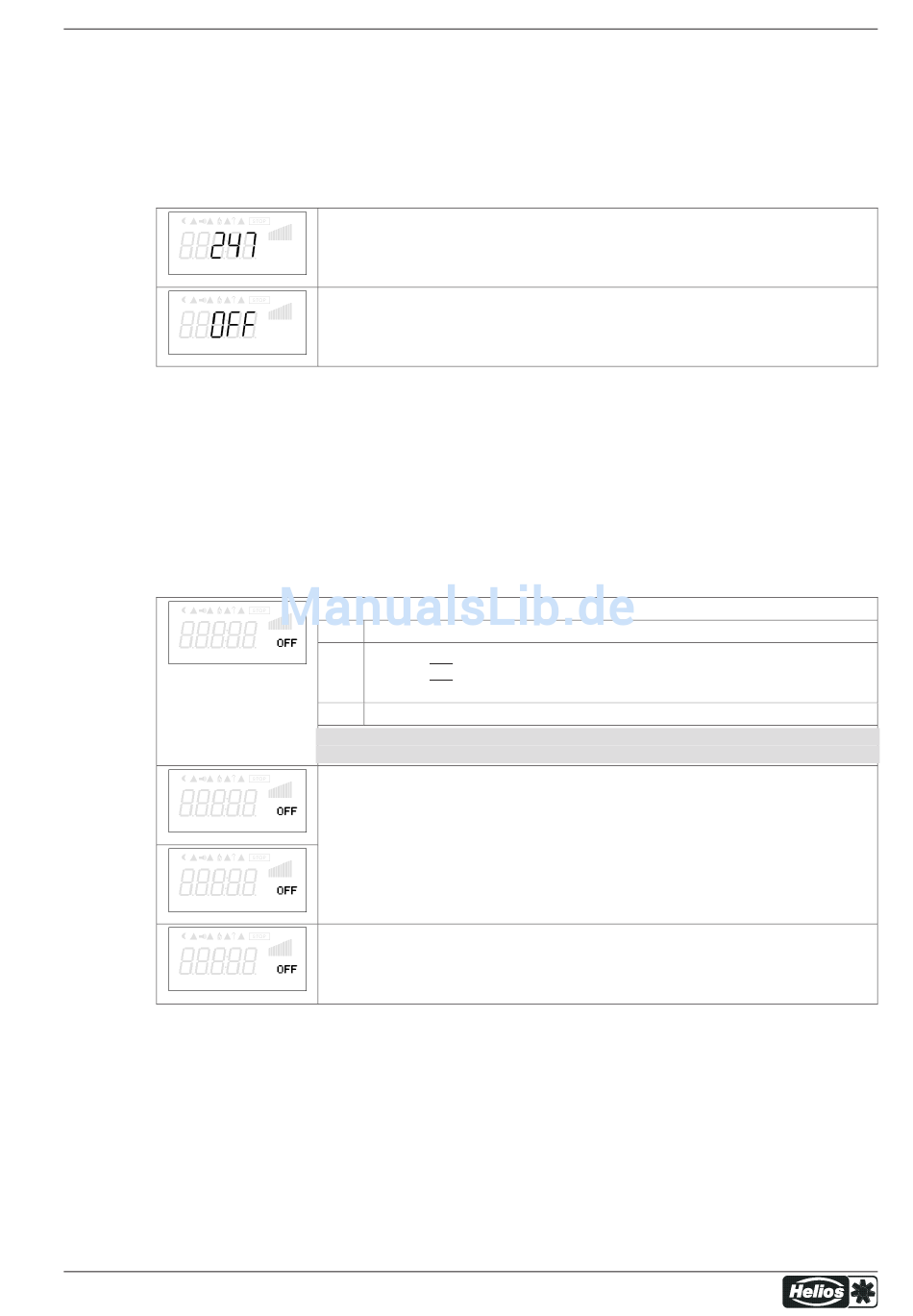

Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C
9.8.5
Vernetzung über MODBUS
Es ist möglich mehrere Geräte miteinander zu vernetzen. Das Gerät verwendet als Protokoll für die
RS-485 Schnittstelle MODBUS-RTU.
Die Geräteadresse (Device-ID) ist werkseitig auf die höchste verfügbare MODBUS Adresse einge-
stellt: 247
Diese Adresse ist für den Betrieb mit einem externen Terminal reserviert und sollte nicht anderweitig
belegt werden.
BUS Adresse
Adressierung
Parameter lesen und schreiben
Das Gerät unterstützt Lese- und Schreibvorgänge für MODBUS Holding Registers. Die Startadresse
ist 0, die Anzahl der Register ist geräteabhängig. Wenn die zulässige Startadresse oder Anzahl
überschritten wird, antwortet das Gerät mit einem Ausnahmecode (Exceptioncode). Die Beschreibung
der Register ist geräteabhängig und kann für das betreffende Gerät / Version vom Service angefordert
werden.
9.9
Grenzwerte
9.9.1
Grenzwerte in Abhängigkeit der Aussteuerung
Ausst. Funktion
Ausst. min.
Ausst. max.
Ausst. Verzoeg
L-BAL-E188-D 1305
BUS Adresse
Die Adressen der einzelnen Geräte müssen bei "1" beginnen und fortlaufend durch-
nummeriert werden. Es darf keine Adresse zweimal vergeben werden. MODBUS
Adresse einstellbar von 1 - 247. Adresse 247 = vorprogrammiert für externes Terminal.
Adressierung
Vor Einstellung der BUS Adresse "Adressierung" auf "ON" schalten.
Folgende Funktionen können dieser Grenzwertmeldung zugeordnet werden
OFF
keine Funktion
1L
Meldung mit Sammelstörung eines programmierten Relais (IO Zuordnung
|
|
Funktion
2K
).
Warnsymbol im Display, "AL" Code im Ereignisspeicher.
Wird im Menü Ereignisse lediglich als Message "msg" angezeigt.
2L
Im IO Setup kann unabhängig von diesen Einstellungen ein separates Relais zuge-
ordnet werden.
Überschreitet die Aussteuerung den eingestellten Wert "Ausst. max.", so wird dies
gemeldet bis der eingestellte "Wert Ausst." min unterschritten wird.
Einstellbereich "Ausst. min.": "Min. Drehzahl" - "Ausst. max."
Einstellbereich "Ausst. max.": "Ausst. min." - "Max. Drehzahl"
Die Meldung wird um die unter "Ausst. Verzoeg." eingestellte Zeitspanne verzögert.
Zeitverzögerung von Überschreitung "Ausst. max." bis Meldung über Relais und Alarm-
symbol.
Einstellbereich: 0 - 120 sec.
Werkseinstellung: 2 sec.
Art.-Nr.
52/80
Programmierung
