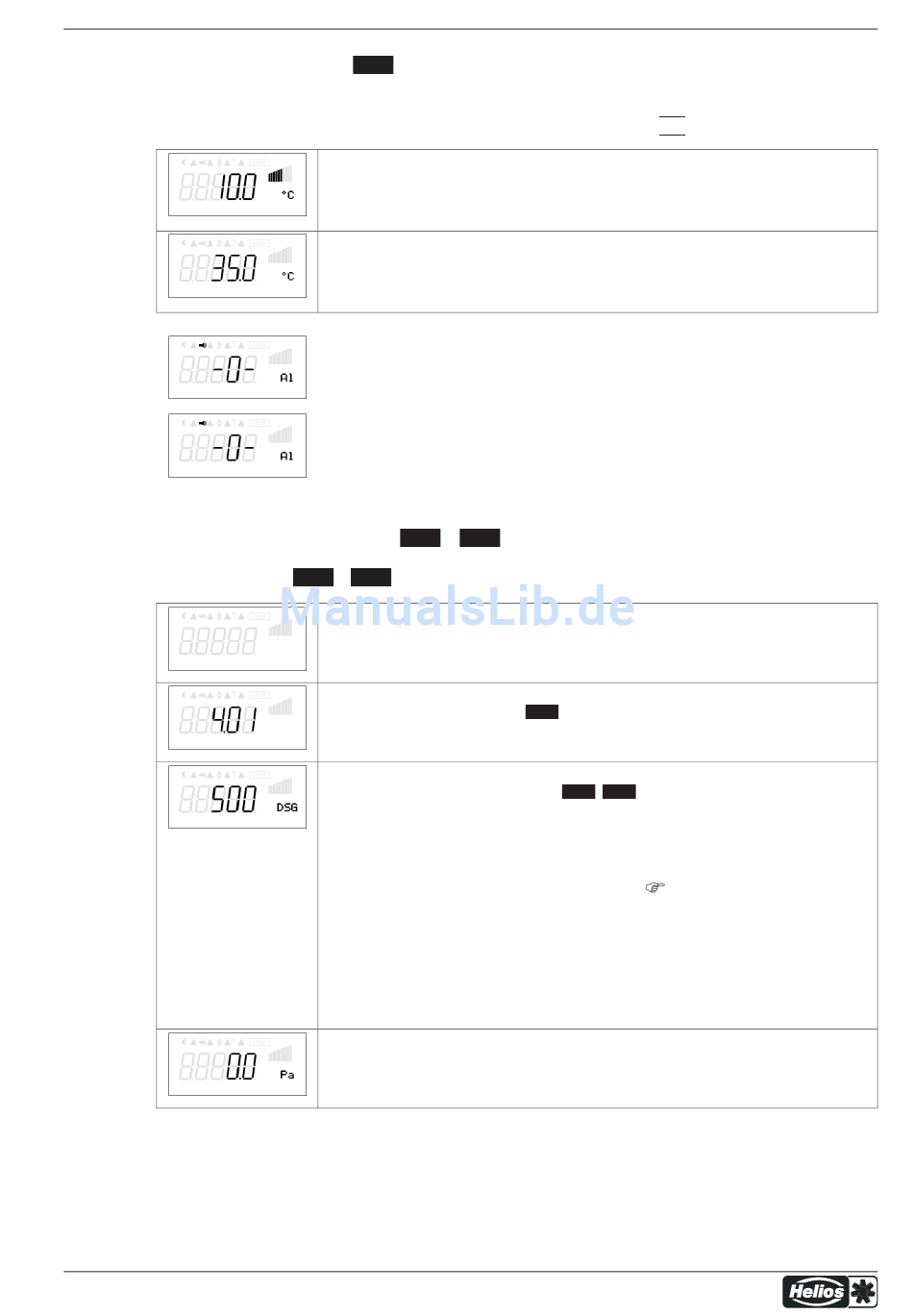

Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C
9.2.6 Zusätzlich für Betriebsart
Wenn der eingestellte Wert für "Alarm Minimum" unterschritten bzw. der eingestellte Wert für "Alarm
Maximum" überschritten wird, erfolgt eine Meldung über das Display. Eine externe Meldung erfolgt
über das werkseitig zugeordnete Relais "K1" (IO Setup: K1 Funktion =
Alarm Minimum
Alarm Maximum
GW E1 min.
GW E1 max.
9.3 Druckregelung Klimatechnik
9.3.1 Grundeinstellung
Grundeinstellung
Betriebsart
E1 Analog In
E1 Offset
L-BAL-E188-D 1305
2.03
: Relaisausgang für Alarmmeldung
Alarm Minimum
Einstellbereich: OFF / -26.9...75.0 °C
Werkseinstellung: 10.0 °C
Alarm Maximum
Einstellbereich: OFF / -26.9...75.0 °C
Werkseinstellung: 35.0 °C
Beispiel für Anzeige bei Unterschreitung der Einstellung "Alarm Minimum" abwechselnd
zur Istwertanzeige.
Relais "K1" fällt ab (wenn nicht invertiert).
Beispiel für Anzeige bei Überschreitung der Einstellung "Alarm Maximum" abwechselnd
zur Istwertanzeige.
Relais "K1" fällt ab (wenn nicht invertiert).
4.01 ... 4.02
4.01 4.02
...
Grundeinstellung
Betriebsart
Einstellung der Betriebsart z. B.
E1 Analog In
Bei allen Betriebsarten der Gruppe 4 (
"DSG500 ".
Auswahl Sensormessbereich: "DSG 50", "DSG100*", "DSG200", "DSG300*",
"DSG500", "DSG1000", "DSG2000", "DSG4000", "DSG6000"
(* kein Standardtyp).
Bei Sensoren mit 0 - 20 mA oder 4 - 20 mA Signal (
Messbereich von "DSG50"... "DSG6000" auswählen.
Bei nicht vorprogrammiertem Messbereich ist die Eingabe des Sensormessbereiches
erforderlich.
Beispiel mit 0 - 10 V Sensor und Messbereich 0 - 400 Pa (proportionales Ausgangs-
signal):
E1 Analog In = 0 - 10 V, E1 Min. = 0.0 Pa, E1 Max. = 400 Pa, E1 Dezimal = 1, E1
Einheit = Pa
E1 Offset
Sensorabgleich mit Vergleichsmessgerät
Art.-Nr.
29/80
| |
2K ).
4.01
4.01 4.02 ) "E1 Analog In" Werkseinstellung auf
,
Stecker für Eingangssignal),
Programmierung
