Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C
9.7.7.2

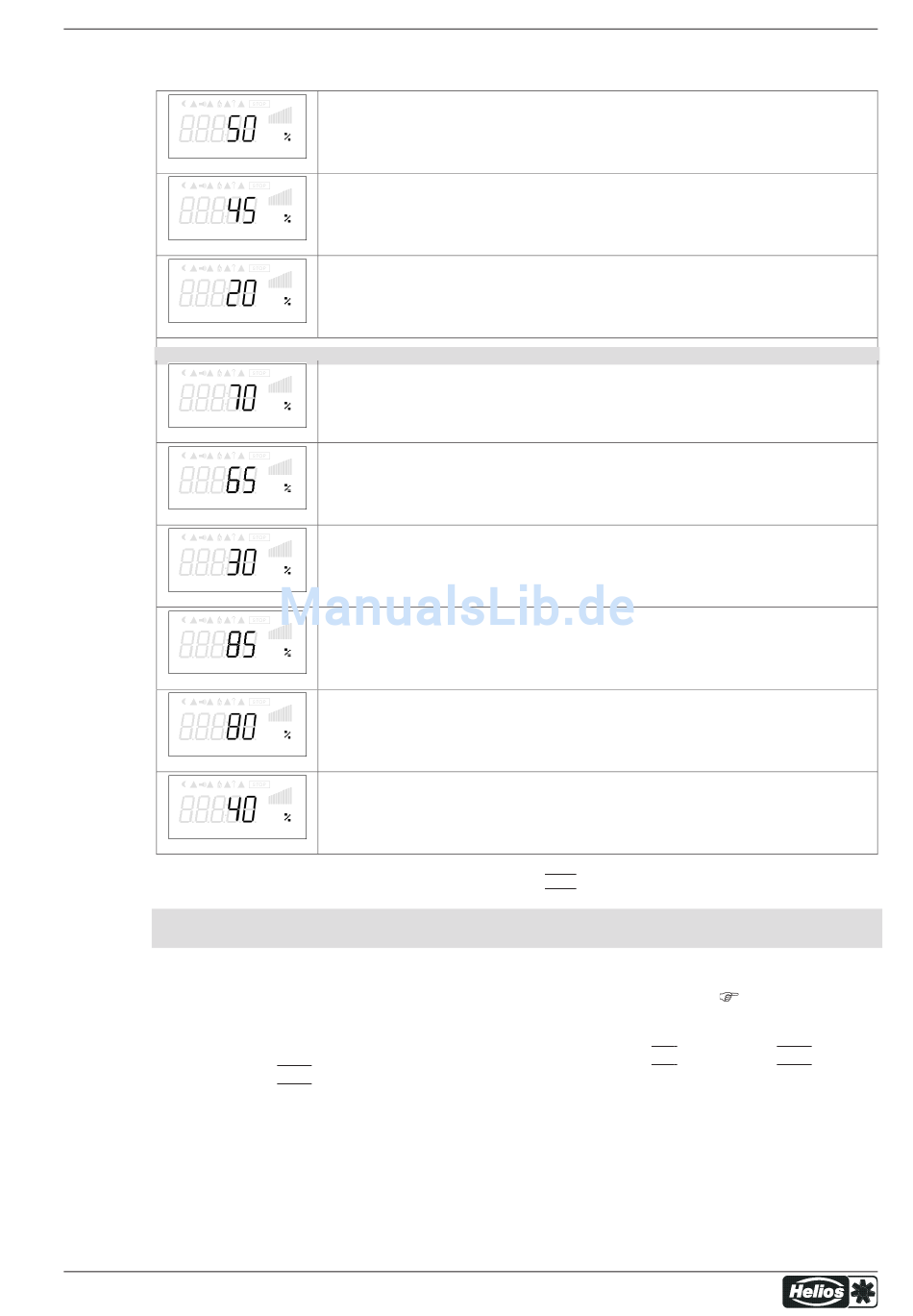

Ansteuerung Gruppe 2/3/4 über Relais
EIN Wert Gruppe2
AUS Wert Gruppe2
nmin bei Gruppe2
EIN Wert Gruppe3
AUS Wert Gruppe3
nmin bei Gruppe3
EIN Wert Gruppe4
AUS Wert Gruppe4
nmin bei Gruppe4
*
Solange im IO Setup "K Funktion" nicht programmiert Anzeige:
Für nachfolgende Gruppen sind höhere Einstellungen zu wählen. Ausschaltwert der Gruppe immer
unter Einschaltwert.
Funktion
•
Gruppe 1 stufenlos geregelt über das Leistungsteil des Gerätes "Master" (
•
Über die Relaisausgänge "K1..K4" werden weitere Motoren über Schütze direkt an Netzspan-
nung geschaltet. Abhängig von der Anzahl der zusätzlichen Gruppen ist die Programmierung
der Funktion für die Relais erforderlich (IO Setup / K.. Funktion:
Gruppe 3,
L-BAL-E188-D 1305
EIN Wert Gruppe2
Einschaltwert für Gruppe2
Einstellbereich: 0 - 100 %
Werkseinstellung: 50 % *
AUS Wert Gruppe2
Ausschaltwert für Gruppe2
Einstellbereich: 0 - 100 %
Werkseinstellung: 45 % *
nmin bei Gruppe2
Minimalwert für Gruppe2
Einstellbereich: 0 - 100 %
Werkseinstellung: 20 % *
Bei mehr als zwei Gruppen Erweiterungsmodul erforderlich (auf Anfrage).
EIN Wert Gruppe3
Einschaltwert für Gruppe3
Einstellbereich: 0 - 100 %
Werkseinstellung: 70 % *
AUS Wert Gruppe3
Ausschaltwert für Gruppe3
Einstellbereich: 0 - 100 %
Werkseinstellung: 65 *
nmin bei Gruppe3
Minimalwert für Gruppe3
Einstellbereich: 0 - 100 %
Werkseinstellung: 30 % *
EIN Wert Gruppe4
Einschaltwert für Gruppe4
Einstellbereich: 0 - 100 %
Werkseinstellung: 85 % *
AUS Wert Gruppe4
Ausschaltwert für Gruppe4
Einstellbereich: 0 - 100 %
Werkseinstellung: 80 % *
nmin bei Gruppe4
Minimalwert für Gruppe4
Einstellbereich: 0 - 100 %
Werkseinstellung: 40 % *
|
|
13K
= Gruppe 4). Reihenfolge einhalten!
Art.-Nr.
|
|
- - - -
38/80
Programmierung
Motoranschluss).
|
|
|
|
8K
= Gruppe 2,
12K
=
