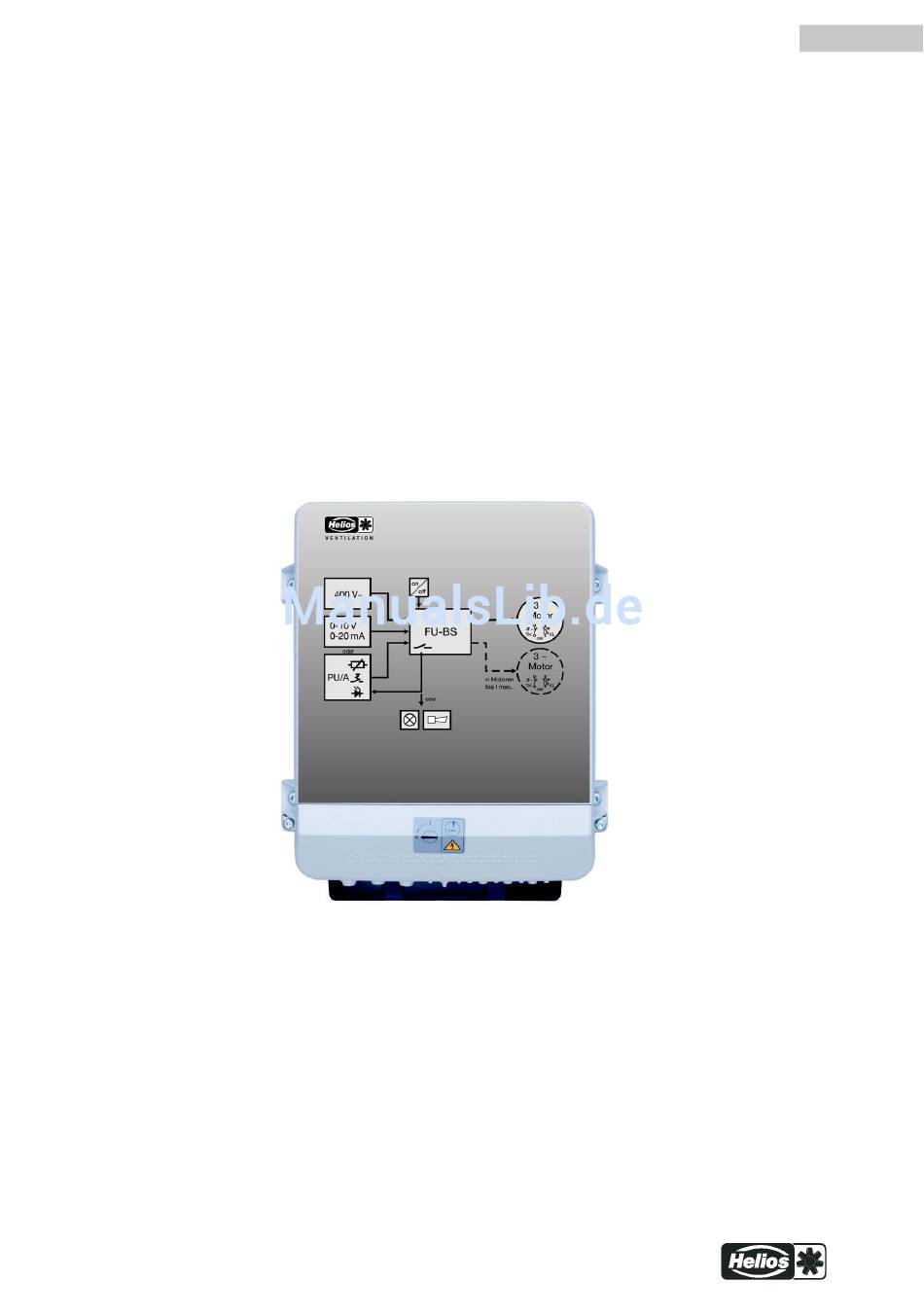

- Seite 1 FU Basic FU-BS Helios Ventilatoren Frequenzumrichter mit integriertem Sinuslter für 3 ~ Ventilatoren Nr. 82935. 001/0113 Montage- und Betriebsvorschrift Drehzahlsteller mit 0...10 V Eingang zur Vorgabe der Ventilatordrehzahl L-BAL-E187-D 1309 Index 001 Art.-Nr.
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Inhaltsübersicht Allgemeine Hinweise ............ - Seite 3 Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS 5.13 Potenzial der Steuerspannungsanschlüsse ....... . .
-
Seite 4: Allgemeine Hinweise
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Allgemeine Hinweise 1 Allgemeine Hinweise Bedeutung der Betriebsanleitung Lesen Sie vor Installation und Inbetriebnahme sorgfältig diese Betriebsanleitung, um einen korrekten Gebrauch sicherzustellen! Wir weisen darauf hin, dass diese Betriebsanleitung nur gerätebezogen und keinesfalls für die... -
Seite 5: Produktsicherheit
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Sicherheitshinweise Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Warnung vor gefährlicher Spannung oder gefährlichem Strom. Information Wichtige Zusatzinformationen und Anwendungstipps. -
Seite 6: Arbeiten Am Gerät / Gefährdung Durch "Rest-Spannung
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Sicherheitshinweise Arbeiten am Gerät / Gefährdung durch “Rest-Spannung” Information Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur von einer Elektrofachkraft, entsprechend den elektrotechnischen Regeln (u. a. DIN EN 50110 od. DIN EN 60204) vorgenom-... -
Seite 7: Beschäftigung Von Betriebsfremdem Personal
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Produktübersicht Alle am Gerät angebrachten Sicherheits- und Warnhinweise dürfen nicht entfernt werden und • müssen leserlich bleiben. Beschäftigung von betriebsfremdem Personal Instandhaltungs- und Wartungsarbeiten werden häufig von betriebsfremdem Personal durchgeführt, das die speziellen Umstände und die daraus resultierenden Gefahren oft nicht kennt. Diese Personen müssen ausführlich über die Gefahren in ihrem Tätigkeitsbereich informiert werden. -
Seite 8: Mindestplatzbedarf
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Montage Vor der Montage Gerät aus Verpackung nehmen und auf eventuelle Transportschäden über- • prüfen! • Gerät mit geeigneten Befestigungsmitteln auf sauberen, tragfähigen Untergrund montieren und nicht verspannen! Eine Montage auf vibrierendem Untergrund ist nicht zulässig, sofern keine Angaben zur Rüttel- •... -
Seite 9: Elektrische Installation
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Elektrische Installation 5 Elektrische Installation Sicherheitsvorkehrungen Gefahr durch elektrischen Strom Arbeiten an elektrischen Teilen dürfen nur von einer Elektrofachkraft oder elektrisch • unterwiesenen Personen unter Aufsicht einer Elektrofachkraft gemäß den Regeln der Technik durchgeführt werden. -
Seite 10: Erforderliche Qualitätsmerkmale Der Netzspannung
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Elektrische Installation 5.3.2 Erforderliche Qualitätsmerkmale der Netzspannung Gefahr durch elektrischen Strom Die Netzspannung muss den Qualitätsmerkmalen der EN 50160 und den definierten Normspannun- gen der IEC 60038 entsprechen! 5.3.3 Ableitstrom, Festanschluss, Schutzleiter Gefahr durch elektrischen Strom Der maximale Ableitstrom ist abhängig vom Gerätetyp und der anliegenden Netzspannung (... -
Seite 11: U/F Kennlinie
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Elektrische Installation 5.5.3 U/f Kennlinie Diagramm Vorgabesignal und U/f Kennlinie (quadratisch) = 50 Hz 100 % = 48.5 Hz edge = 0 % [Hz] start Analog In 1 0...10 V 0...20 mA 90 100 0...100 % PWM... -
Seite 12: Analog Eingang "E1" Zur Vorgabe Der Ventilatordrehzahl
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Elektrische Installation Analog Eingang “E1” zur Vorgabe der Ventilatordrehzahl Das Gerät besitzt einen analog Eingang zur Vorgabe der Ventilatordrehzahl. Anschluss “E1” / “GND” (Analog In 1). Werkseitig sind die internen Stecker “E1.1” und “E1.2” in der Position für ein 0...10 V Drehzahlvor- gabesignal. -
Seite 13: Gefahr Durch Elektrischen Strom
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Elektrische Installation 0...100 % PWM Ansteuerung über externes Vorgabesignal PWM D1 GND 10V D1 GND 10V 24V (10 V) E1,1 E1,2 E1,1 E1,2 10 k f = 1...10 kHz 31.01.12 i_jumper_if_basic_pwm.eps 15...28 V Gefahr durch elektrischen Strom •... -
Seite 14: Bypass-Schaltung
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Inbetriebnahme 5.12 Bypass-Schaltung Bei einer Bypass-Schaltung (Reglerumgehung mit Netzspannung) ist zu beachten: • Gegenseitige Verriegelung von Netzschütz und Bypass-Schütz. Zeitverzögerung bei Umschaltung mindestens 1 Sekunde. • Mit Abschalten des Schützes am Umrichterausgang muss die “Freigabe” (ON / OFF) mit •... -
Seite 15: Diagnose / Störungen
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Diagnose / Störungen 7 Diagnose / Störungen Über die interne Status LED werden die Betriebszustände über einen Blinkcode signalisiert. 10 x 11 x 06.09.2011 v_flash_explain_1_11.VSD Relais Reaktion des Gerätes Code Erklärung Behebung Gerät schaltet bei fehlender Netzspan-... - Seite 16 Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Diagnose / Störungen Relais Reaktion des Gerätes Code Erklärung Behebung IGBT Fault Das Gerät schaltet ab, erneuter Anlauf- versuch nach ca. 60 s Code 9. Erdschluss oder Kurzschluss am Um- richterausgang. Endgültige Abschaltung, wenn nach drit-...
-
Seite 17: Anhang
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Anhang Relais Reaktion des Gerätes Code Erklärung Behebung Motorstörung Das Gerät schaltet aus und nicht wieder ein. Auslösen eines angeschlossenen Ther- mostatschalters bzw. Temperaturfühlers Prüfung Motor und Anschluss, dann abgefallen, 13 - 14 bzw. - Seite 18 Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Anhang Hochlaufzeit 20 sec Rücklaufzeit 20 sec Strombegrenzung 120 % Leistungsfaktor > 0,9 Eingangswiderstand Drehzahlvorga- bei Eingang 0...10 V: R > 100 kΩ besignal bei Eingang 0...20 mA: R = 100 Ω...
-
Seite 19: Maximale Belastung Abhängig Von Netzeingangsspannung Und Umgebungstemperatur
Netzspannung: 3 ~ 208 (-15 %)...415 V (+6 %) Max. Umgebungstemperatur: 40 °C • z. B. Typenbezeichnung: FU-BS 5 => Bemessungsstrom = 5 A Bei davon abweichenden Bedingungen sind die nachfolgende Tabellen für den “Maximalen Motor- strom” zu beachten! Leistungsreduzierung bei erhöhten Umgebungstemperaturen Die maximal zulässige Umgebungstemperatur der Geräte beträgt 40 °C. -
Seite 20: Anschlussplan
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Anhang Anschlussplan 8.2.1 Anschlussplan Standard 0(4)-20 mA Relais FU-BS Betriebsmeldung TP=Kaltleiter 0-100% PWM 250V/2A TB=Thermo- 0-10 V kontakt 13 14 L1 L2 L3 U V W Motor oder 3~ 400 V bei den Typen 10 / 14 A 10mm²... -
Seite 21: Maßblatt [Mm]
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Anhang Maßblatt [mm] FU-BS 2.5 FU-BS 5/8/10/14 L-BAL-E187-D 1309 Index 001 Art.-Nr. 21/22... -
Seite 22: Service Und Information
Montage- und Betriebsvorschrift FU Basic – Typenreihe FU-BS Anhang Service und Information HELIOS Ventilatoren GmbH & Co • Lupfenstraße 8 • 78056 VS-Schwenningen HELIOS Ventilateurs • Le Carré des Aviateurs • 157 av. Charles Floquet • 93150 Le Blanc Mesnil Cedex HELIOS Ventilatoren AG •...
