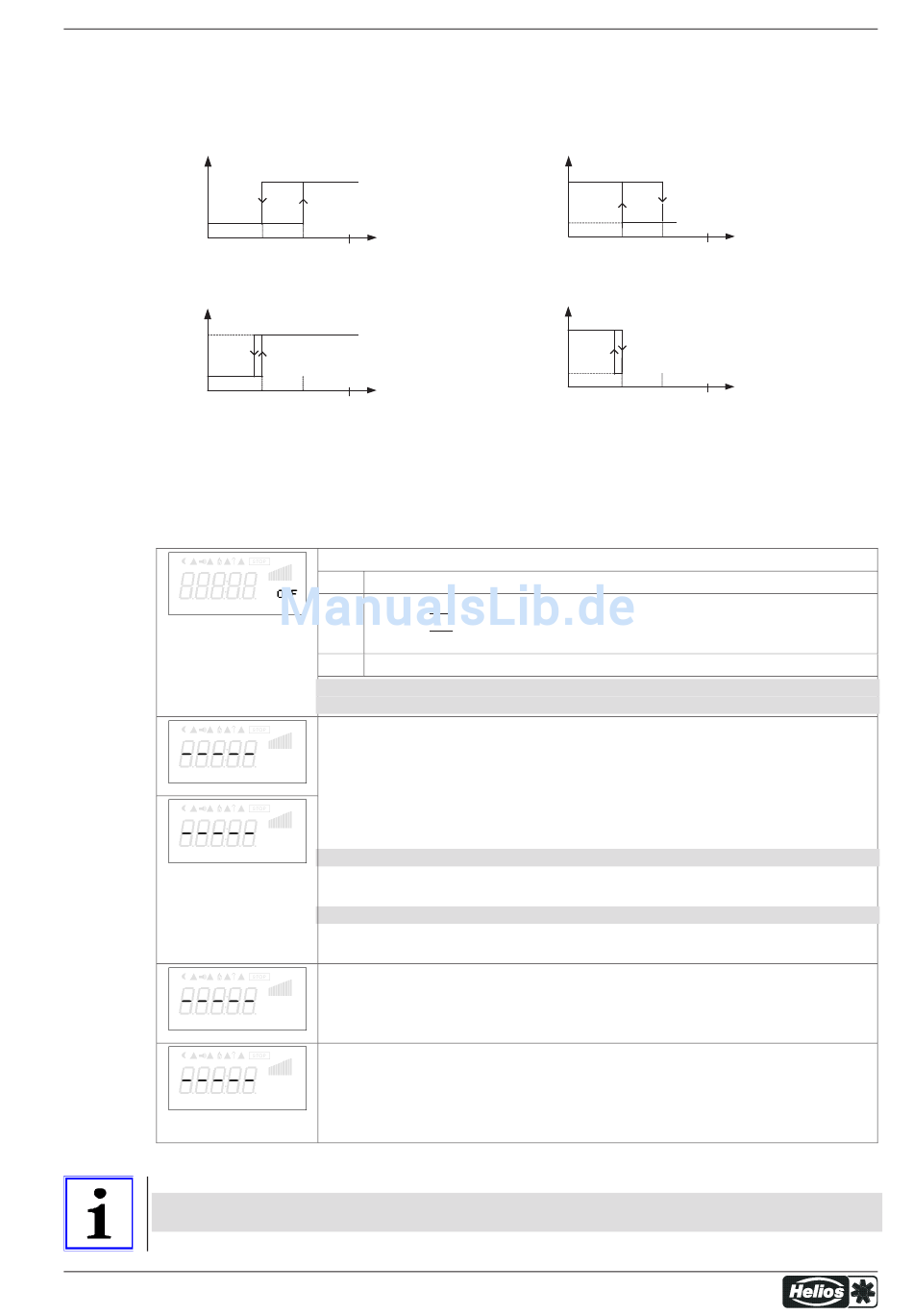

Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C
Beispiel Meldung über Relais
nicht invertiert
IO Setup: K1 Funktion = 4K
IO Setup: K1 Invertierung = OFF
1
0
1
0
A Aussteuerung
Schaltpunkt ohne Hysterese! Wird "Ausst. min." höher als "Ausst. max." eingestellt, so ist nur "Ausst.max"
wirksam.
9.9.2 Grenzwerte in Abhängigkeit des anliegenden Vorgabe- bzw. Sensorsignals
GW E1 Funktion
GW E1 min.
GW E1 max
GW E1 Hysterese
GW E1 Verzoeg.
Information
Wert für maximales Eingangssignal stets höher als Wert für minimales Eingangssignal einstellen!
E1 Max. > E1 Min.
L-BAL-E188-D 1305
"K1"
A
min max 100 %
A
max min 100 %
11.05.2007
v_grenzwert_ausst_k1_ni.vsd
Folgende Funktionen können dieser Grenzwertmeldung zugeordnet werden
OFF keine Funktion
1L Meldung mit Sammelstörung eines programmierten Relais (IO Zuordnung
Funktion
Warnsymbol im Display, "AL" Code im Ereignisspeicher.
Wird im Menü Ereignisse lediglich als Message "msg" angezeigt.
2L
Im IO Setup kann unabhängig von diesen Einstellungen ein separates Relais zuge-
ordnet werden.
Beide Werte für E1 ("E1 Min." und "E1 Max.") sind getrennt voneinander einstellbar und
wirken bei entsprechender Programmierung gemeinsam auf ein Relais. Wird eine
Funktion aktiviert bzw. ein Relais zugeordnet, sind beide Einstellungen ("min" und
"max)" zunächst auf "OFF".
Es kann sowohl mit einer als auch mit beiden Grenzwertmeldungen gearbeitet werden.
Gleiche Einstellung gilt für "E2 Min." und "E2 Max.", nachfolgend Beschreibung für
"E1".
Unterschreitung des Signals ("E1 Min.").
Unterschreitet das Signal den eingestellten Wert "E1 Min.", so wird dies gemeldet bis
der eingestellte Wert (plus einstellbare Hysterese) wieder überschritten wird.
Überschreitung des Signals ("E1 Max.").
Überschreitet das Signal den eingestellten Wert "E1 Max.", so wird dies gemeldet bis
der eingestellte Wert (minus Hysterese) wieder unterschritten wird.
E1 Hysterese
Einstellbereich Hysterese in der Maßeinheit des programmierten Eingangssignals.
E1 Verzoegerung
Zeitverzögerung von Überschreitung "Ausst. max." bis Meldung über Relais und Alarm-
symbol.
Einstellbereich: 0 - 120 sec.
Werkseinstellung: 2 sec.
:

Invertiert

IO Setup: K1 Funktion = 4K
IO Setup: K1 Invertierung = OFF
1
0
1
0
A Aussteuerung
| |
2K ).
Art.-Nr.
53/80
Programmierung
A
min max 100 %
A
max min 100 %
11.05.2007
v_grenzwert_ausst_k1_i.vsd
