Montage- und Betriebsvorschrift FU Comfort – Typenreihe FU-C
9.10.13

Ausblendung von Drehzahlen

Ausblendung von bis zu drei Drehzahlbereichen.
Es ist unter Umständen möglich, störende Geräusche, die durch Resonanzen bei bestimmten Dreh-
zahlen entstehen können, zu vermeiden.

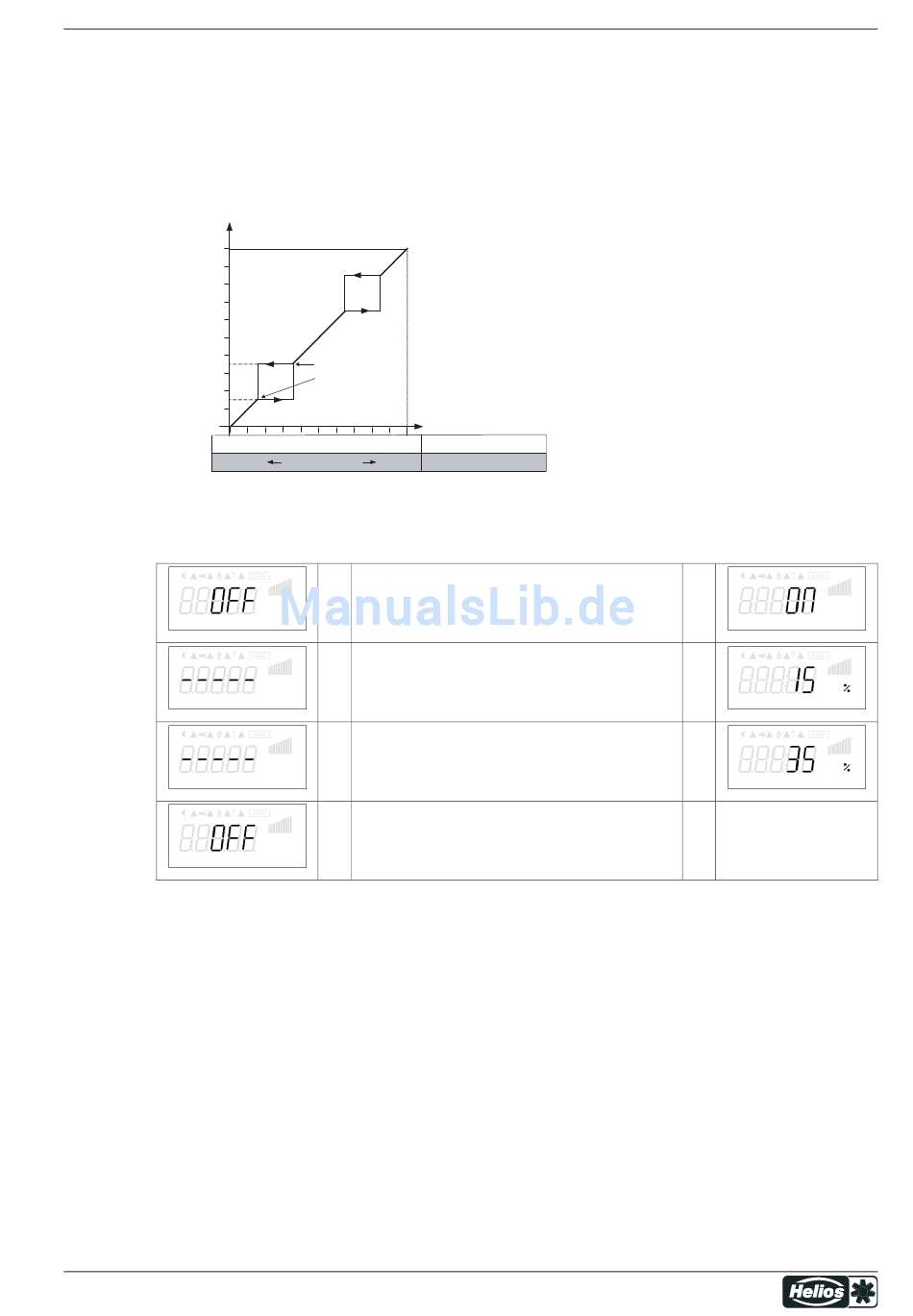

Beispiel für Ausblendung von 2 Bereichen (idealisiertes Prinzipschaubild)
A
100 %
50 %
0 %
I
S
A Aussteuerung
S Sollwert
R Regelbereich
D Drehzahlsteller: Vorgabesignal
P P-Regler: Regelabweichung
Ausblendung1
Bereich1 Min.
Bereich1 Max.
Ausblendung2
L-BAL-E188-D 1305
2
35 % max
1 15 % min
09.05.2007
v_ausblendung_prz.vsd
100 %
50 % D
I
R P
werkseitig ist keine Ausblendung aktiv = "OFF"
→
Einstellung für "Bereich1 Min."
→
Einstellbereich: "Abschaltfrequenz" - "Bereich 1
Max."
Einstellung für "Bereich1 Max."
→
Einstellbereich: "Bereich 1 Max." - "Max. Frequenz"
Identische Vorgehensweise bei Ausblendung2 und
→
Ausblendung3, soweit gewünscht
Art.-Nr.
Einstellung je nach Gerätetyp in: %, Hz, rpm
61/80
Programmierung
→
Ausblendung1
→
Bereich1 Min.
→
Bereich1 Max.
usw.
→
