9.6 Menügruppe Info
Info
Frequenz
Motorstrom
Vorgabe Extern1
E1 Istwert
E2 Istwert
Sollwert 1
Frequenz
Motorstrom
MinLuftAbschalt.
L-BAL-E188-D 1305

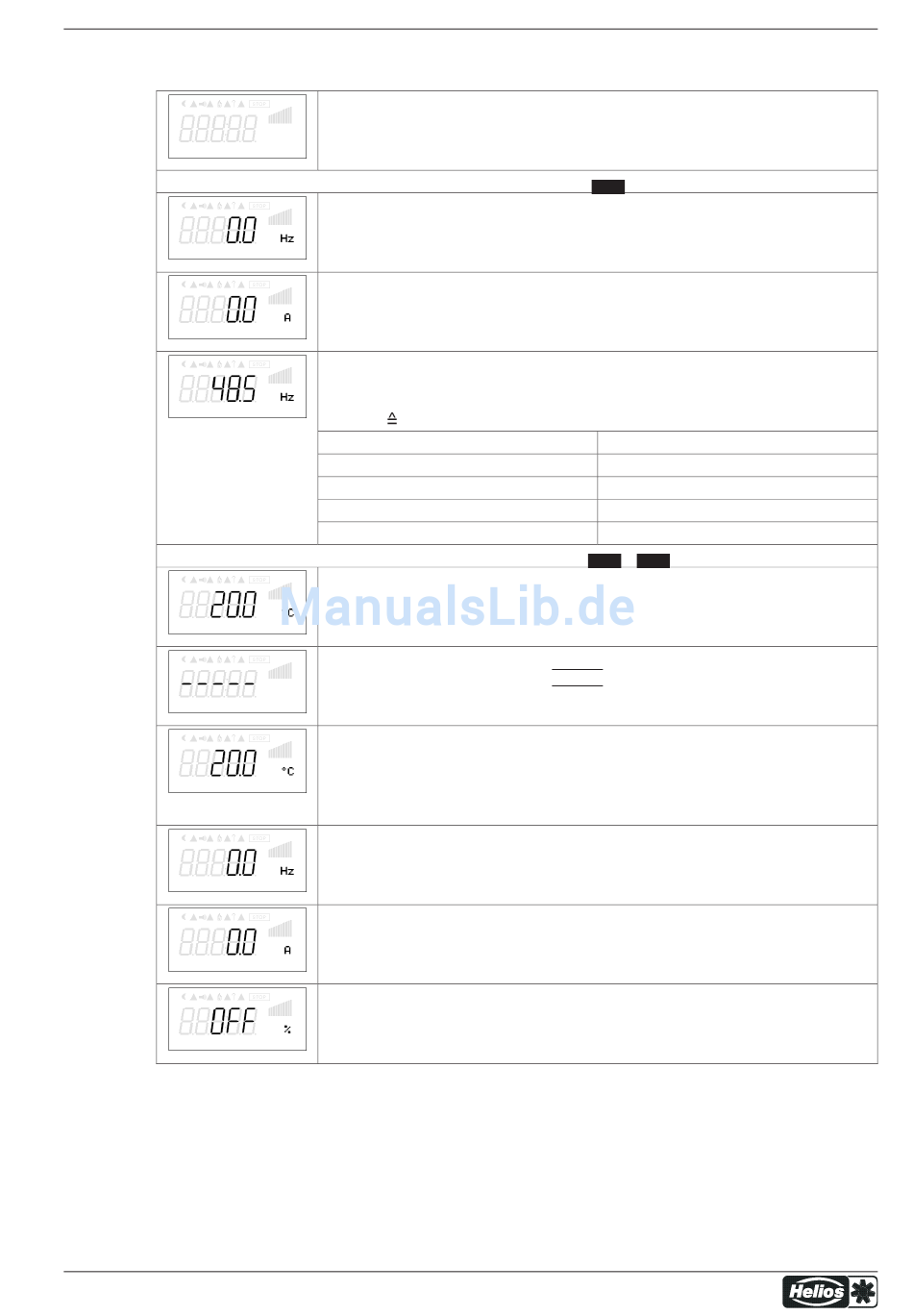

Menügruppe Info
Info bei Betriebsart Steller
Ausgangsfrequenz des Frequenzumrichters.
Anzeige des Motorstroms (Messgenauigkeit ca. +/- 10 %)
Anzeige des momentan aktiven Vorgabesignals.
Die Prozentangabe entspricht der internen Ansteuerung des Leistungsteils unter Be-
rücksichtigung der Einstellungen "Min. Drehzahl" und "Max. Drehzahl".
0 - 100 % 0 - 10 V, 10 - 0 V, 0 - 20 mA, 20 - 0 mA, 4 - 20 mA, 20 - 4 mA
Anzeige:
Vorgabe "Extern1"
Vorgabe "Extern2"
Vorgabe "Intern1"
Vorgabe "Intern2"
Info bei Betriebsarten als Regler
Momentaner Istwert gemessen an Sensor 1.
Je nach Sensorart in: mbar, m
Bei Betrieb mit 2 Sensoren Anzeige für "Istwert 2".
Wenn Funktion nicht aktiv, Anzeige
Anzeige des aktiven Sollwertes auf den das Gerät arbeitet.
"Sollwert 1" unter Menü "Einstellung"
"Sollwert 2" unter Menü "Einstellung"
"Sollwert extern" = Vorgabe über externes 0 - 10 V Signal. Bei aktiviertem Handbetrieb
wechselt die Anzeige ständig zwischen Istwert und dem Wert für Handbetrieb.
Ausgangsfrequenz des Frequenzumrichters
Anzeige des Motorstroms (Messgenauigkeit ca. +/- 10 %)
Zustand der Mindestluftabschaltung
"ON" = Abschaltung, wenn der eingestellte Sollwert (+/- Wert "Min. Luft. Abschalt."
Wert) erreicht wird.
"OFF" = keine Abschaltung, d. h. Betrieb mit Mindestluftrate.
Art.-Nr.
34/80
1.01
Gerät arbeitet auf:
Signal an "E1" / "GND"
Signal an "E2" / "GND"
Menü "Vorgabe Intern1"
Menü "Vorgabe Intern2"
2.01 ... 6.01
3 3
/h, °C, V, mA, usw.
/s, m/s, Pa, %, bar, m
| |
- - - - -
Programmierung
