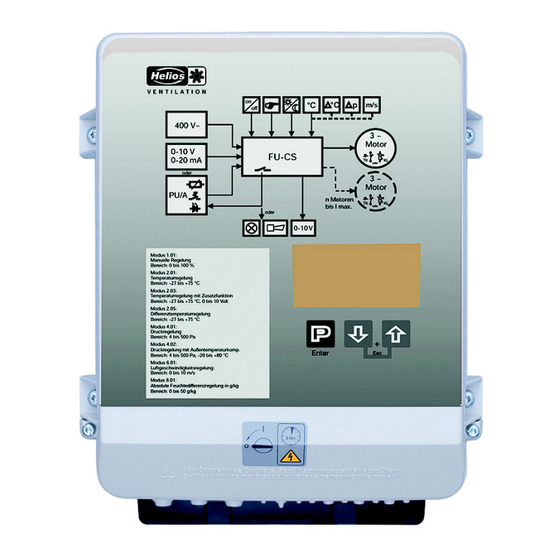

FU Comfort Sinus
FU-CS
Helios Ventilatoren
Frequenzumrichter mit integriertem Sinuslter für
3 ~ Ventilatoren
Nr. 82937. 002/0220
Montage- und Betriebsvorschrift
HINWEIS: "Inbetriebnahmeassistent beachten, siehe Kapitel "Erste Inbetriebnahme"
L-BAL-E304-D 2004
Art.-Nr.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Helios FU Comfort Sinus

Inhaltszusammenfassung für Helios FU Comfort Sinus

  • Seite 1 FU Comfort Sinus FU-CS Helios Ventilatoren Frequenzumrichter mit integriertem Sinuslter für 3 ~ Ventilatoren Nr. 82937. 002/0220 Montage- und Betriebsvorschrift HINWEIS: "Inbetriebnahmeassistent beachten, siehe Kapitel "Erste Inbetriebnahme" L-BAL-E304-D 2004 Art.-Nr.

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsvorschrift FU Comfort Sinus Inhaltsübersicht Allgemeine Hinweise ............
  • Seite 3 Montage- und Betriebsvorschrift FU Comfort Sinus Analog Ausgang (0 - 10 V) “A1” .........
  • Seite 4 Montage- und Betriebsvorschrift FU Comfort Sinus 9.8.9 Gruppensteuerung ..........
  • Seite 5 Montage- und Betriebsvorschrift FU Comfort Sinus Protokoll ..............

  • Seite 6: Allgemeine Hinweise

    Montage- und Betriebsvorschrift FU Comfort Sinus Allgemeine Hinweise 1 Allgemeine Hinweise Die Einhaltung der nachfolgenden Vorgaben dient auch der Sicherheit des Produktes. Sollten die angegebenen Hinweise insbesondere zur generellen Sicherheit, Transport, Lagerung, Montage, Be- triebsbedingungen, Inbetriebnahme, Instandhaltung, Wartung, Reinigung und Entsorgung / Recycling nicht beachtet werden, kann das Produkt eventuell nicht sicher betrieben werden und kann eine Gefahr für Leib und Leben der Benutzer und dritter Personen darstellen.

  • Seite 7: Symbolerklärung

    Montage- und Betriebsvorschrift FU Comfort Sinus Sicherheitshinweise Symbolerklärung Sicherheitshinweise werden durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt. Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Gefahr durch gefährliche, elektrische Spannung! Tod oder schwere Körperverletzung können...

  • Seite 8: Arbeiten Am Gerät

    Montage- und Betriebsvorschrift FU Comfort Sinus Sicherheitshinweise Arbeiten am Gerät Information Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur von einer Elektrofachkraft, entsprechend den elektrotechnischen Regeln (u. a. EN 50110 oder EN 60204) vorgenommen werden! Gefahr durch elektrischen Strom • Es ist grundsätzlich verboten, Arbeiten an Geräteteilen durchzuführen, die unter Spannung stehen.

  • Seite 9: Beschäftigung Von Betriebsfremdem Personal

    Montage- und Betriebsvorschrift FU Comfort Sinus Produktübersicht • Alle am Gerät angebrachten Sicherheits- und Warnhinweise dürfen nicht entfernt werden und müssen leserlich bleiben. Beschäftigung von betriebsfremdem Personal Instandhaltungs- und Wartungsarbeiten werden häufig von betriebsfremdem Personal durchgeführt, dass die speziellen Umstände und die daraus resultierenden Gefahren oft nicht kennt. Diese Perso- nen müssen ausführlich über die Gefahren in ihrem Tätigkeitsbereich informiert werden.

  • Seite 10: Transport

    Montage- und Betriebsvorschrift FU Comfort Sinus Montage Transport • Das Gerät ist ab Werk entsprechend der vereinbarten Transportart verpackt. • Das Gerät sollte nur in Originalverpackung transportiert werden. • Schläge und Stöße während des Transports sind zu vermeiden. • Bei Transport von Hand beachten Sie die zumutbaren menschlichen Hebe- und Tragekräfte.

  • Seite 11: Befestigung Des Gerätes

    Montage- und Betriebsvorschrift FU Comfort Sinus Montage Befestigung des Gerätes Die Art der Befestigung und die Anzahl der Befestigungspunkte sind abhängig von der Gehäuseaus- führung. Für eine sichere Befestigung müssen alle zur Verfügung stehenden Befestigungspunkte verwendet werden. Gehen Sie wie folgt vor: Typ FU-CS2.5...

  • Seite 12: Kabeleinführung

    Montage- und Betriebsvorschrift FU Comfort Sinus Montage Typ FU-CS8...18 (FU-CS22) Befestigung an 4 Punkten GM00005A_M 15.12.2015 Befestigungspunkte “1” - “4” bohren. " Gerät mit Schrauben befestigen. " Typ FU-CS32...50 Befestigung an 8 Punkten GM00002A_M 15.12.2015 8 Befestigungspunkte bohren. " Die Schrauben der Befestigungspunkte “1” - “4” bis auf einen Abstand von ca. 5 mm eindrehen und "...

  • Seite 13: Gehäuse Mit Aluminium Grundplatte

    Montage- und Betriebsvorschrift FU Comfort Sinus Montage Gehäuse mit Aluminium Grundplatte 1 Kabeleinführung mit Stufenstutzen (werkseitig montiert) 1A 3 x max. 18 mm 1B 3 x max. 14 mm 1C 3 x max. 11 mm 1D 4 / 8 x max. 8 mm 2 beiliegende Kabeleinführung für Verschraubungen...

  • Seite 14: Elektrische Installation

    Montage- und Betriebsvorschrift FU Comfort Sinus Elektrische Installation 5 Elektrische Installation Sicherheitsvorkehrungen Gefahr durch elektrischen Strom • Arbeiten an elektrischen Teilen dürfen nur von einer Elektrofachkraft oder elektrisch unterwiesenen Personen unter Aufsicht einer Elektrofachkraft gemäß den Regeln der Technik durchgeführt werden.

  • Seite 15: Maximale Anschlussquerschnitte Für Klemmen Leistungsteil

    Montage- und Betriebsvorschrift FU Comfort Sinus Elektrische Installation Maximale Anschlussquerschnitte für Klemmen Leistungsteil Netz Motor flexibel flexibel starr starr FU-CS2.5 2,5 mm 2,5 mm 2,5 mm 2,5 mm FU-CS8 2,5 mm 2,5 mm 2,5 mm 2,5 mm FU-CS10 2,5 mm...

  • Seite 16: Netzanschluss

    Montage- und Betriebsvorschrift FU Comfort Sinus Elektrische Installation Netzanschluss 5.4.1 Netzspannung Der Netzanschluss erfolgt an den Klemmen: PE, L1, L2, L3 und N (je nach Typ). Dabei ist unbedingt darauf zu achten, dass die Netzspannung innerhalb der zulässigen Toleranzangaben liegt ( Techni- sche Daten und seitlich angebrachtes Typenschild).

  • Seite 17: Abschaltung Zwischen Controller Und Motor (Reparaturschalter)

    Montage- und Betriebsvorschrift FU Comfort Sinus Elektrische Installation Information Es empfiehlt sich, jeden Ventilator mit einem separaten Motorschutzgerät zu versehen. 5.6.2 Abschaltung zwischen Controller und Motor (Reparaturschalter) Ein Reparaturschalter ist vorzugsweise vor dem Controller anzubringen (Abschaltung Zuleitung). Bei kompletter Abschaltung (gesamte Last) nach dem Controller muss die Freigabe (Reglersperre = AUS / EIN) mit abgeschaltet werden.

  • Seite 18: Analog Ausgang (0 - 10 V) "A1

    Montage- und Betriebsvorschrift FU Comfort Sinus Elektrische Installation Gefahr durch elektrischen Strom Niemals Netzspannung am Signaleingang anlegen! Analog Ausgang (0 - 10 V) “A1” Dem analogen Ausgang 0 - 10 V können unterschiedliche Funktionen zugeordnet werden (siehe IO Setup: Analogausgang “A”). Anschluss an den Klemmen “A” - “GND” = “Analog Out” (I siehe Technische Daten / Anschlussplan).

  • Seite 19: Empfehlung Für Leitungstypen

    Montage- und Betriebsvorschrift FU Comfort Sinus Elektrische Installation Information • Es ist unbedingt auf richtigen Anschluss zu achten, d.h. “A (D+)” muss auch an den folgenden Geräten an “A (D+)” angeschlossen sein. Gleiches gilt für “B (D-)”. • Zusätzlich muss eine "GND"-Verbindung hergestellt werden, da ungleiches Potential (über 10 V!) zur Zerstörung der RS-485 Schnittstelle führt (z.

  • Seite 20: Automatische Adressierung

    Montage- und Betriebsvorschrift FU Comfort Sinus Elektrische Installation Schirmanschluss richtig Schirmanschluss falsch Information • Die Adressierung erfolgt über ein externes Terminal oder einen PC mit entsprechender Software (automatische Adressierung siehe nachfolgendes Kapitel). • Die MODBUS Register Beschreibung und das Informationsblatt “Netzwerkaufbau MODBUS” kann über unsere Supportabteilung V-STE für Regelsysteme - Lufttechnik angefordert werden.

  • Seite 21: Usb Schnittstelle

    Montage- und Betriebsvorschrift FU Comfort Sinus Elektrische Installation Information • Außer der Datenverbindung “A (D+)”, “B (D-)” der “ID1 - ID2” und der “GND” Verbindung dürfen keine weiteren Adern der Datenleitung benutzt werden. • Die Anschlüsse für die automatische Adressierung “ID1” und “ID2” sind elektrisch nicht direkt miteinander verbunden.

  • Seite 22: Grundeinstellungen

    Montage- und Betriebsvorschrift FU Comfort Sinus Grundeinstellungen 6 Grundeinstellungen Betriebsart und Signaleingang Information Eine einfache Installation ist durch die Auswahl vorprogrammierter Betriebsarten möglich (siehe Inbetriebnahme). 1.01 Die grundsätzliche Funktion des Gerätes wird hierdurch bestimmt, werkseitig = Drehzahlsteller (Ansteuerung über 0 - 10 V Signal). Bei Auswahl der applikationsbezogenen Betriebsarten wird automatisch die Regler-Konfiguration vorgenommen.

  • Seite 23: Betrieb Mit Zweitem Regelkreis

    Montage- und Betriebsvorschrift FU Comfort Sinus Grundeinstellungen Betriebsart und Signal an E1, E2 Betrieb mit zweitem Regelkreis Über die Auswahl der Betriebsart wird die Funktion für Regelkreis 1 bestimmt. Dieser wirkt auf den Ausgang für den Motoranschluss. Bei Bedarf ist der Betrieb mit einem zweiter Regelkreis möglich, dieser besitzt eine separate Istwert- erfassung und einen separaten Ausgang.

  • Seite 24: E2 Funktionen Für Aktivierung Regelkreis

    Montage- und Betriebsvorschrift FU Comfort Sinus Grundeinstellungen E2 Funktionen für Aktivierung Regelkreis 2: Werkseinstellung E2 Funktion Funktion zweiter Regelkreis E2 Analog 2.Sollwert 1 Temperatur Temperaturregelung TF / LTR, 20.0 °C LTK, LTA (8E) Voreinstellungen und Sensorauswahl siehe Betriebsart 2.01 Kälte-Druck Funktion nicht zulässig!

  • Seite 25: Funktionserweiterung Für Digitale Eingänge "D1" Und "D2" Bei Betrieb Mit Zweitem Regelkreis

    Montage- und Betriebsvorschrift FU Comfort Sinus Grundeinstellungen Einstellung 2.Sollwert 2 Sollwert 2 für Regelkreis 2 Einstellung “Sollwert 2” z. B. für reduzierten Wert im Nachtbetrieb. - - - - - Umschaltung Sollwert 1/2 über externen Kontakt (solange keine Zuordnung erfolgt 2.Sollwert 2...

  • Seite 26: Externer Sollwert / Externe Drehzahlvorgabe Im Handbetrieb

    Montage- und Betriebsvorschrift FU Comfort Sinus Inbetriebnahme Externer Sollwert / Externe Drehzahlvorgabe im Handbetrieb Externe Sollwertvorgabe bzw. ein externer Handbetrieb ist mit einem 0 - 10 V (0 - 20 mA, 4 - 20 mA) Signal an den Klemmen “E2” und “GND” möglich. “E2” in Grundeinstellung konfigurieren. Für Potenziometer Analog Out 1 (Klemmen “A1”) auf Funktion...

  • Seite 27: Erste Inbetriebnahme

    Montage- und Betriebsvorschrift FU Comfort Sinus Inbetriebnahme Erste Inbetriebnahme 1. Bevor die Erstinbetriebnahme stattfinden kann, müssen alle erforderlichen Komponenten angeschlossen sein (siehe Anschlussplan Standard). 2. Das Gerät hat einen Inbetriebnahmeassistenten Es werden folgende Parameter abgefragt: a) Sprache b) Motorbemessungsstrom c) Protection Mode *...

  • Seite 28: Vorgehensweise Bei Der Inbetriebnahme (Außerhalb Von Assistenten)

    Montage- und Betriebsvorschrift FU Comfort Sinus Inbetriebnahme Vorgehensweise bei der Inbetriebnahme (Außerhalb von Assistenten) Reihenfolge Einstellung Prüfen, ob am Eingang “TB/TP In” Thermostatschalter bzw. Temperaturfühler des Motors angeschlossen sind. Wenn die Motorschutzfunktion des Gerätes nicht benötigt wird, sind die beiden Klemmen “TB / TP” zu brücken.

  • Seite 29: Menü-Übersicht Betriebsart 1.01

    Montage- und Betriebsvorschrift FU Comfort Sinus Inbetriebnahme Menü-Übersicht Betriebsart 1.01 Einstel- Grundein- Controller Grenzwer- Motor Start Info Ereignisse IO Setup Diagnose lung stellung Setup Setup 50.0 Hz 22.0 A 1.01 0.0 Hz Vorgabe In- Motorstoe- Ausst. MotorBe- Motor Betriebsart Frequenz...

  • Seite 30: Bedienelemente Und Menü

    Montage- und Betriebsvorschrift FU Comfort Sinus Bedienelemente und Menü 8 Bedienelemente und Menü Multifunktions - LC Display und Tastatur Display Anzeige der Menügruppe Anzeigefenster Staturs Zeile Position des Menüs in der Menügruppe Symbole Aussteuerung Leistungsteil (Regelkreis 1) Aussteuerung 0 - 10 V Ausgang (wenn Regelkreis 2...

  • Seite 31: Menüführung

    Montage- und Betriebsvorschrift FU Comfort Sinus Bedienelemente und Menü Menüführung Anzeige im Display nach Einschalten der Netz- Main menu Info spannung Start Darstellung für Menüsprache Englisch = “GB” (Aus- Setting 0.0 Hz lieferungszustand). Protocol Frequency Umschaltung zwischen “Info” * und “Hauptmenü”...

  • Seite 32: Menüstruktur

    Montage- und Betriebsvorschrift FU Comfort Sinus Bedienelemente und Menü Menüstruktur PIN 0010 User ← ← ← ← → → → → Service Hauptmenü ▼ ▼ ▼ ▼ ▼ Info Hauptmenü Hauptmenü Hauptmenü Hauptmenü ▲ ▲ ▲ ▲ Start ▲ ↔...

  • Seite 33: Programmierung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9 Programmierung Anzeige in SI-Einheiten oder Imperial-Einheiten (US) Nachfolgende Beschreibung für Anzeige in SI-Einheiten (Werkseinstellung). Bei Umstellung auf Imperial-Einheiten (US), sind die entsprechenden Umrechnungsfaktoren zu beachten ( Menü- gruppe Start / US-Einheiten). Drehzahlsteller 1.01...

  • Seite 34: Diagramm Vorgabesignal Und Ausgangsfrequenz

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Vorgabe Intern1 Einstellung Einstellbereich manuelle Drehzahlvorgabe: “Min. Drehzahl” - “Max. Drehzahl” Werkseinstellung: 25.0 Hz 25.0 Hz Vorgabe Intern1 Vorgabe Intern2 Einstellung Einstellung “Vorgabe Intern2” z. B. für reduzierten Wert im Nachtbetrieb. Umschaltung Intern 1/2 über externen Kontakt (Anzeige solange keine Zuordnung...

  • Seite 35: Temperaturregelung 2.01

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Temperaturregelung 2.01 2.05 9.2.1 Grundeinstellung 2.01 2.05 Grundeinstellung Hauptmenü Einstellung Protokoll Grundeinstellung Controller Setup IO Setup Betriebsart Grundeinstellung Einstellung der Betriebsart z. B. 2.01 2.01 Betriebsart Grundeinstellung E1 Analog In Der Sensoreingang ist bei den Betriebsarten der Gruppe werkseitig auf Sensoren der Typenreihe “TF”...

  • Seite 36: Einstellungen Für Den Betrieb 2.01

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung E2 Funktion Grundeinstellung Der zweite Signaleingang ist bei Betriebsarten mit einem Sensor werkseitig nicht aktiviert. Bei Betriebsarten mit zwei Sensoren wird die Funktion automatisch mit programmiert. E2 Funktion Der zweite analog Eingang ist somit belegt und weitere Funktionszuordnungen sind nicht möglich.

  • Seite 37: Regelbereich

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Sollwert 2 Einstellung Einstellung “Sollwert 2” z. B. für reduzierten Wert im Nachtbetrieb. Umschaltung Sollwert 1/2 über externen Kontakt (Anzeige solange keine Zuordnung - - - - - erfolgt: - - - - - IO Setup).

  • Seite 38: Funktionsdiagramme Temperaturregelung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.2.3 Funktionsdiagramme Temperaturregelung Beispiel 1: Temperaturregelung in Werkseinstellung “Kühlfunktion” (idealisiertes Prinzipschaubild) 100 % Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % 50 % Min. 20 °C 10 K 30 °C...

  • Seite 39: Zusätzlich Für : Relais Für Heizung Oder Kühlung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Offset AnalogOut Einstellung Sollwert für diesen Ausgang ist der Sollwert für die Lüftung +/- Einstellung “Offset”. Einstellbereich: +/- 10,0 K bezogen auf aktiven Sollwert. 0.0 K Beispiel zur Ansteuerung eines Klappenstellmotors: Offset AnalogOut Bei Werkseinstellung “0,0 K”...

  • Seite 40: Temperaturverlauf Bei Umprogrammierung Auf Ansteuerung Einer Kühlung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Einstellung Hyst. DigitalOut Schalthysterese des Relais Einstellbereich: 0...10,0 K, Werkseinstellung: 1,0 K (Kelvin) 1.0 K Hyst. DigitalOut Temperaturverlauf bei werkseitiger Einstellung für K2 Funktion im IO Setup z. B. für Ansteuerung einer Heizung.

  • Seite 41: Druckregelung Klimatechnik 4.01

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Einstellung Alarm Maximum Einstellbereich: OFF / -49,9...150,0 °C 35.0 °C Werkseinstellung: 35.0 °C Alarm Maximum Beispiel für Anzeige bei Unterschreitung der Einstellung “Alarm Minimum” abwech- Info selnd zur Istwertanzeige. Relais “K1” fällt ab (wenn nicht invertiert).

  • Seite 42: Einstellbare "E2 Funktion" Bei Betriebsarten Mit Einem Sensor

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung E2 Funktion Grundeinstellung Der zweite Signaleingang ist bei Betriebsarten mit einem Sensor werkseitig nicht aktiviert. Bei Betriebsarten mit zwei Sensoren wird die Funktion automatisch mit programmiert. E2 Funktion Der zweite Analogeingang ist somit belegt und weitere Funktionszuordnungen sind nicht möglich.

  • Seite 43: Außentemperaturabhängige Sollwertanpassung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Max. Drehzahl (Drehzahlbegrenzung nur bei Bedarf) Einstellung Einstellbereich: “Max. Frequenz” (siehe Motor Setup) - “Min. Drehzahl” Werkseinstellung: 50.0 Hz 50.0 Hz Max. Drehzahl Einstellung Handbetrieb “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON”...

  • Seite 44: Luftgeschwindigkeitsregelung 6.01

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Luftgeschwindigkeitsregelung 6.01 9.4.1 Grundeinstellung 6.01 Hauptmenü Grundeinstellung Start Einstellung Protokoll Grundeinstellung Controller Setup Betriebsart Grundeinstellung Einstellung Betriebsart 6.01 6.01 Betriebsart Grundeinstellung E1 Analog In 6.01 werkseitig auf Sensortyp “MAL10 ” einge- Der Sensoreingang ist bei Betriebsart stellt.

  • Seite 45: Einstellungen Für Den Betrieb 6.01

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Grundeinstellung “E2 Funktion” Einstellbare • | = Externer Sollwert z. B. über externes Signal (0 - 10 V) statt Einstellung “Sollwert 1” . 0 - 10 V 0 - 100 % Sensormessbereich. E2 Funktion •...

  • Seite 46: Absolute Feuchte Differenz Regelung 8.01

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Handbetrieb Einstellung “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON” = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü “Drehzahl Handbetrieb” Handbetrieb Einstellung Drehzahl Handbetrieb Manuelle Drehzahlvorgabe ohne Beeinflussung durch ein externes Signal.

  • Seite 47: Einstellungen Für Den Betrieb 8.01

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Grundeinstellung E2 Funktion • 8.01 Die E2 Funktion ist bei der Betriebsart vorprogrammiert = Regelung auf Differenzwert zwischen Sensor 1 und Sensor 2. Vorprogrammierter Sensor: Typ “AFS 0-10V” E2 Funktion “E2 Funktion” Einstellbare (alternativ) •...

  • Seite 48: Menügruppe Start

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Min. Drehzahl (Grunddrehzahl nur bei Bedarf) Einstellung → “Abschaltfrequenz” (siehe Motor Setup) - “Max. Drehzahl” Einstellbereich: Werkseinstellung: Min. Drehzahl Max. Drehzahl (Drehzahlbegrenzung nur bei Bedarf) Einstellung Einstellbereich: “Max. Frequenz” (siehe Motor Setup) - “Min. Drehzahl”...

  • Seite 49: Anzeige Von Gerätename Und Softwareversion

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung PIN Eingabe Start Das Servicemenü für die Installation kann vor unbeabsichtigten Änderungen durch - - - - einen PIN-Code geschützt werden. Mit weiteren PIN-Codes ist das Zurücksetzen auf PIN Eingabe Voreinstellungen möglich. PIN 0010 Freischalten der Serviceebene, wenn PIN-Schutz eingeschaltet.

  • Seite 50: Menügruppe Info

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Start Individuelle Gerätenummer SN: 154036311039 Menügruppe Info Nach dem Einschalten der Netzspannung oder nach dem Verlassen der Einstellmenüs mit der Esc-Tastenkom- bination wird der erste Menüpunkt in der Menügruppe Info angezeigt (Anzeige abhängig von gewählter Betriebs- art).

  • Seite 51: Controller Setup

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Info Anzeige des aktiven Sollwertes auf den das Gerät arbeitet. “Sollwert 1” unter Menü “Einstellung” 0 °C “Sollwert 2” unter Menü “Einstellung” Sollwert 1 “Sollwert extern” = Vorgabe über externes 0-10 V Signal. Bei aktiviertem Handbetrieb wechselt die Anzeige ständig zwischen Istwert und dem Wert für Handbetrieb.

  • Seite 52: Einstellschutz Aktivieren, Pin 1234

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Start Einstellung Protokoll Bei eingeschaltetem PIN-Schutz wird dieser automatisch nach ca. 15 Minuten ohne Tastenbetätigung aktiv. Möglichkeiten um den PIN-Schutz vorzeitig zu aktivieren: • Durchführung der Funktion “Reset” in der Menügruppe “Start”. •...

  • Seite 53: Limit

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Bei “Alarm Sensoren” = “ON” (werkseitig) werden Sensorstö- Controller Setup rungen als “Alarm” abwechselnd zum Istwert angezeigt und im Menü “Protokoll” gespeichert. Ein programmiertes Störmelderelais (werkseitig Relais K2) Alarm Sensoren Sensor1 meldet die Sensorstörung.

  • Seite 54: Wirkungsumkehr Der Regelfunktion

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Mindestabschalt. = OFF (Werkseinstellung) Ist keine “Min. Drehzahl” eingestellt, bleibt der Venti- 100 % Min. 35 % Max. = 100 % lator bei Erreichen des Sollwertes stehen. Ist eine “Min. Drehzahl” eingestellt (z. B. 20 %), so erfolgt keine Abschaltung des Ventilators.
  • Seite 55 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Controller Setup Der Regeltyp bestimmt die Art und Weise, wie sich die Stellgröße bei einer Differenz zwischen Sollwert und Istwert verhält. Die Regeltechnik kennt dafür Standardalgorith- men, die aus einer Kombination von drei Verfahren bestehen:...

  • Seite 56: Gruppensteuerung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.8.9 Gruppensteuerung 9.8.9.1 Gruppe Variante Die Ansteuerung von Gruppen kann über den analogen Ausgang “A” oder die Relaisausgänge “K1” und “K2” erfolgen. Bei Bedarf kann das Erweiterungsmodul Typ Z-Modul B nachgerüstet werden. Auf diesem befinden sich weitere Eingänge und Ausgänge (IOs) , die für die Gruppensteuerung verwendet werden...
  • Seite 57 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Beispiel Gruppe 2 über 0 -10 V Fout Standard Fout @ Analog Out = 5A G2 ON = 50 % Controller Master 0...100 % Analog Analog Analog Out = 5A Signal 0 – 10 V...

  • Seite 58: Gruppe Variante 2: Eine Geregelte Gruppe Und Bis Zu Drei Geschaltete Gruppen

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.8.9.3 Gruppe Variante 2: Eine geregelte Gruppe und bis zu drei geschaltete Gruppen Ansteuerung Gruppe 2/3/4 über Relais EIN Wert Gruppe2 Controller Setup Einschaltwert für Gruppe2 Einstellbereich: 0 - 100 % 50 %...

  • Seite 59: Anzeigetext Für Externe Meldung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Funktion • Gruppe 1 stufenlos geregelt über das Leistungsteil des Gerätes “Master” ( Motoranschluss). • Über die Relaisausgänge “K1..K4” werden weitere Motoren über Schütze direkt an Netzspannung geschaltet. Abhängig von der Anzahl der zusätzlichen Gruppen ist die Programmierung der Funktion für die Relais erforderlich (IO Setup / K..

  • Seite 60: Versatz Regelsignal

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.8.11 Versatz Regelsignal Versatz Regels. 1 Controller Setup Bei Bedarf kann die Kennlinie für die Ansteuerung des Motorausgangs angepasst werden. Damit diese Funktion aktiv wird, muss für den Ausgang “A1” die Funktion aktiviert werden IO Setup.

  • Seite 61: Com2 Funktion

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Controller 1 Comparator Sensor 2 Cout Controller 2 Sensor 1 Cout = C1 @ C1 > C2 Cout = C2 @ C2 > C1 20.08.2014 v_comparator_c1_c2.vsd 9.8.13 COM2 Funktion IO Setup Einstellmöglichkeiten: •...

  • Seite 62: Zuordnung: Virtuelle Ios / Reale Ios

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.2 Zuordnung: virtuelle IOs / reale IOs Es wird zwischen virtuellen IOs und realen IOs unterschieden. • Reale IOs sind physikalische Eingänge, physikalische Ausgänge und Timerfunktionen auf dem Gerät selbst, auf Erweiterungsmodulen und auf Geräten, die über die MODBUS-Schnittstelle ange- bunden sind.
  • Seite 63 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Beispiel: Zuordnung von Eingängen für Temperatursensoren 1 Übersichtsanzeige der virtuellen Eingänge "AI1-AI6" mit Anzeige der Istwerte und der programmierten Funktionen 2 Zuordnung realer Eingang "E1" auf FU-CS zu virtuellem Eingang "AI1" 3 Zuordnung realer Eingang "E2" auf FU-CS zu virtuellem Eingang "AI2"...

  • Seite 64: Beispiel Für Mögliche Zuordnung Für Analogeingang Ai1 Und Ai2

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Beispiel für mögliche Zuordnung für Analogeingang AI1 und AI2 Werkseitige Zuordnung Getauschte Zuordnung Dem virtuellen Eingang "AI1" ist der reale Eingang Dem virtuellen Eingang "AI1" ist der reale Eingang "E1" zugeordnet. "E2" zugeordnet.

  • Seite 65: Übersicht Der Möglichen Analogen Ausgänge

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.3 Analoge Ausgänge “AO” Menüaufbau Analog Out AO1 (10.00V, 1A) AO2 (OFF) Übersicht der möglichen analo- ▲ AO3 (OFF) gen Ausgänge ▼ AO4 (OFF) AO5 (OFF) P↓ ↑ ESC Festspannung 10 V Einstellung der gewünschten...
  • Seite 66 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Einstellung der gewünschten Funktion Funktion Beschreibung keine Funktion Festspannung 10V Festspannung +10 V (Werkseinstellung) (1A) 1.Regelsignal Proportional der internen Ansteuerung des Leistungsteils (Regelkreis 1) unter Berück- sichtigung “Min. Drehzahl” und “Max. Drehzahl”. (2A) •...

  • Seite 67: Signaleinstellungen

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Signaleinstellungen Mit den Einstellungen “Min.” / “Max.” kann die Kennlinie der Ausgangsspannung angepasst werden. Min. Einstellbereich: 0 - 10 V Werkseinstellung: 0 V 0.0 V Min. Die Einstellung für “Min.”muss unter “Max.” liegen.

  • Seite 68: Analoge Eingänge "Ai

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.4 Analoge Eingänge “AI” Information Da die Funktion des anlogen Eingangs AI1durch die gewählte Betriebsart bestimmt wird und die Einstellung der Funktion für den Eingang AI2 in den Grundeinstellungen erfolgt, unterscheidet sich der Menüaufbau von AI und AI2 zu den nachfolgenden Eingängen AI3 bis AI6.

  • Seite 69: Übersicht Der Möglichen Analogen Eingänge

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Menü-Übersicht für “AI3” und “AI6” Analog In AI1 (0.00V, 2A) AI2 (10.00V, 1A) Übersicht der möglichen analo- ▲ AI3 (OFF) gen Eingänge ▼ AI4 (OFF) AI5 (OFF) P↓ ↑ ESC Einstellung der gewünschten...
  • Seite 70 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Funktion Beschreibung Funktion Bei Betriebsarten als Regler über 2.01 = Externer Sollwert z. B. über externes Signal (0 - 10 V) statt Einstellung “Sollwert Ext. Sollwert 1” (1E) Ext. Handbetrieb Externer Handbetrieb über externes Signal (0 - 10 V). Umschaltung zwischen Ein- stellung am Gerät und externem Handbetrieb über digitalen Eingang...

  • Seite 71: Übersicht Der Möglichen Digitalen Ausgänge

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.5 Digitale Ausgänge “DO” Menüaufbau Digital Out DO1 (0, 1K) DO2 (1, 2K) Übersicht der möglichen digita- ▲ DO3 (OFF) len Ausgänge ▼ DO4 (OFF) DO5 (OFF) P↓ ↑ ESC Betriebsmeldung Einstellung der gewünschten...

  • Seite 72: Einstellung Der Gewünschten Funktion

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Einstellung der gewünschten Funktion Den Relaisausgängen “K1” und “K2” können unterschiedliche Funktionen zugeordnet werden. Bei gleicher Funktionszuordnung für “K1” und “K2” arbeiten diese parallel. Funktion Beschreibung Keine Funktion Relais bleiben immer in Ruhestellung, d. h. abgefallen.
  • Seite 73 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Funktion Status Regelgerät K1 / K2 1= angezogen 0 = abgefallen Invertierung Betrieb ohne Störung, Netz liegt an Störung mit Meldung über Relais Externe Störung an digitalem Eingang für externe Störung Überschreitung oder Unterschreitungen Aussteuerung Überschreitung oder Unterschreitung der Grenzwerte für “E1”...

  • Seite 74: Übersicht Der Möglichen Digitalen Eingänge

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.6 Digitale Eingänge “DI” Menü-Übersicht Digital In DI1 (OFF) DI2 (OFF) Übersicht der möglichen digita- ▲ DI3 (OFF) len Eingänge ▼ DI4 (OFF) DI5 (OFF) P↓ ↑ ESC Einstellung der gewünschten Funktion Funktion ▲...
  • Seite 75 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Verknüpfung der realen Eingänge D1 und D2 Bei Bedarf können Sie beide reale digitale Eingänge (D1 und D2) als Signalquelle einem virtuellen Eingang DI.. zuordnen. Die Art der Verknüpfung (UND/ODER) von D1 und D2 können Sie durch die Auswahl des entsprech- enden Parameters bestimmen.
  • Seite 76 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Umschaltung “Intern” / “Extern” Sollwert Int./Ext. (6D) Bei Betriebsarten als Regler (ab 2.01 Umschaltung “Sollwert 1” / “Sollwert 2” für Regelkreis 1 Sollwert1/2 (5D) Umschaltung “Intern”/ “Extern” Sollwert Int./Ext. Nur bei Betrieb mit einem Regelkreis möglich! (6D) Umschaltung “Regelung”...

  • Seite 77: Freigabe On/Off, Funktion | 1D

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.6.1 Freigabe ON/OFF, Funktion Fernsteuerung (elektronische Abschaltung) und Reset nach Motorstörung über potenzialfreien Kon- takt. Das Leistungsteil wird elektronisch abgeschaltet, eine Bedienung des Gerätes ist im abgeschal- teten Zustand weiterhin möglich. Signal Ein- und Ausgänge bleiben aktiv.

  • Seite 78: Umschaltung Eingangssignal "E1" / "E2", Funktion | 4D

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.6.4 Umschaltung Eingangssignal “E1” / “E2”, Funktion Umschaltung zwischen Eingangssignal 1 (Analog In 1 an Klemme “E1”) und Eingangssignal 2 (Analog In 2 an Klemme “E2”). Kontakt z. B. an digitalem Eingang “Digital In 1” (Je nach Geräteart an den Klemmen “D1” - “D1”oder “D1”...

  • Seite 79: Intern / Extern, Funktion | 6D

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung • “D1 Invertierung” “OFF” “Sollwert 1” “Sollwert 2” 18 °C bei geöffnetem Kontakt / - - - - - = 25 °C bei geschlossenem Kontakt. Controller n = 0 – 100 % •...

  • Seite 80: Wirkungsumkehr Der Regelfunktion

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Wird für den Eingang 2 “E2 Funktion” die Funktion = programmiert, so wird zwischen “Sollwert 1” bzw. “Sollwert 2” und externem Handbetrieb umgeschaltet. Bei aktiviertem Handbetrieb wechselt die Anzeige ständig zwischen “Istwert” und dem Wert für “Handbetrieb”.

  • Seite 81: Vorgabe Max. Drehzahl On / Off, Funktion | 11D

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.6.10 Vorgabe Max. Drehzahl ON / OFF, Funktion Der unter “Einstellungen” vorgegebene Wert für “Max. Drehzahl” wird über einen digitalen Eingang aktiviert. D. h. das Gerät arbeitet unabhängig von der Regelfunktion fest mit diesem Wert.

  • Seite 82: Timerfunktion Überschreiben | 21D

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.9.6.12 Umschaltung Sollwert 1/2 und Regelbereich 1/2 für Regelkreis 2 Umschaltung zwischen “2.Sollwert 1” / “2.Sollwert 2” und “2.Regelbereich 1” / “2.Regelbereich 2” (nur bei Betrieb mit zweitem Regelkreis möglich). Funktion grundsätzlich wie , zusätzlich wird noch auf Regelbereich 2 umgeschaltet.

  • Seite 83: Grenzwerte

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Beispiel: Drehzahlbegrenzung über Timer (Funktion Über die Zeitschaltuhr wird die maximale Drehzahl für einen bestimmten Zeitraum begrenzt (z. B. Timer EIN von 6.00...10.00 Uhr). Über den Kontakt “Override Timer”, kann die durch die Zeitschaltuhr aktivierte Begrenzung (von 6.00...10.00 Uhr) für eine einstellbare Zeitspanne “Override Time”...

  • Seite 84: Invertiert

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung * Anzeige - - - - solange Funktion = OFF Beispiel Meldung über Relais “K1”: nicht invertiert Invertiert IO Setup: K1 Funktion = 4K IO Setup: K1 Funktion = 4K IO Setup: K1 Invertierung = OFF...

  • Seite 85: Einstellungen

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung E1 Hysterese Grenzwerte Einstellbereich Hysterese in der Maßeinheit des programmierten Eingangssignals. - - - - - GW E1 Hysterese E1 Verzoegerung Grenzwerte Zeitverzögerung bis Meldung über Relais und Alarmsymbol. Einstellbereich: 0 - 120 sec.

  • Seite 86: Grenzwerte In Abhängigkeit Der Abweichung (Offset) Zum Sollwert

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.10.3 Grenzwerte in Abhängigkeit der Abweichung (Offset) zum Sollwert Bei Betriebsarten als Regler (ab 2.01 ) können zwei Grenzwertmeldungen bezogen auf den einge- stellten Sollwert und den gemessenen Istwert (an E1) erfolgen. Nur für aktiven Sollwert von Regelkreis 1! Anzeige bei Betrieb mit zwei Regelkreisen: 1.Offset Funktion, 1.

  • Seite 87: Motor Setup

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Beispiele für Temperaturregelung, für andere Betriebsarten Einstellungen in entsprechender Sensor- einheit. Offset 1 für Meldung bei Überschreitung Offset 2 für Meldung bei Unterschreitung OFF = 20°C - 2 K = 18 °C OFF = 15°C + 2 K = 17 °C ON = 15°C + 5 K = 20 °C...

  • Seite 88: Einstellung Der U/F Kennlinie

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.11.3 Einstellung der U/f Kennlinie Information Das Gerät besitzt werkseitig eine für den Betrieb von Ventilatoren vorprogrammierte quadratische Kennlinie. Bei spannungssteuerbaren Motoren und bei quadratischem Lastmoment (z. B. Ventilatoren- und Pumpenantriebe) wird hiermit in der Regel eine optimale Drehzahlsteuerung erreicht.

  • Seite 89: Startspannung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Technisch bedingt beträgt die Ausgangsspannung max. 95 % der anliegenden Netzspannung. Um den maximalen Volumenstrom der angeschlossenen Ventilatoren dennoch zu erreichen, ist bei unseren Motoren eine Erhöhung der maximalen Frequenz möglich. Hierbei muss ein Stromanstieg mit einberechnet werden.
  • Seite 90 Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Motor Setup Hochlaufzeit Zeitvorgabe, in der der Reglerausgang von 0 % auf 100 % ansteigt. Einstellbereich: 0...350 sec. 40 sec Werkseinstellung: 10 / 20 / 30 / 40 sec. (je nach Geräteart) Hochlaufzeit...

  • Seite 91: Einstellung Drehrichtung

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.11.5 Einstellung Drehrichtung Achtung! Die Drehrichtung des Ventilators bzw. Motors muss bei der Erstinbetriebnahme unbedingt überprüft werden. Bitte beachten Sie hierzu den Richtungspfeil auf dem Motor bzw. Ventilator. Für Schäden, die durch eine falsche Drehrichtung des Motors entstehen, übernehmen wir unter keinen Umständen eine Gewährleistung!

  • Seite 92: Einstellung Bremsverhalten

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.11.7 Einstellung Bremsverhalten DC Bremse Modus Motor Setup Funktionsauswahl der Gleichstrombremsung bei Frequenzumrichtern. Bei Geräten mit werkseitig eingeschaltetem Fangmodus (soweit vorhanden Ein- stellung Fangmodus) ist ein gleichzeitiges Aktivieren des “DC Bremse Modus” nur in DC Bremse Modus Ausnahmefällen sinnvoll.

  • Seite 93: Einstellung Fangmodus

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Motor Setup Boost Funktion ON: automatische Spannungsanhebung eingeschaltet (werkseitig) OFF: automatische Spannungsanhebung ausgeschaltet Boost Funktion Info 23.4 °C Symbol für aktiven Boostvorgang in der Anzeige. E1 Istwert 9.11.9 Einstellung Fangmodus Setzt die Aussteuerung u. U. bei noch schnell drehendem Motor wieder ein, so kann es zur “Über- stromabschaltung”...

  • Seite 94: Ausblendung Von Drehzahlen

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.11.10 Ausblendung von Drehzahlen Ausblendung von bis zu drei Drehzahlbereichen. Es ist unter Umständen möglich, störende Geräusche, die durch Resonanzen bei bestimmten Dreh- zahlen entstehen können, zu vermeiden. Beispiel für Ausblendung von 2 Bereichen (idealisiertes Prinzipschaubild)

  • Seite 95: Funktion Des Timers

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.12.1 Funktion des Timers Bei Bedarf kann das Uhrenmodul Typ Z-Modul-RTC Art.Nr. 380056 nachgerüstet werden, auf der Platine befindet sich dafür der Steckplatz Das Gerät verfügt dann über eine Echtzeituhr. Die Uhr ist gepuffert und besitzt nach ausreichender Dauer mit Spannungsversorgung eine Gangreserve von 2 - 3 Tagen.

  • Seite 96: Einstellung Von Uhrzeit Und Datum

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Funktion Beschreibung * Timer EIN = (@ Timer Invert. = OFF) Umschaltung “Regelung” / “Handbetrieb” Regelung/Hand Handbetrieb Nur bei Betrieb mit einem Regelkreis möglich! (7D) Umschaltung Regelfunktion (z. B. “Heizen” / “Kühlen”) Heizen/Kühlen...

  • Seite 97: Schaltzeiten Eingeben

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Für Nordhalbkugel Für Südhalbkugel Timer Timer Timer Nord Sued Sommerzeit Auto. Sommerzeit Auto. Sommerzeit Auto. Information Wird die Sommerzeitautomatik verwendet, ist das Umschalt Datum und die Umschalt Zeit für beide Einstellungen identisch und nicht veränderbar.

  • Seite 98: Werkseinstellung Ohne Vorprogrammierte Schaltzeiten

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung Werkseinstellung ohne vorprogrammierte Schaltzeiten Mo-So Mo-Fr Sa-So EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- -...

  • Seite 99: Timerfunktion Überschreiben

    Montage- und Betriebsvorschrift FU Comfort Sinus Programmierung 9.12.5 Timerfunktion Überschreiben Bei Bedarf kann der Timerausgang für eine einstellbare Zeit mit einem wählbaren Zustand über- schrieben werden. Die Aktivierung erfolgt über einen digitalen Eingang ( IO Setup Funktion Anwendung: Ausnahmen vom normalen Zeitschaltbetrieb z. B. für manuelle oder automatische Anwesenheitsschalter, Partymode usw.

  • Seite 100: 10 Menütabellen

    Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen UART Mode MODBUS Slave Einstellung Übertragungsformat. Gültige Werte: 8O1, 8N1, 8E1 Werkseinstellung: 8E1 UART Mode 10 Menütabellen 10.1 Menüs der Betriebsarten Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04...

  • Seite 101: Werkseinstellung

    Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04 Parameter Werkseinstellung Sollwert 1 20.0 °C 0.0 °C 250 Pa 5.0 m/s 0.0 g/m 1.Sollwert 1 Sollwert 2 - - - - -...
  • Seite 102 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04 Parameter Werkseinstellung E2 Funktion 2.04 = 4E 4.02 = 6E - - - - - - - - - - E2 Analog In...
  • Seite 103 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04 Parameter Werkseinstellung IO Setup Analog Out Funktion Signal Min. 0.0 V 0.0 V 0.0 V 0.0 V 0.0 V 0.0 V Max.
  • Seite 104 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04 Parameter Werkseinstellung Signal Invertierung Funktion Analog In - - - - - - - - - - - - - - -...
  • Seite 105 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04 Parameter Werkseinstellung Funktion Signal Invertierung Funktion Signal Invertierung Funktion Signal Invertierung Funktion Signal Invertierung Digital In Funktion Signal Invertierung Funktion Signal...
  • Seite 106 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04 Parameter Werkseinstellung Funktion Signal Invertierung Funktion Signal Invertierung Grenzwerte Ausst. Funktion 1.Ausst. Funktion Ausst. min. - - - - - - - - - -...
  • Seite 107 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04 Parameter Werkseinstellung Max. Frequenz 50.0 Hz 87.0 Hz 50.0 Hz 87.0 Hz 50.0 Hz 87.0 Hz Abschaltfrequenz 5.0 Hz 5.0 Hz 5.0 Hz...
  • Seite 108 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Betriebsart User Setting 2.01 4.01 1.01 2.03 2.05 6.01 8.01 4.02 2.04 Parameter Werkseinstellung E2 - Strom 0.00 mA 0.00 mA 0.00 mA 0.00 mA 0.00 mA 0.00 mA E2 - Spannung 0.00 V 0.00 V...

  • Seite 109: Mögliche Zuordnungen Der Ios, Pins

    Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen 10.2 Mögliche Zuordnungen der IOs, PINs Einheiten für analoge Eingänge E1 und E2 Für programmierte Sensoren mit freiem Messbereich (0 - 10 V, 0 - 20 mA, 4 - 20 mA) sind folgende Einheiten einstellbar.
  • Seite 110 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Vorgabe Max. Drehzahl “EIN” / “AUS” Max. Drehzahl Wirkt bei Betrieb mit zwei Regelkreisen auf den jeweils eingestellten Wert “1. Max. (11D) Drehzahl” und “2. Max. Drehzahl”. Timerfunktion überschreiben (bei Betrieb mit Zeitschaltuhr).
  • Seite 111 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Funktion Beschreibung Funktion E2 Sensor Vergleich mit E1 Vergleich E1 (4E) Sensor Differenz zu E1 Differenz E1 (5E) Sensor für Sollwert Außentemperatur geführt Sollwert Absenkung (6E) Messwert z. B. für Grenzwertmeldungen. Anzeige im Info Menü unter “E2 Istwert”.
  • Seite 112 Montage- und Betriebsvorschrift FU Comfort Sinus Menütabellen Bei Betriebsarten als Temperaturregelgerät mit Zusatzfunktionen 2.03 Heizfunktion 2.Heizen EIN - Schaltpunkt: Temperatur = Sollwert +/- Offset (9K) AUS - Schaltpunkt: Temperatur um Hysterese über Einschaltpunkt Kühlfunktion 2.Kühlen EIN - Schaltpunkt: Temperatur = Sollwert +/- Offset...

  • Seite 113: 11 Das Diagnosemenü

    Montage- und Betriebsvorschrift FU Comfort Sinus Das Diagnosemenü 11 Das Diagnosemenü Das Diagnosemenü gibt Aufschluss über den momentanen Betriebszustand des Ge- Hauptmenü rätes. IO Setup Grenzwerte Timer AutoAddressing Diagnose Betriebsstunden am Netz Die Zeitzählung (h:m:s) läuft, sobald Netzspannung das Gerät am Netz liegt und einge- schaltet ist (ohne Störung).

  • Seite 114: Strommessung

    Montage- und Betriebsvorschrift FU Comfort Sinus Das Diagnosemenü 9.0 mA E2 - Strom 4.0 V E2 - Spannung Zustand am Digital Eingang 1 (Digital In 1) ON = Klemmen D1 - D1 gebrückt ↔ OFF = Klemmen D1 - D1 nicht gebrückt Zustand am Digital Eingang 2 (Digital In 2) ON = Klemmen D2 - D2 gebrückt ↔...

  • Seite 115: 12 Protokoll

    Montage- und Betriebsvorschrift FU Comfort Sinus Protokoll 12 Protokoll 12.1 Anzeige und Abfrage von Ereignissen Hauptmenü Ereignisse während des Betriebes können zu einer Fehlfunktion des Gerätes führen. Start Die letzten 100 Ereignisse werden in der Menügruppe “Protokoll” gespeichert. Einstellung Position 1 = jüngstes Ereignis, Anzeige: Protokoll 1/100...

  • Seite 116: Meldungen & Fehlersuche

    Montage- und Betriebsvorschrift FU Comfort Sinus Protokoll 5/10 Protokoll ▼-Taste betätigen um Datum und Uhrzeit der Störung anzuzeigen. Betriebszeit Con. 000026:47:49 Datum Uhrzeit 5/10 Protokoll ▼-Taste erneut betätigen um weitere Details anzuzeigen. 000026:47:49 Datum Uhrzeit 00.00.00 00:00 Back 12.2 Meldungen & Fehlersuche Eine momentan anstehende Alarm- bzw.
  • Seite 117 Montage- und Betriebsvorschrift FU Comfort Sinus Protokoll Display Relais schaltet ** Mögliche Ursache Reaktion des Controllers Behebung Symbol Betrieb Störung Das Gerät schaltet aus, nach ca. 60 s Wiederanlauf. Nach drei aufeinander folgenden Versu- chen (jeweils < 60 s) endgültige Abschal- Kurzschluss am Motoranschluss tung.
  • Seite 118 Montage- und Betriebsvorschrift FU Comfort Sinus Protokoll Display Relais schaltet ** Mögliche Ursache Reaktion des Controllers Behebung Symbol Betrieb Störung Externer Fehler Alternative Fehlertexte programmierbar ( Controller Setup): Filter Das Gerät arbeitet unverändert weiter . wählbar Externer Kontaktgeber ausgelöst Frostschutz Prüfung der Kontaktgeber.

  • Seite 119: 13 Anhang

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang 13 Anhang 13.1 Technische Daten Bemes- Bemes- max. Vor- max. Verlust- Geräusch- Gewicht Gehäuse- sungsstrom* sungstempe- sicherung leistung ca. entwicklung [kg] schutzart ratur Ausgang Art.-Nr. [°C] [dB] FU-CS 2,5 (05871-002) FU-CS 8 54,6...

  • Seite 120: Max. Belastung Abhängig Von Umgebungstemperatur Und Netzspannung

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang -30...+80 °C (FU-CS 22: -30... +70 °C) Zulässiger Temperaturbereich für Lagerung und Transport Max. Zulässige Aufstellungshöhe 0...4000 m über N.N. ≤ 1000 m: keine Einschränkung > 1000 m: max. zulässiger Ausgangsstrom = Stromangabe Typenschild minus 5 % / 1000 m >...

  • Seite 121: Anschlussplan

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang 13.2 Anschlussplan 13.2.1 Anschlussplan Standard L-BAL-E304-D 2004 Art.-Nr. 121/139...

  • Seite 122: Anschlussplan Mit Pu/A

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang 13.2.2 Anschlussplan mit PU/A 13.3 Maßblätter [mm] FU-CS 2,5 L-BAL-E304-D 2004 Art.-Nr. 122/139...
  • Seite 123 Montage- und Betriebsvorschrift FU Comfort Sinus Anhang FU-CS 8...18 (FU-CS 22) FU-CS 32...50 L-BAL-E304-D 2004 Art.-Nr. 123/139...

  • Seite 124: Grundlagen Und Einstellmöglichkeiten "Absolut Feuchte Differenz Regelung

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang 13.4 Grundlagen und Einstellmöglichkeiten "Absolut Feuchte Differenz Regelung" 13.4.1 Hinweis zur Einstellung der Ausgabegröße des Feuchtemesswerts Der AFS 0-10V Sensor hat drei mögliche physikalische Ausgabe Möglichkeiten: 1. Werkseinstellung – MV = Mischungsverhältnis in g/kg (Masse Wasserdampf pro Masse trockene Luft). Mit diesem Feuchtewert ermittelt die Feuchtedifferenzregelung das Trocknungspotential der Außenluft am...

  • Seite 125: Schnelle Ausregelung

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang Schnelle Ausregelung: • Sensorausgabe 0 - 50 g/kg. • Regelbereich 5 entspricht einer Ausgabe von 100 % Ausgangsfrequenz. • Somit entsprechen 0 - 5 g/kg einer Regelung von 0 - 100 % Ausgangsfrequenz.

  • Seite 126: Alternativ Zum 0-10 V Steuerausgang Melderelais Zur Steuerung Eines Ventilators

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang Sollwert 1 0 g/kg Sollwert 1 = Startwert Bei einer Abweichung von 0 findet keine Regelung (Vorschlag) statt. Ist die Abweichung >0 startet die Regelung. 100% = 10 V Ausgabe ist abhängig vom eingestellten Regelbereich.

  • Seite 127: Anschlussvorschlag Ss-1364

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang 13.4.6 Anschlussvorschlag SS-1364 L-BAL-E304-D 2004 Art.-Nr. 127/139...

  • Seite 128: Protection Mode

    Funktion aufmerksam werden. 13.5.1 Beschreibung Die in dieser Montage- und Betriebsvorschrift aufgeführten Helios Frequenzumrichter besitzen eine spezielle Funktion für die Drehzahlsteuerung von Ventilatoren in sicherheitstechnischen Anlagen. Der Schwerpunkt liegt dabei auf einem möglichst langen und zuverlässigen Betrieb der anzusteuern- den Ventilatoren, um die komplette sicherheitstechnische Anlage (z.

  • Seite 129: Betriebsweise Der Drehzahlsteuerung Im Notbetrieb

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang 13.5.2 Betriebsweise der Drehzahlsteuerung im Notbetrieb Für den Notbetrieb (aktivierter “Protection Mode”) sind zwei unterschiedliche Arten der Drehzahlvor- gabe möglich, die Programmierung erfolgt bei der Inbetriebnahme (siehe Inbetriebnahmeassistent). Arten der Drehzahlvorgabe im Notbetrieb: 1.

  • Seite 130: Anzeige Nach Abgeschlossener Programmierung

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang Vorgehensweise im Inbetriebnahmeassistent Reihenfolge Menüpunkt Einstellung Menüsprache Sprache 32 A Motorbemessungsstrom MotorBemessStrom OFF => ON Protection Mode PIN Eingabe 6006 0000 PIN Eingabe Art der Drehzahlvorgabe bei aktiviertem Protection Mode (Notbe- trieb) Extern Extern: Variable Drehzahlvorgabe über externes Signal...

  • Seite 131: Voreinstellungen Der Ios Im Protection Mode

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang 13.5.5 Voreinstellungen der IOs im Protection Mode Mit Programmierung des “Protection Modes” werden in der Grundeinstellung und im IO Setup spezielle Voreinstellungen aktiv. Bitte beachten Sie hierzu die nachfolgende Tabelle in der diese der Werkseinstellung bei Standard Betriebsart 1.01...

  • Seite 132: Notbetrieb (Protection Mode Aktiviert)

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang Werkseinstellung Voreinstellung Parameter Information Standard Betriebsart Protection Mode Mit Protection Mode: digital Eingang “D1” Funktion für Freigabe des Gerätes. Signal Invertierung Mit Protection Mode: digitale Eingang “D2” Funktion für Aktivierung des Protection Modes.

  • Seite 133: Störungserkennung Und Maßnahmen

    Montage- und Betriebsvorschrift FU Comfort Sinus Anhang Der Protection Mode wird unabhängig von folgenden Einstellungen und Betriebszuständen aktiv: • Einstellung Motor in der Menügruppe Start • Abschaltung über digitalen Eingang “D1” (keine Freigabe) • Motorstörung (Unterbrechung zwischen den Klemmen “TB/TP)”...
  • Seite 134 Montage- und Betriebsvorschrift FU Comfort Sinus Anhang Meldungen über die Relais K1+K2 im Notbetrieb (Protection Mode aktiviert) Display/Symbol Relais* Betriebszustand/Störung Verhalten im Protection Mode keine Ab- mit Ab- schaltung schaltung Notbetrieb aktiviert, keine Störung Keine Meldung Auslösen eines angeschlossenen Eine Motorstörung bewirkt keine Ab- Thermostatschalters bzw.
  • Seite 135 Montage- und Betriebsvorschrift FU Comfort Sinus Anhang Display/Symbol Relais* Betriebszustand/Störung Verhalten im Protection Mode keine Ab- mit Ab- schaltung schaltung Keine Abschaltung Zwischenkreisspannung zu hoch => Meldung über Relais K1 DC Überspannung Keine Abschaltung Netzspannung zu hoch => Keine Meldung über Relais K1 + K2 AC Überspannung...

  • Seite 136: Stichwortverzeichnis

    Montage- und Betriebsvorschrift FU Comfort Sinus Index 13.6 Stichwortverzeichnis Ableitstrom Abschaltfrequenz AFS 0-10V Außenmontage Ausblendung Ausgang 0 - 10 V Ausgangsspannung Baudrate Benutzereinstellung Betriebsart COM2 D-Anteil Datum Diagnosemenü Digitale Eingänge Drehmoment Drehrichtung Echt-Effektivwert Eckfrequenz Ein-Quadrantenbetrieb Eingangswiderstand Einstellschutz Ereignisse Erstinbetriebnahme Ex-Bereich...
  • Seite 137 Montage- und Betriebsvorschrift FU Comfort Sinus Index Inbetriebnahmeassistenten Kaltleiter Leitungsschutz Limit lineare Kennlinie Maximalfrequenz Mindestabschaltung Mindestplatzbedarf Mittelwertsbildung MODBUS MODBUS Slave Motoranschluss Motorschutz Motorschutzgerät Motorzuleitung Netzanschluss Netzimpedanz P-Anteil PIN Eingabe PIN-Code PIN-Schutz Protection Mode 5, 27, 131 Protokoll PT1000 17, 35...
  • Seite 138 Montage- und Betriebsvorschrift FU Comfort Sinus Index Stromanstieg Strommessung Technische Daten Timerfunktion U/f Kennlinie Uhrzeit Verlustleistung Vorsicherung Winterzeit Zweileitertechnik zweiter Regelkreis L-BAL-E304-D 2004 Art.-Nr. 138/139...

  • Seite 139: Service Und Information

    Montage- und Betriebsvorschrift FU Comfort Sinus Index 13.7 Service und Information HELIOS Ventilatoren GmbH & Co • Lupfenstraße 8 • 78056 VS-Schwenningen HELIOS Ventilateurs • Le Carré des Aviateurs • 157 av. Charles Floquet • 93150 Le Blanc Mesnil Cedex HELIOS Ventilatoren AG •...
