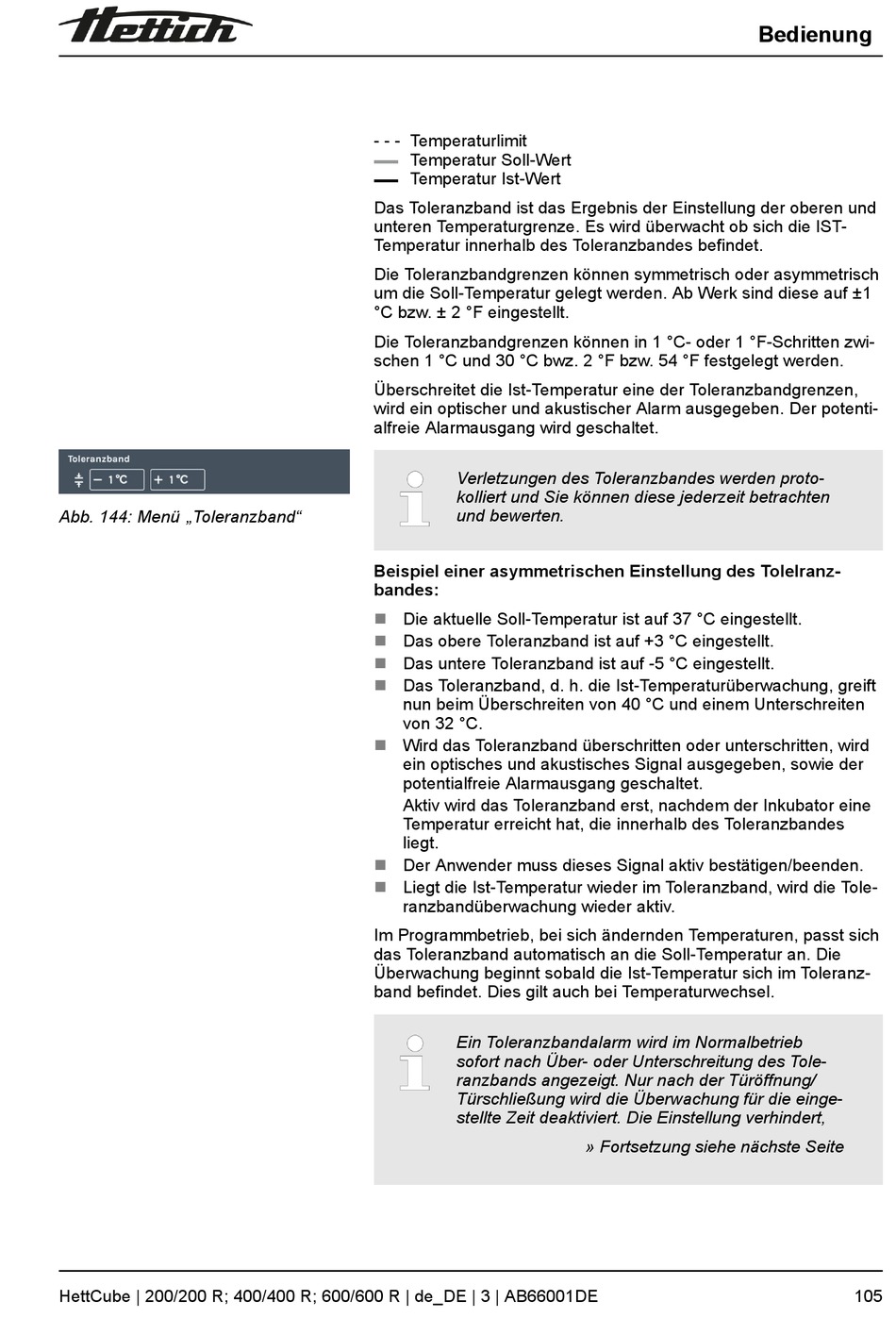

Abb. 144: Menü „Toleranzband"
HettCube | 200/200 R; 400/400 R; 600/600 R | de_DE | 3 | AB66001DE
- - - Temperaturlimit
Temperatur Soll-Wert
Temperatur Ist-Wert
Das Toleranzband ist das Ergebnis der Einstellung der oberen und
unteren Temperaturgrenze. Es wird überwacht ob sich die IST-
Temperatur innerhalb des Toleranzbandes befindet.
Die Toleranzbandgrenzen können symmetrisch oder asymmetrisch
um die Soll-Temperatur gelegt werden. Ab Werk sind diese auf ±1
°C bzw. ± 2 °F eingestellt.
Die Toleranzbandgrenzen können in 1 °C- oder 1 °F-Schritten zwi-
schen 1 °C und 30 °C bwz. 2 °F bzw. 54 °F festgelegt werden.
Überschreitet die Ist-Temperatur eine der Toleranzbandgrenzen,
wird ein optischer und akustischer Alarm ausgegeben. Der potenti-
alfreie Alarmausgang wird geschaltet.
Verletzungen des Toleranzbandes werden proto-
kolliert und Sie können diese jederzeit betrachten
und bewerten.
Beispiel einer asymmetrischen Einstellung des Tolelranz-
bandes:
n
Die aktuelle Soll-Temperatur ist auf 37 °C eingestellt.
n
Das obere Toleranzband ist auf +3 °C eingestellt.
n
Das untere Toleranzband ist auf -5 °C eingestellt.
Das Toleranzband, d. h. die Ist-Temperaturüberwachung, greift
n
nun beim Überschreiten von 40 °C und einem Unterschreiten
von 32 °C.
n
Wird das Toleranzband überschritten oder unterschritten, wird
ein optisches und akustisches Signal ausgegeben, sowie der
potentialfreie Alarmausgang geschaltet.
Aktiv wird das Toleranzband erst, nachdem der Inkubator eine
Temperatur erreicht hat, die innerhalb des Toleranzbandes
liegt.
n
Der Anwender muss dieses Signal aktiv bestätigen/beenden.
n
Liegt die Ist-Temperatur wieder im Toleranzband, wird die Tole-
ranzbandüberwachung wieder aktiv.
Im Programmbetrieb, bei sich ändernden Temperaturen, passt sich
das Toleranzband automatisch an die Soll-Temperatur an. Die
Überwachung beginnt sobald die Ist-Temperatur sich im Toleranz-
band befindet. Dies gilt auch bei Temperaturwechsel.
Ein Toleranzbandalarm wird im Normalbetrieb
sofort nach Über- oder Unterschreitung des Tole-
ranzbands angezeigt. Nur nach der Türöffnung/
Türschließung wird die Überwachung für die einge-
stellte Zeit deaktiviert. Die Einstellung verhindert,
» Fortsetzung siehe nächste Seite
