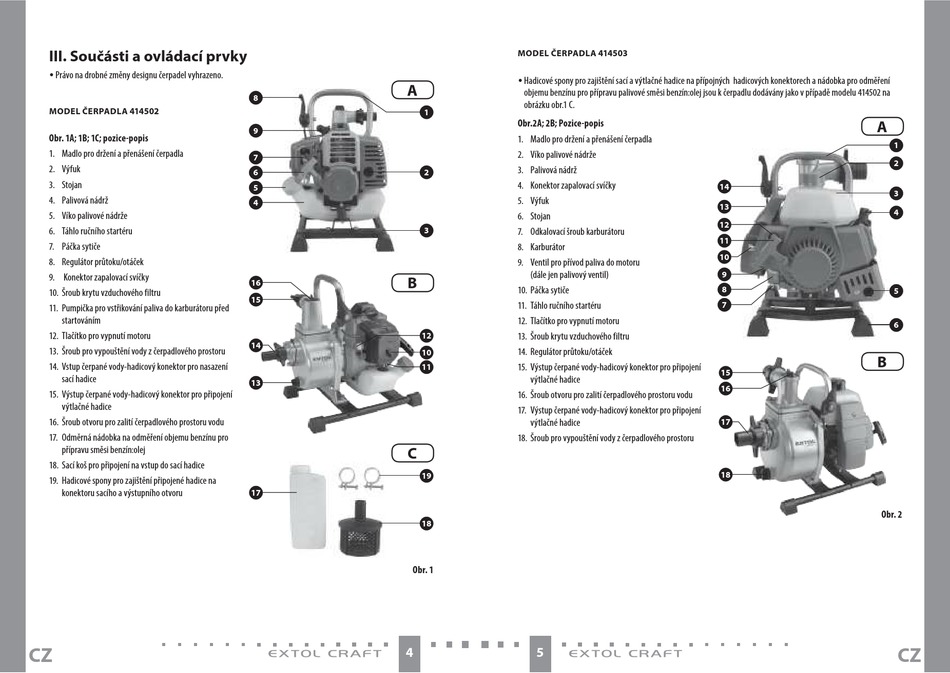

III. Součásti a ovládací prvky
y Právo na drobné změny designu čerpadel vyhrazeno.
MODEL ČERPADLA 414502
Obr. 1A; 1B; 1C; pozice-popis
1. Madlo pro držení a přenášení čerpadla
2. Výfuk
3. Stojan
4. Palivová nádrž
5. Víko palivové nádrže
6. Táhlo ručního startéru
7. Páčka sytiče
8. Regulátor průtoku/otáček
9. Konektor zapalovací svíčky
10. Šroub krytu vzduchového filtru
11. Pumpička pro vstřikování paliva do karburátoru před
startováním
12. Tlačítko pro vypnutí motoru
13. Šroub pro vypouštění vody z čerpadlového prostoru
14. Vstup čerpané vody-hadicový konektor pro nasazení
sací hadice
15. Výstup čerpané vody-hadicový konektor pro připojení
výtlačné hadice
16. Šroub otvoru pro zalití čerpadlového prostoru vodu
17. Odměrná nádobka na odměření objemu benzínu pro
přípravu směsi benzín:olej
18. Sací koš pro připojení na vstup do sací hadice
19. Hadicové spony pro zajištění připojené hadice na
konektoru sacího a výstupního otvoru
CZ
A
8
1
9
7
6 2
5
4
3
B
16
15
12
14
10
11
13
C
19
17
18
Obr. 1
4
MODEL ČERPADLA 414503
y Hadicové spony pro zajištění sací a výtlačné hadice na přípojných hadicových konektorech a nádobka pro odměření
objemu benzínu pro přípravu palivové směsi benzín:olej jsou k čerpadlu dodávány jako v případě modelu 414502 na
obrázku obr.1 C.
Obr.2A; 2B; Pozice-popis
1. Madlo pro držení a přenášení čerpadla
2. Víko palivové nádrže
3. Palivová nádrž
4. Konektor zapalovací svíčky
5. Výfuk
6. Stojan
7. Odkalovací šroub karburátoru
8. Karburátor
9. Ventil pro přívod paliva do motoru
(dále jen palivový ventil)
10. Páčka sytiče
11. Táhlo ručního startéru
12. Tlačítko pro vypnutí motoru
13. Šroub krytu vzduchového filtru
14. Regulátor průtoku/otáček
15. Výstup čerpané vody-hadicový konektor pro připojení
výtlačné hadice
16. Šroub otvoru pro zalití čerpadlového prostoru vodu
17. Výstup čerpané vody-hadicový konektor pro připojení
výtlačné hadice
18. Šroub pro vypouštění vody z čerpadlového prostoru
5
A
1
2
14
3
13
4
12
11
10
9
8
5
7
6
B
15
16
17
18
Obr. 2
