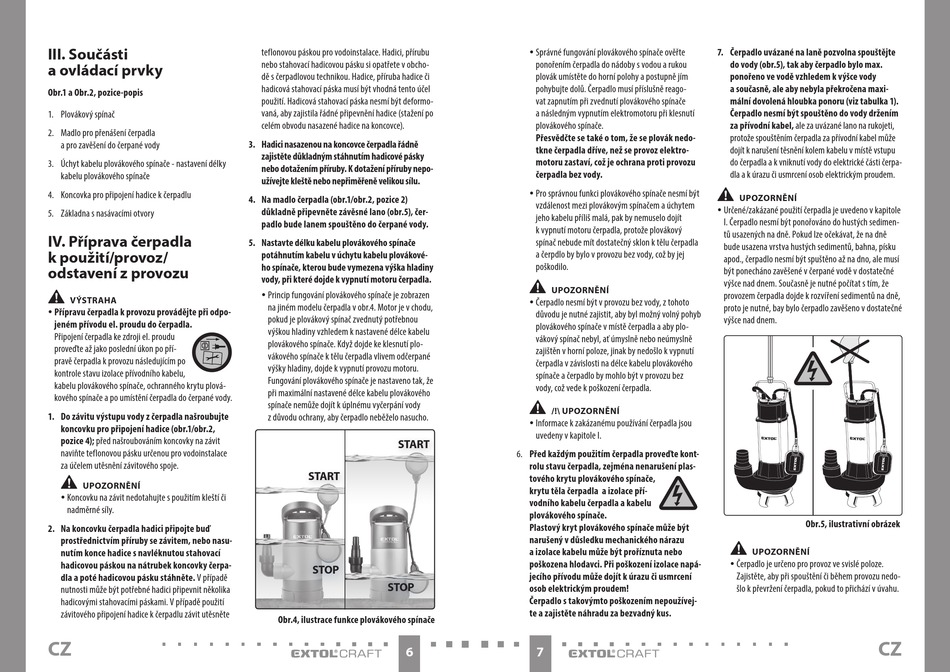

III. Součásti
a ovládací prvky
Obr.1 a Obr.2, pozice-popis
1. Plovákový spínač
2. Madlo pro přenášení čerpadla
a pro zavěšení do čerpané vody
3. Úchyt kabelu plovákového spínače - nastavení délky
kabelu plovákového spínače
4. Koncovka pro připojení hadice k čerpadlu
5. Základna s nasávacími otvory
IV. Příprava čerpadla
k použití/provoz/
odstavení z provozu
•
VÝSTRAHA
y Přípravu čerpadla k provozu provádějte při odpo-
jeném přívodu el. proudu do čerpadla.
Připojení čerpadla ke zdroji el. proudu
proveďte až jako poslední úkon po pří-
pravě čerpadla k provozu následujícím po
kontrole stavu izolace přívodního kabelu,
kabelu plovákového spínače, ochranného krytu plová-
kového spínače a po umístění čerpadla do čerpané vody.
1. Do závitu výstupu vody z čerpadla našroubujte
koncovku pro připojení hadice (obr.1/obr.2,
pozice 4); před našroubováním koncovky na závit
naviňte teflonovou pásku určenou pro vodoinstalace
za účelem utěsnění závitového spoje.
•
UPOZORNĚNÍ
y Koncovku na závit nedotahujte s použitím kleští či
nadměrné síly.
2. Na koncovku čerpadla hadici připojte buď
prostřednictvím příruby se závitem, nebo nasu-
nutím konce hadice s navléknutou stahovací
hadicovou páskou na nátrubek koncovky čerpa-
dla a poté hadicovou pásku stáhněte. V případě
nutnosti může být potřebné hadici připevnit několika
hadicovými stahovacími páskami. V případě použití
závitového připojení hadice k čerpadlu závit utěsněte
CZ
teflonovou páskou pro vodoinstalace. Hadici, přírubu
nebo stahovací hadicovou pásku si opatřete v obcho-
dě s čerpadlovou technikou. Hadice, příruba hadice či
hadicová stahovací páska musí být vhodná tento účel
použití. Hadicová stahovací páska nesmí být deformo-
vaná, aby zajistila řádné připevnění hadice (stažení po
celém obvodu nasazené hadice na koncovce).
3. Hadici nasazenou na koncovce čerpadla řádně
zajistěte důkladným stáhnutím hadicové pásky
nebo dotažením příruby. K dotažení příruby nepo-
užívejte kleště nebo nepřiměřeně velikou sílu.
4. Na madlo čerpadla (obr.1/obr.2, pozice 2)
důkladně připevněte závěsné lano (obr.5), čer-
padlo bude lanem spouštěno do čerpané vody.
5. Nastavte délku kabelu plovákového spínače
potáhnutím kabelu v úchytu kabelu plovákové-
ho spínače, kterou bude vymezena výška hladiny
vody, při které dojde k vypnutí motoru čerpadla.
y Princip fungování plovákového spínače je zobrazen
na jiném modelu čerpadla v obr.4. Motor je v chodu,
pokud je plovákový spínač zvednutý potřebnou
výškou hladiny vzhledem k nastavené délce kabelu
plovákového spínače. Když dojde ke klesnutí plo-
vákového spínače k tělu čerpadla vlivem odčerpané
výšky hladiny, dojde k vypnutí provozu motoru.
Fungování plovákového spínače je nastaveno tak, že
při maximální nastavené délce kabelu plovákového
spínače nemůže dojít k úplnému vyčerpání vody
z důvodu ochrany, aby čerpadlo neběželo nasucho.
START
START
STOP
STOP
Obr.4, ilustrace funkce plovákového spínače
6
y Správné fungování plovákového spínače ověřte
ponořením čerpadla do nádoby s vodou a rukou
plovák umístěte do horní polohy a postupně jím
pohybujte dolů. Čerpadlo musí příslušně reago-
vat zapnutím při zvednutí plovákového spínače
a následným vypnutím elektromotoru při klesnutí
plovákového spínače.
Přesvědčte se také o tom, že se plovák nedo-
tkne čerpadla dříve, než se provoz elektro-
motoru zastaví, což je ochrana proti provozu
čerpadla bez vody.
y Pro správnou funkci plovákového spínače nesmí být
vzdálenost mezi plovákovým spínačem a úchytem
jeho kabelu příliš malá, pak by nemuselo dojít
k vypnutí motoru čerpadla, protože plovákový
spínač nebude mít dostatečný sklon k tělu čerpadla
a čerpdlo by bylo v provozu bez vody, což by jej
poškodilo.
•
UPOZORNĚNÍ
y Čerpadlo nesmí být v provozu bez vody, z tohoto
důvodu je nutné zajistit, aby byl možný volný pohyb
plovákového spínače v místě čerpadla a aby plo-
vákový spínač nebyl, ať úmyslně nebo neúmyslně
zajištěn v horní poloze, jinak by nedošlo k vypnutí
čerpadla v závislosti na délce kabelu plovákového
spínače a čerpadlo by mohlo být v provozu bez
vody, což vede k poškození čerpadla.
•
/!\ UPOZORNĚNÍ
y Informace k zakázanému používání čerpadla jsou
uvedeny v kapitole I.
6. Před každým použitím čerpadla proveďte kont-
rolu stavu čerpadla, zejména nenarušení plas-
tového krytu plovákového spínače,
krytu těla čerpadla a izolace pří-
vodního kabelu čerpadla a kabelu
plovákového spínače.
Plastový kryt plovákového spínače může být
narušený v důsledku mechanického nárazu
a izolace kabelu může být proříznuta nebo
poškozena hlodavci. Při poškození izolace napá-
jecího přívodu může dojít k úrazu či usmrcení
osob elektrickým proudem!
Čerpadlo s takovýmto poškozením nepoužívej-
te a zajistěte náhradu za bezvadný kus.
7
7. Čerpadlo uvázané na laně pozvolna spouštějte
do vody (obr.5), tak aby čerpadlo bylo max.
ponořeno ve vodě vzhledem k výšce vody
a současně, ale aby nebyla překročena maxi-
mální dovolená hloubka ponoru (viz tabulka 1).
Čerpadlo nesmí být spouštěno do vody držením
za přívodní kabel, ale za uvázané lano na rukojeti,
protože spouštěním čerpadla za přívodní kabel může
dojít k narušení těsnění kolem kabelu v místě vstupu
do čerpadla a k vniknutí vody do elektrické části čerpa-
dla a k úrazu či usmrcení osob elektrickým proudem.
•
UPOZORNĚNÍ
y Určené/zakázané použití čerpadla je uvedeno v kapitole
I. Čerpadlo nesmí být ponořováno do hustých sedimen-
tů usazených na dně. Pokud lze očekávat, že na dně
bude usazena vrstva hustých sedimentů, bahna, písku
apod., čerpadlo nesmí být spuštěno až na dno, ale musí
být ponecháno zavěšené v čerpané vodě v dostatečné
výšce nad dnem. Současně je nutné počítat s tím, že
provozem čerpadla dojde k rozvíření sedimentů na dně,
proto je nutné, bay bylo čerpadlo zavěšeno v dostatečné
výšce nad dnem.
Obr.5, ilustrativní obrázek
•
UPOZORNĚNÍ
y Čerpadlo je určeno pro provoz ve svislé poloze.
Zajistěte, aby při spouštění či během provozu nedo-
šlo k převržení čerpadla, pokud to přichází v úvahu.
CZ
