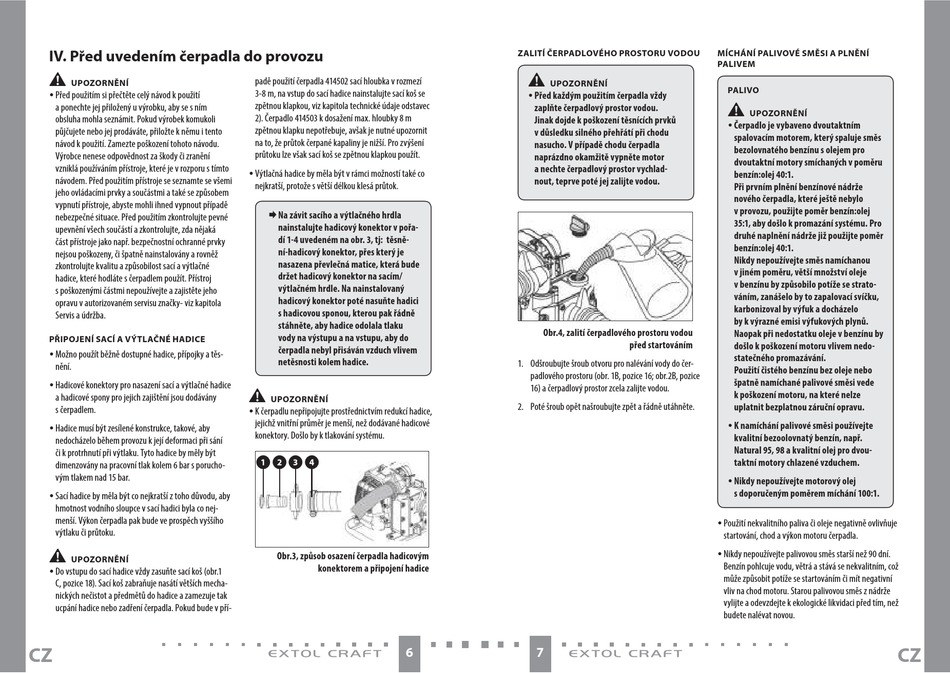

IV. Před uvedením čerpadla do provozu
•
UPOZORNĚNÍ
y Před použitím si přečtěte celý návod k použití
a ponechte jej přiložený u výrobku, aby se s ním
obsluha mohla seznámit. Pokud výrobek komukoli
půjčujete nebo jej prodáváte, přiložte k němu i tento
návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
vypnutí přístroje, abyste mohli ihned vypnout případě
nebezpečné situace. Před použitím zkontrolujte pevné
upevnění všech součástí a zkontrolujte, zda nějaká
část přístroje jako např. bezpečnostní ochranné prvky
nejsou poškozeny, či špatně nainstalovány a rovněž
zkontrolujte kvalitu a způsobilost sací a výtlačné
hadice, které hodláte s čerpadlem použít. Přístroj
s poškozenými částmi nepoužívejte a zajistěte jeho
opravu v autorizovaném servisu značky- viz kapitola
Servis a údržba.
PŘIPOJENÍ SACÍ A VÝTLAČNÉ HADICE
y Možno použít běžně dostupné hadice, přípojky a těs-
nění.
y Hadicové konektory pro nasazení sací a výtlačné hadice
a hadicové spony pro jejich zajištění jsou dodávány
s čerpadlem.
y Hadice musí být zesílené konstrukce, takové, aby
nedocházelo během provozu k její deformaci při sání
či k protrhnutí při výtlaku. Tyto hadice by měly být
dimenzovány na pracovní tlak kolem 6 bar s porucho-
vým tlakem nad 15 bar.
y Sací hadice by měla být co nejkratší z toho důvodu, aby
hmotnost vodního sloupce v sací hadici byla co nej-
menší. Výkon čerpadla pak bude ve prospěch vyššího
výtlaku či průtoku.
•
UPOZORNĚNÍ
y Do vstupu do sací hadice vždy zasuňte sací koš (obr.1
C, pozice 18). Sací koš zabraňuje nasátí větších mecha-
nických nečistot a předmětů do hadice a zamezuje tak
ucpání hadice nebo zadření čerpadla. Pokud bude v pří-
CZ
padě použití čerpadla 414502 sací hloubka v rozmezí
3-8 m, na vstup do sací hadice nainstalujte sací koš se
zpětnou klapkou, viz kapitola technické údaje odstavec
2). Čerpadlo 414503 k dosažení max. hloubky 8 m
zpětnou klapku nepotřebuje, avšak je nutné upozornit
na to, že průtok čerpané kapaliny je nižší. Pro zvýšení
průtoku lze však sací koš se zpětnou klapkou použít.
y Výtlačná hadice by měla být v rámci možností také co
nejkratší, protože s větší délkou klesá průtok.
 N a závit sacího a výtlačného hrdla
nainstalujte hadicový konektor v pořa-
dí 1-4 uvedeném na obr. 3, tj: těsně-
ní-hadicový konektor, přes který je
nasazena převlečná matice, která bude
držet hadicový konektor na sacím/
výtlačném hrdle. Na nainstalovaný
hadicový konektor poté nasuňte hadici
s hadicovou sponou, kterou pak řádně
stáhněte, aby hadice odolala tlaku
vody na výstupu a na vstupu, aby do
čerpadla nebyl přisáván vzduch vlivem
netěsnosti kolem hadice.
•
UPOZORNĚNÍ
y K čerpadlu nepřipojujte prostřednictvím redukcí hadice,
jejichž vnitřní průměr je menší, než dodávané hadicové
konektory. Došlo by k tlakování systému.
1 2 3 4
Obr.3, způsob osazení čerpadla hadicovým
konektorem a připojení hadice
6
ZALITÍ ČERPADLOVÉHO PROSTORU VODOU
•
UPOZORNĚNÍ
y Před každým použitím čerpadla vždy
zaplňte čerpadlový prostor vodou.
Jinak dojde k poškození těsnících prvků
v důsledku silného přehřátí při chodu
nasucho. V případě chodu čerpadla
naprázdno okamžitě vypněte motor
a nechte čerpadlový prostor vychlad-
nout, teprve poté jej zalijte vodou.
Obr.4, zalití čerpadlového prostoru vodou
před startováním
1. Odšroubujte šroub otvoru pro nalévání vody do čer-
padlového prostoru (obr. 1B, pozice 16; obr.2B, pozice
16) a čerpadlový prostor zcela zalijte vodou.
2. Poté šroub opět našroubujte zpět a řádně utáhněte.
7
MÍCHÁNÍ PALIVOVÉ SMĚSI A PLNĚNÍ
PALIVEM
PALIVO
•
UPOZORNĚNÍ
y Čerpadlo je vybaveno dvoutaktním
spalovacím motorem, který spaluje směs
bezolovnatého benzínu s olejem pro
dvoutaktní motory smíchaných v poměru
benzín:olej 40:1.
Při prvním plnění benzínové nádrže
nového čerpadla, které ještě nebylo
v provozu, použijte poměr benzín:olej
35:1, aby došlo k promazání systému. Pro
druhé naplnění nádrže již použijte poměr
benzín:olej 40:1.
Nikdy nepoužívejte směs namíchanou
v jiném poměru, větší množství oleje
v benzínu by způsobilo potíže se strato-
váním, zanášelo by to zapalovací svíčku,
karbonizoval by výfuk a docházelo
by k výrazné emisi výfukových plynů.
Naopak při nedostatku oleje v benzínu by
došlo k poškození motoru vlivem nedo-
statečného promazávání.
Použití čistého benzínu bez oleje nebo
špatně namíchané palivové směsi vede
k poškození motoru, na které nelze
uplatnit bezplatnou záruční opravu.
y K namíchání palivové směsi používejte
kvalitní bezoolovnatý benzín, např.
Natural 95, 98 a kvalitní olej pro dvou-
taktní motory chlazené vzduchem.
y Nikdy nepoužívejte motorový olej
s doporučeným poměrem míchání 100:1.
y Použití nekvalitního paliva či oleje negativně ovlivňuje
startování, chod a výkon motoru čerpadla.
y Nikdy nepoužívejte palivovou směs starší než 90 dní.
Benzín pohlcuje vodu, větrá a stává se nekvalitním, což
může způsobit potíže se startováním či mít negativní
vliv na chod motoru. Starou palivovou směs z nádrže
vylijte a odevzdejte k ekologické likvidaci před tím, než
budete nalévat novou.
