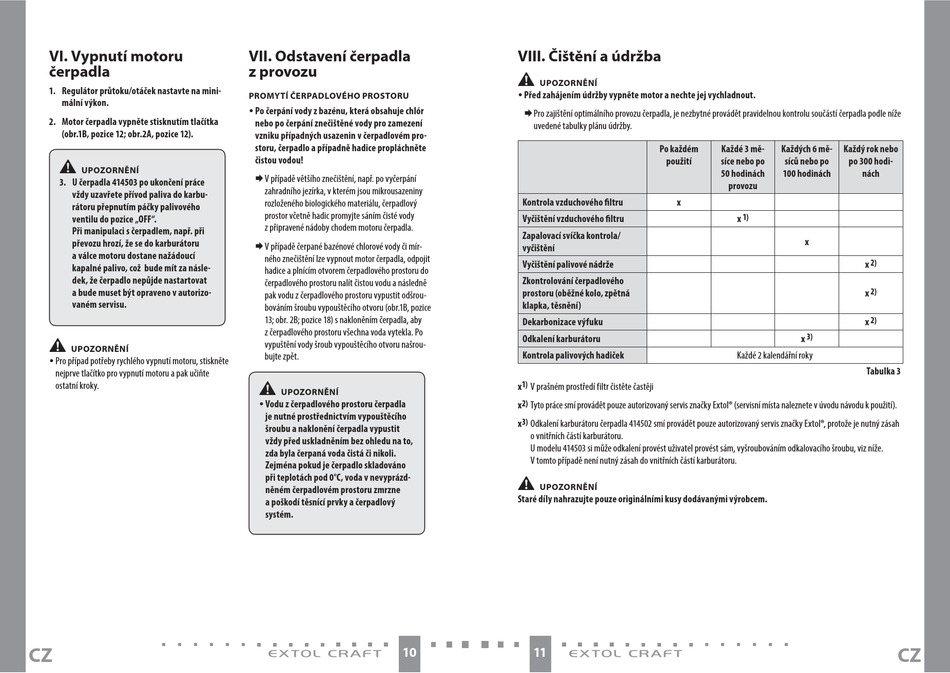

VI. Vypnutí motoru
čerpadla
1. Regulátor průtoku/otáček nastavte na mini-
mální výkon.
2. Motor čerpadla vypněte stisknutím tlačítka
(obr.1B, pozice 12; obr.2A, pozice 12).
•
UPOZORNĚNÍ
3. U čerpadla 414503 po ukončení práce
vždy uzavřete přívod paliva do karbu-
rátoru přepnutím páčky palivového
ventilu do pozice „OFF".
Při manipulaci s čerpadlem, např. při
převozu hrozí, že se do karburátoru
a válce motoru dostane nažádoucí
kapalné palivo, což bude mít za násle-
dek, že čerpadlo nepůjde nastartovat
a bude muset být opraveno v autorizo-
vaném servisu.
•
UPOZORNĚNÍ
y Pro případ potřeby rychlého vypnutí motoru, stiskněte
nejprve tlačítko pro vypnutí motoru a pak učiňte
ostatní kroky.
CZ
VII. Odstavení čerpadla
z provozu
PROMYTÍ ČERPADLOVÉHO PROSTORU
y Po čerpání vody z bazénu, která obsahuje chlór
nebo po čerpání znečištěné vody pro zamezení
vzniku případných usazenin v čerpadlovém pro-
storu, čerpadlo a případně hadice propláchněte
čistou vodou!
V případě většího znečištění, např. po vyčerpání
zahradního jezírka, v kterém jsou mikrousazeniny
rozloženého biologického materiálu, čerpadlový
prostor včetně hadic promyjte sáním čisté vody
z připravené nádoby chodem motoru čerpadla.
V případě čerpané bazénové chlorové vody či mír-
ného znečištění lze vypnout motor čerpadla, odpojit
hadice a plnícím otvorem čerpadlového prostoru do
čerpadlového prostoru nalít čistou vodu a následně
pak vodu z čerpadlového prostoru vypustit odšrou-
bováním šroubu vypouštěcího otvoru (obr.1B, pozice
13; obr. 2B; pozice 18) s nakloněním čerpadla, aby
z čerpadlového prostoru všechna voda vytekla. Po
vypuštění vody šroub vypouštěcího otvoru našrou-
bujte zpět.
•
UPOZORNĚNÍ
y Vodu z čerpadlového prostoru čerpadla
je nutné prostřednictvím vypouštěcího
šroubu a naklonění čerpadla vypustit
vždy před uskladněním bez ohledu na to,
zda byla čerpaná voda čistá či nikoli.
Zejména pokud je čerpadlo skladováno
při teplotách pod 0°C, voda v nevyprázd-
něném čerpadlovém prostoru zmrzne
a poškodí těsnící prvky a čerpadlový
systém.
10
VIII. Čištění a údržba
•
UPOZORNĚNÍ
y Před zahájením údržby vypněte motor a nechte jej vychladnout.
P ro zajištění optimálního provozu čerpadla, je nezbytné provádět pravidelnou kontrolu součástí čerpadla podle níže
uvedené tabulky plánu údržby.
Po každém
použití
Kontrola vzduchového iltru
x
Vyčištění vzduchového iltru
Zapalovací svíčka kontrola/
vyčištění
Vyčištění palivové nádrže
Zkontrolování čerpadlového
prostoru (oběžné kolo, zpětná
klapka, těsnění)
Dekarbonizace výfuku
Odkalení karburátoru
Kontrola palivových hadiček
1)
x
V prašném prostředí filtr čistěte častěji
2)
x
Tyto práce smí provádět pouze autorizovaný servis značky Extol® (servisní místa naleznete v úvodu návodu k použití).
3)
x
Odkalení karburátoru čerpadla 414502 smí provádět pouze autorizovaný servis značky Extol®, protože je nutný zásah
o vnitřních částí karburátoru.
U modelu 414503 si může odkalení provést uživatel provést sám, vyšroubováním odkalovacího šroubu, viz níže.
V tomto případě není nutný zásah do vnitřních částí karburátoru.
•
UPOZORNĚNÍ
Staré díly nahrazujte pouze originálními kusy dodávanými výrobcem.
11
Každé 3 mě-
Každých 6 mě-
Každý rok nebo
síce nebo po
síců nebo po
po 300 hodi-
50 hodinách
100 hodinách
nách
provozu
1)
x
x
2)
x
2)
x
2)
x
3)
x
Každé 2 kalendářní roky
Tabulka 3
CZ
