III. Súčasti a ovládacie prvky
y Právo na drobné zmeny dizajnu čerpadiel vyhradené.
MODEL ČERPADLA 414502

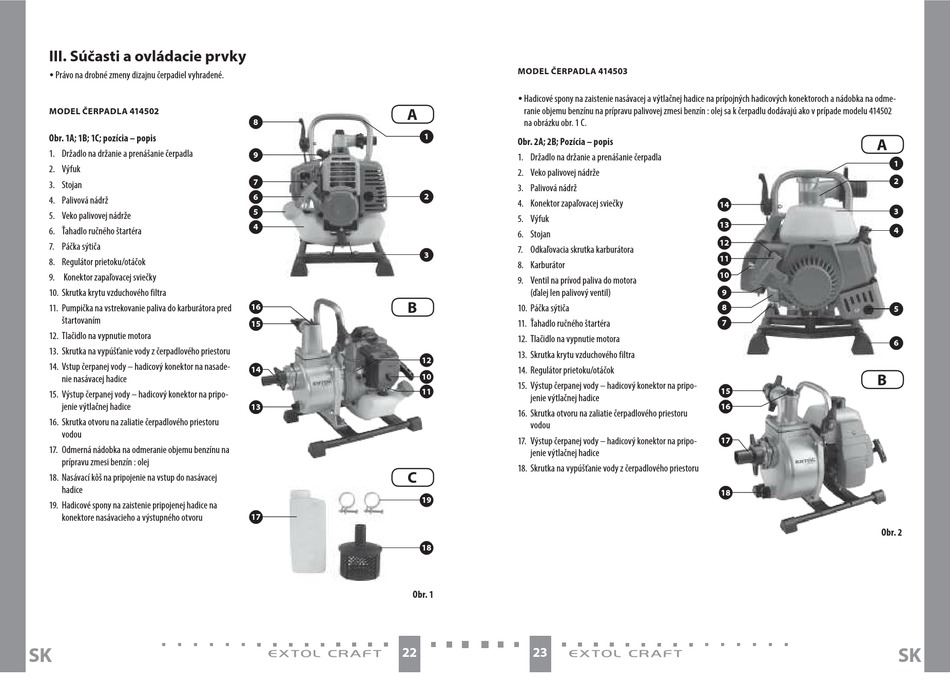

Obr. 1A; 1B; 1C; pozícia – popis
1. Držadlo na držanie a prenášanie čerpadla
2. Výfuk
3. Stojan
4. Palivová nádrž
5. Veko palivovej nádrže
6. Ťahadlo ručného štartéra
7. Páčka sýtiča
8. Regulátor prietoku/otáčok
9. Konektor zapaľovacej sviečky
10. Skrutka krytu vzduchového filtra
11. Pumpička na vstrekovanie paliva do karburátora pred
štartovaním
12. Tlačidlo na vypnutie motora
13. Skrutka na vypúšťanie vody z čerpadlového priestoru
14. Vstup čerpanej vody – hadicový konektor na nasade-
nie nasávacej hadice
15. Výstup čerpanej vody – hadicový konektor na pripo-
jenie výtlačnej hadice
16. Skrutka otvoru na zaliatie čerpadlového priestoru
vodou
17. Odmerná nádobka na odmeranie objemu benzínu na
prípravu zmesi benzín : olej
18. Nasávací kôš na pripojenie na vstup do nasávacej
hadice
19. Hadicové spony na zaistenie pripojenej hadice na
konektore nasávacieho a výstupného otvoru
SK
A
8
1
9
7
6 2
5
4
3
B
16
15
12
14
10
11
13
C
19
17
18
Obr. 1
22
MODEL ČERPADLA 414503
y Hadicové spony na zaistenie nasávacej a výtlačnej hadice na prípojných hadicových konektoroch a nádobka na odme-
ranie objemu benzínu na prípravu palivovej zmesi benzín : olej sa k čerpadlu dodávajú ako v prípade modelu 414502
na obrázku obr. 1 C.
Obr. 2A; 2B; Pozícia – popis
1. Držadlo na držanie a prenášanie čerpadla
2. Veko palivovej nádrže
3. Palivová nádrž
4. Konektor zapaľovacej sviečky
5. Výfuk
6. Stojan
7. Odkaľovacia skrutka karburátora
8. Karburátor
9. Ventil na prívod paliva do motora
(ďalej len palivový ventil)
10. Páčka sýtiča
11. Ťahadlo ručného štartéra
12. Tlačidlo na vypnutie motora
13. Skrutka krytu vzduchového filtra
14. Regulátor prietoku/otáčok
15. Výstup čerpanej vody – hadicový konektor na pripo-
jenie výtlačnej hadice
16. Skrutka otvoru na zaliatie čerpadlového priestoru
vodou
17. Výstup čerpanej vody – hadicový konektor na pripo-
jenie výtlačnej hadice
18. Skrutka na vypúšťanie vody z čerpadlového priestoru
23
A
1
2
14
3
13
4
12
11
10
9
8
5
7
6
B
15
16
17
18
