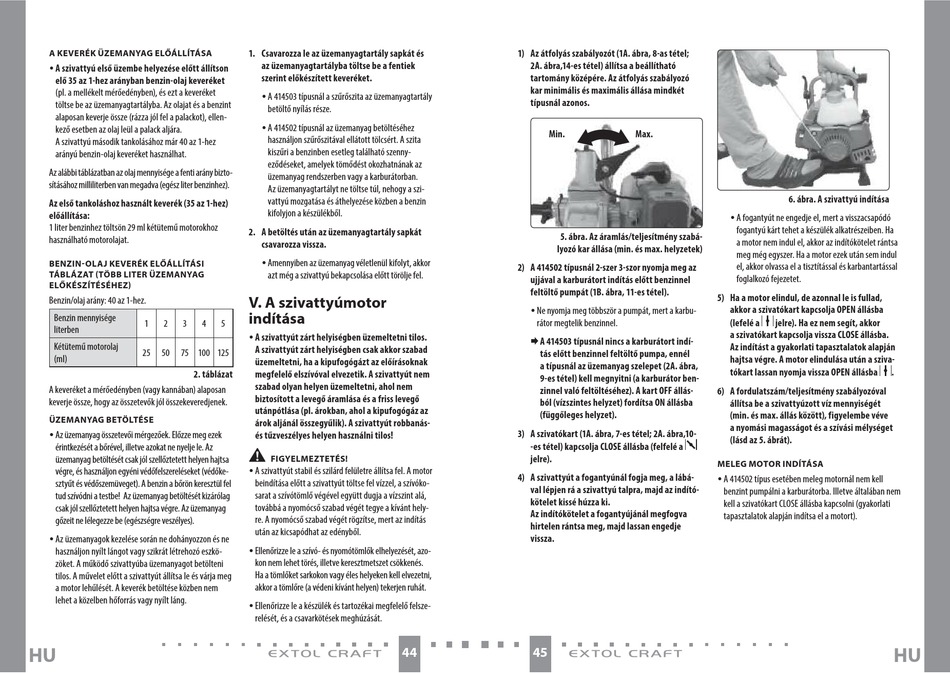

Extol Craft 414502 Übersetzung Der Ursprünglichen Bedienungsanleitung Seite 23

A KEVERÉK ÜZEMANYAG ELŐÁLLÍTÁSA
y A szivattyú első üzembe helyezése előtt állítson
elő 35 az 1-hez arányban benzin-olaj keveréket
(pl. a mellékelt mérőedényben), és ezt a keveréket
töltse be az üzemanyagtartályba. Az olajat és a benzint
alaposan keverje össze (rázza jól fel a palackot), ellen-
kező esetben az olaj leül a palack aljára.
A szivattyú második tankolásához már 40 az 1-hez
arányú benzin-olaj keveréket használhat.
Az alábbi táblázatban az olaj mennyisége a fenti arány bizto-
sításához milliliterben van megadva (egész liter benzinhez).
Az első tankoláshoz használt keverék (35 az 1-hez)
előállítása:
1 liter benzinhez töltsön 29 ml kétütemű motorokhoz
használható motorolajat.
BENZIN-OLAJ KEVERÉK ELŐÁLLÍTÁSI
TÁBLÁZAT (TÖBB LITER ÜZEMANYAG
ELŐKÉSZÍTÉSÉHEZ)
Benzin/olaj arány: 40 az 1-hez.
Benzin mennyisége
1 2 3 4
literben
Kétütemű motorolaj
25 50 75 100 125
(ml)
2. táblázat
A keveréket a mérőedényben (vagy kannában) alaposan
keverje össze, hogy az összetevők jól összekeveredjenek.
ÜZEMANYAG BETÖLTÉSE
y Az üzemanyag összetevői mérgezőek. Előzze meg ezek
érintkezését a bőrével, illetve azokat ne nyelje le. Az
üzemanyag betöltését csak jól szellőztetett helyen hajtsa
végre, és használjon egyéni védőfelszereléseket (védőke-
sztyűt és védőszemüveget). A benzin a bőrön keresztül fel
tud szívódni a testbe! Az üzemanyag betöltését kizárólag
csak jól szellőztetett helyen hajtsa végre. Az üzemanyag
gőzeit ne lélegezze be (egészségre veszélyes).
y Az üzemanyagok kezelése során ne dohányozzon és ne
használjon nyílt lángot vagy szikrát létrehozó eszkö-
zöket. A működő szivattyúba üzemanyagot betölteni
tilos. A művelet előtt a szivattyút állítsa le és várja meg
a motor lehűlését. A keverék betöltése közben nem
lehet a közelben hőforrás vagy nyílt láng.
HU
1. Csavarozza le az üzemanyagtartály sapkát és
az üzemanyagtartályba töltse be a fentiek
szerint előkészített keveréket.
y A 414503 típusnál a szűrőszita az üzemanyagtartály
betöltő nyílás része.
y A 414502 típusnál az üzemanyag betöltéséhez
használjon szűrőszitával ellátott tölcsért. A szita
kiszűri a benzinben esetleg található szenny-
eződéseket, amelyek tömődést okozhatnának az
üzemanyag rendszerben vagy a karburátorban.
Az üzemanyagtartályt ne töltse túl, nehogy a szi-
vattyú mozgatása és áthelyezése közben a benzin
kifolyjon a készülékből.
2. A betöltés után az üzemanyagtartály sapkát
csavarozza vissza.
y Amennyiben az üzemanyag véletlenül kifolyt, akkor
azt még a szivattyú bekapcsolása előtt törölje fel.
V. A szivattyúmotor
indítása
5
y A szivattyút zárt helyiségben üzemeltetni tilos.
A szivattyút zárt helyiségben csak akkor szabad
üzemeltetni, ha a kipufogógázt az előírásoknak
megfelelő elszívóval elvezetik. A szivattyút nem
szabad olyan helyen üzemeltetni, ahol nem
biztosított a levegő áramlása és a friss levegő
utánpótlása (pl. árokban, ahol a kipufogógáz az
árok aljánál összegyűlik). A szivattyút robbanás-
és tűzveszélyes helyen használni tilos!
•
FIGYELMEZTETÉS!
y A szivattyút stabil és szilárd felületre állítsa fel. A motor
beindítása előtt a szivattyút töltse fel vízzel, a szívóko-
sarat a szívótömlő végével együtt dugja a vízszint alá,
továbbá a nyomócső szabad végét tegye a kívánt hely-
re. A nyomócső szabad végét rögzítse, mert az indítás
után az kicsapódhat az edényből.
y Ellenőrizze le a szívó- és nyomótömlők elhelyezését, azo-
kon nem lehet törés, illetve keresztmetszet csökkenés.
Ha a tömlőket sarkokon vagy éles helyeken kell elvezetni,
akkor a tömlőre (a védeni kívánt helyen) tekerjen ruhát.
y Ellenőrizze le a készülék és tartozékai megfelelő felsze-
relését, és a csavarkötések meghúzását.
1) Az átfolyás szabályozót (1A. ábra, 8-as tétel;
2A. ábra,14-es tétel) állítsa a beállítható
tartomány középére. Az átfolyás szabályozó
kar minimális és maximális állása mindkét
típusnál azonos.
Min.
5. ábra. Az áramlás/teljesítmény szabá-
lyozó kar állása (min. és max. helyzetek)
2) A 414502 típusnál 2-szer 3-szor nyomja meg az
ujjával a karburátort indítás előtt benzinnel
feltöltő pumpát (1B. ábra, 11-es tétel).
y Ne nyomja meg többször a pumpát, mert a karbu-
rátor megtelik benzinnel.
 A 414503 típusnál nincs a karburátort indí-
tás előtt benzinnel feltöltő pumpa, ennél
a típusnál az üzemanyag szelepet (2A. ábra,
9-es tétel) kell megnyitni (a karburátor ben-
zinnel való feltöltéséhez). A kart OFF állás-
ból (vízszintes helyzet) fordítsa ON állásba
(függőleges helyzet).
3) A szivatókart (1A. ábra, 7-es tétel; 2A. ábra,10-
-es tétel) kapcsolja CLOSE állásba (felfelé a
jelre).
4) A szivattyút a fogantyúnál fogja meg, a lábá-
val lépjen rá a szivattyú talpra, majd az indító-
kötelet kissé húzza ki.
Az indítókötelet a fogantyújánál megfogva
hirtelen rántsa meg, majd lassan engedje
vissza.
44 45
Max.
6. ábra. A szivattyú indítása
y A fogantyút ne engedje el, mert a visszacsapódó
fogantyú kárt tehet a készülék alkatrészeiben. Ha
a motor nem indul el, akkor az indítókötelet rántsa
meg még egyszer. Ha a motor ezek után sem indul
el, akkor olvassa el a tisztítással és karbantartással
foglalkozó fejezetet.
5) Ha a motor elindul, de azonnal le is fullad,
akkor a szivatókart kapcsolja OPEN állásba
(lefelé a jelre). Ha ez nem segít, akkor
a szivatókart kapcsolja vissza CLOSE állásba.
Az indítást a gyakorlati tapasztalatok alapján
hajtsa végre. A motor elindulása után a sziva-
tókart lassan nyomja vissza OPEN állásba
6) A fordulatszám/teljesítmény szabályozóval
állítsa be a szivattyúzott víz mennyiségét
(min. és max. állás között), figyelembe véve
a nyomási magasságot és a szívási mélységet
(lásd az 5. ábrát).
MELEG MOTOR INDÍTÁSA
y A 414502 típus esetében meleg motornál nem kell
benzint pumpálni a karburátorba. Illetve általában nem
kell a szivatókart CLOSE állásba kapcsolni (gyakorlati
tapasztalatok alapján indítsa el a motort).
.
HU
