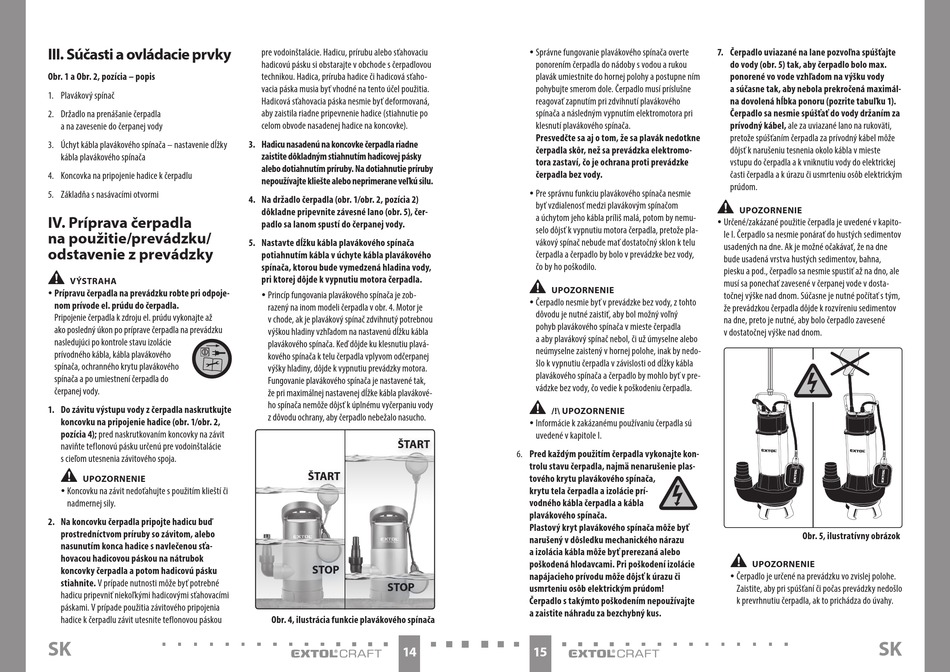

III. Súčasti a ovládacie prvky
Obr. 1 a Obr. 2, pozícia – popis
1. Plavákový spínač
2. Držadlo na prenášanie čerpadla
a na zavesenie do čerpanej vody
3. Úchyt kábla plavákového spínača – nastavenie dĺžky
kábla plavákového spínača
4. Koncovka na pripojenie hadice k čerpadlu
5. Základňa s nasávacími otvormi
IV. Príprava čerpadla
na použitie/prevádzku/
odstavenie z prevádzky
•
VÝSTRAHA
y Prípravu čerpadla na prevádzku robte pri odpoje-
nom prívode el. prúdu do čerpadla.
Pripojenie čerpadla k zdroju el. prúdu vykonajte až
ako posledný úkon po príprave čerpadla na prevádzku
nasledujúci po kontrole stavu izolácie
prívodného kábla, kábla plavákového
spínača, ochranného krytu plavákového
spínača a po umiestnení čerpadla do
čerpanej vody.
1. Do závitu výstupu vody z čerpadla naskrutkujte
koncovku na pripojenie hadice (obr. 1/obr. 2,
pozícia 4); pred naskrutkovaním koncovky na závit
naviňte teflonovú pásku určenú pre vodoinštalácie
s cieľom utesnenia závitového spoja.
•
UPOZORNENIE
y Koncovku na závit nedoťahujte s použitím klieští či
nadmernej sily.
2. Na koncovku čerpadla pripojte hadicu buď
prostredníctvom príruby so závitom, alebo
nasunutím konca hadice s navlečenou sťa-
hovacou hadicovou páskou na nátrubok
koncovky čerpadla a potom hadicovú pásku
stiahnite. V prípade nutnosti môže byť potrebné
hadicu pripevniť niekoľkými hadicovými sťahovacími
páskami. V prípade použitia závitového pripojenia
hadice k čerpadlu závit utesnite teflonovou páskou
SK
pre vodoinštalácie. Hadicu, prírubu alebo sťahovaciu
hadicovú pásku si obstarajte v obchode s čerpadlovou
technikou. Hadica, príruba hadice či hadicová sťaho-
vacia páska musia byť vhodné na tento účel použitia.
Hadicová sťahovacia páska nesmie byť deformovaná,
aby zaistila riadne pripevnenie hadice (stiahnutie po
celom obvode nasadenej hadice na koncovke).
3. Hadicu nasadenú na koncovke čerpadla riadne
zaistite dôkladným stiahnutím hadicovej pásky
alebo dotiahnutím príruby. Na dotiahnutie príruby
nepoužívajte kliešte alebo neprimerane veľkú silu.
4. Na držadlo čerpadla (obr. 1/obr. 2, pozícia 2)
dôkladne pripevnite závesné lano (obr. 5), čer-
padlo sa lanom spustí do čerpanej vody.
5. Nastavte dĺžku kábla plavákového spínača
potiahnutím kábla v úchyte kábla plavákového
spínača, ktorou bude vymedzená hladina vody,
pri ktorej dôjde k vypnutiu motora čerpadla.
y Princíp fungovania plavákového spínača je zob-
razený na inom modeli čerpadla v obr. 4. Motor je
v chode, ak je plavákový spínač zdvihnutý potrebnou
výškou hladiny vzhľadom na nastavenú dĺžku kábla
plavákového spínača. Keď dôjde ku klesnutiu plavá-
kového spínača k telu čerpadla vplyvom odčerpanej
výšky hladiny, dôjde k vypnutiu prevádzky motora.
Fungovanie plavákového spínača je nastavené tak,
že pri maximálnej nastavenej dĺžke kábla plavákové-
ho spínača nemôže dôjsť k úplnému vyčerpaniu vody
z dôvodu ochrany, aby čerpadlo nebežalo nasucho.
ŠTART
ŠTART
STOP
STOP
Obr. 4, ilustrácia funkcie plavákového spínača
14
y Správne fungovanie plavákového spínača overte
ponorením čerpadla do nádoby s vodou a rukou
plavák umiestnite do hornej polohy a postupne ním
pohybujte smerom dole. Čerpadlo musí príslušne
reagovať zapnutím pri zdvihnutí plavákového
spínača a následným vypnutím elektromotora pri
klesnutí plavákového spínača.
Presvedčte sa aj o tom, že sa plavák nedotkne
čerpadla skôr, než sa prevádzka elektromo-
tora zastaví, čo je ochrana proti prevádzke
čerpadla bez vody.
y Pre správnu funkciu plavákového spínača nesmie
byť vzdialenosť medzi plavákovým spínačom
a úchytom jeho kábla príliš malá, potom by nemu-
selo dôjsť k vypnutiu motora čerpadla, pretože pla-
vákový spínač nebude mať dostatočný sklon k telu
čerpadla a čerpadlo by bolo v prevádzke bez vody,
čo by ho poškodilo.
•
UPOZORNENIE
y Čerpadlo nesmie byť v prevádzke bez vody, z tohto
dôvodu je nutné zaistiť, aby bol možný voľný
pohyb plavákového spínača v mieste čerpadla
a aby plavákový spínač nebol, či už úmyselne alebo
neúmyselne zaistený v hornej polohe, inak by nedo-
šlo k vypnutiu čerpadla v závislosti od dĺžky kábla
plavákového spínača a čerpadlo by mohlo byť v pre-
vádzke bez vody, čo vedie k poškodeniu čerpadla.
•
/!\ UPOZORNENIE
y Informácie k zakázanému používaniu čerpadla sú
uvedené v kapitole I.
6. Pred každým použitím čerpadla vykonajte kon-
trolu stavu čerpadla, najmä nenarušenie plas-
tového krytu plavákového spínača,
krytu tela čerpadla a izolácie prí-
vodného kábla čerpadla a kábla
plavákového spínača.
Plastový kryt plavákového spínača môže byť
narušený v dôsledku mechanického nárazu
a izolácia kábla môže byť prerezaná alebo
poškodená hlodavcami. Pri poškodení izolácie
napájacieho prívodu môže dôjsť k úrazu či
usmrteniu osôb elektrickým prúdom!
Čerpadlo s takýmto poškodením nepoužívajte
a zaistite náhradu za bezchybný kus.
15
7. Čerpadlo uviazané na lane pozvoľna spúšťajte
do vody (obr. 5) tak, aby čerpadlo bolo max.
ponorené vo vode vzhľadom na výšku vody
a súčasne tak, aby nebola prekročená maximál-
na dovolená hĺbka ponoru (pozrite tabuľku 1).
Čerpadlo sa nesmie spúšťať do vody držaním za
prívodný kábel, ale za uviazané lano na rukoväti,
pretože spúšťaním čerpadla za prívodný kábel môže
dôjsť k narušeniu tesnenia okolo kábla v mieste
vstupu do čerpadla a k vniknutiu vody do elektrickej
časti čerpadla a k úrazu či usmrteniu osôb elektrickým
prúdom.
•
UPOZORNENIE
y Určené/zakázané použitie čerpadla je uvedené v kapito-
le I. Čerpadlo sa nesmie ponárať do hustých sedimentov
usadených na dne. Ak je možné očakávať, že na dne
bude usadená vrstva hustých sedimentov, bahna,
piesku a pod., čerpadlo sa nesmie spustiť až na dno, ale
musí sa ponechať zavesené v čerpanej vode v dosta-
točnej výške nad dnom. Súčasne je nutné počítať s tým,
že prevádzkou čerpadla dôjde k rozvíreniu sedimentov
na dne, preto je nutné, aby bolo čerpadlo zavesené
v dostatočnej výške nad dnom.
Obr. 5, ilustratívny obrázok
•
UPOZORNENIE
y Čerpadlo je určené na prevádzku vo zvislej polohe.
Zaistite, aby pri spúšťaní či počas prevádzky nedošlo
k prevrhnutiu čerpadla, ak to prichádza do úvahy.
SK
