Schritt 12:
Aufbau
1. Montieren Sie das linke und rechte Stützblech (68, 69) mit M10*130
Sechskantschrauben (50), M10*75 Schrauben (65), Ф10 Unterlegscheiben (5) und
M10 Muttern (23) am Hauptrahmen und am vorderen Rahmen.

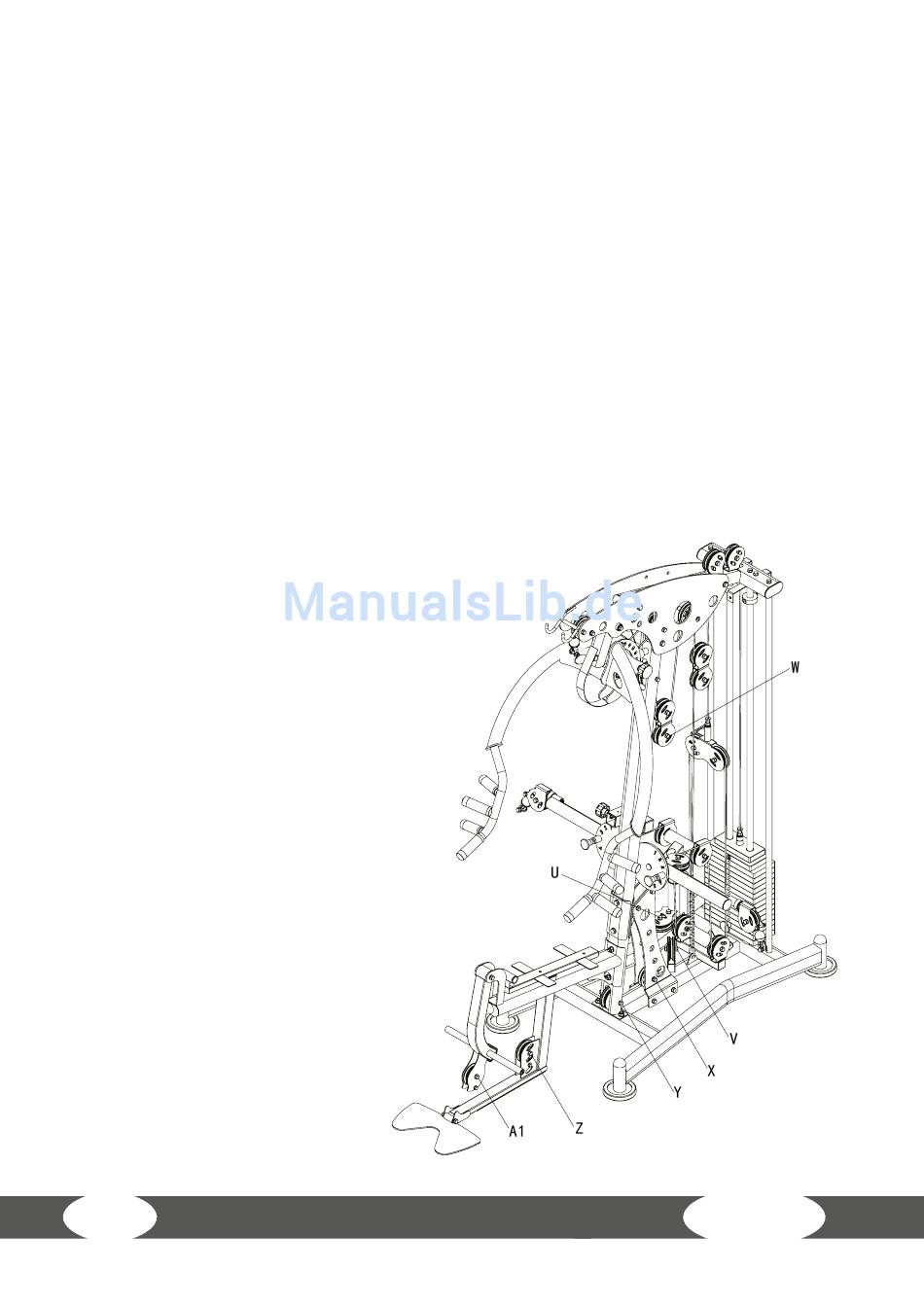

2. Montieren Sie 4 Umlenkrollen (55) mit M10*45 Schrauben (52), Ф10 Unterlegscheiben
(5) und M10 Muttern (23) an den Punkten V, W, Z, A1.
3. Montieren Sie die Umlenkrolle (55) mit der M10*115 Schraube (51), Ф10
Unterlegscheibe (5) und M10 Mutter (23) am Punkt Y.
4. Montieren Sie die Umlenkrolle (55) mit der M10*85 Schraube 66), Ф10
Unterlegscheibe (5), pulverlackierten Hülse (67) und M10 Mutter (23) am Punkt X.
5. Montieren Sie die Umlenkrolle (55) mit der M10*40 Schraube (162), Ф10
Unterlegscheibe (5) am Punkt U.
6. Montieren Sie die M10*40 Schraube
(162), Ф10 Unterlegscheibe (5) bei Punkt
U.
7. Montieren Sie die M8*45 Schrauben
(63), Ф8 Unterlegscheiben (15) und M8
Muttern (11) bei den Punkten A1 und Z.
WS7
38
