Schritt 2:

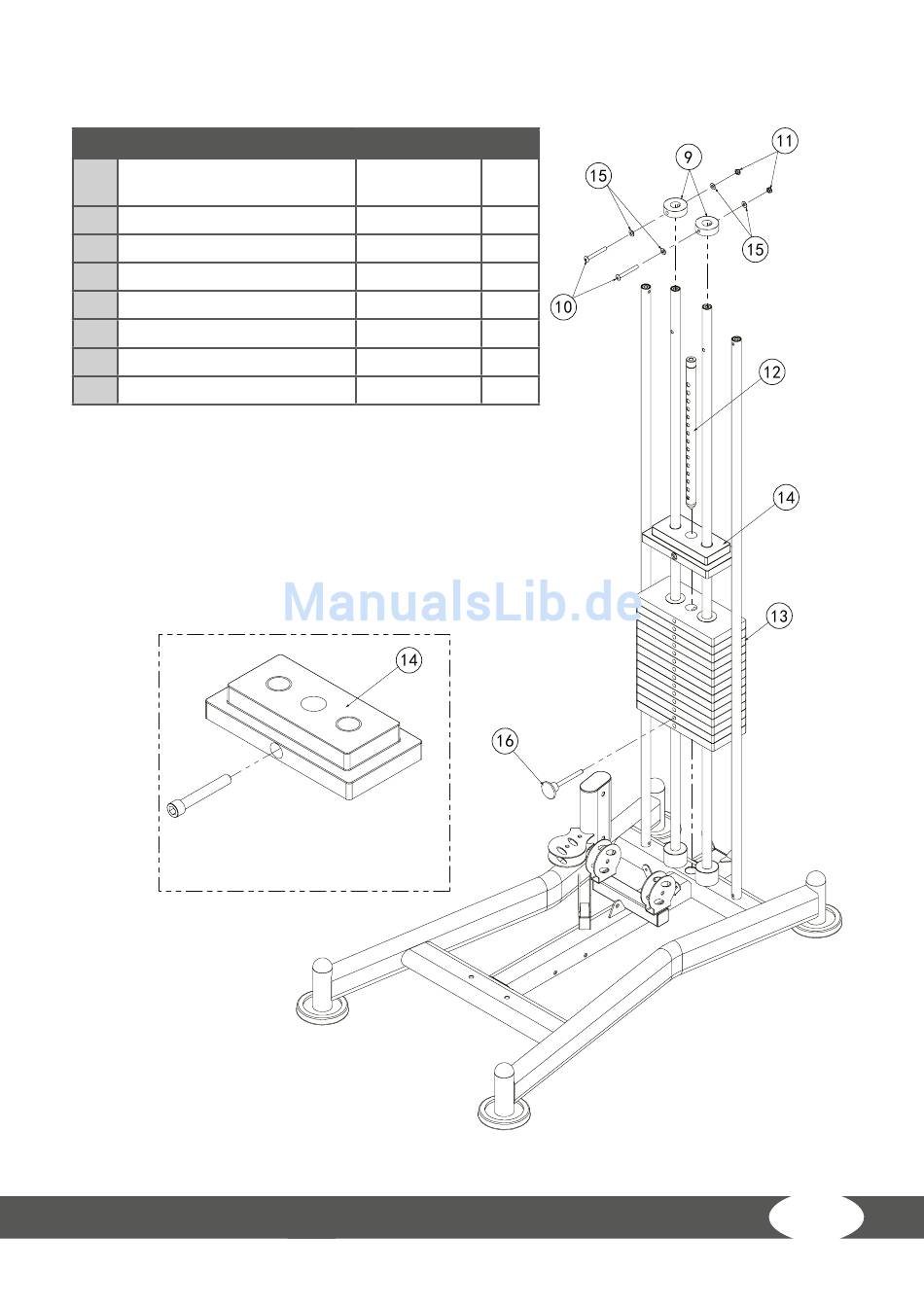

Explosionszeichnung
Nr.
Bezeichnung (ENG)
9
counter weight rubber
cushion
10
hexagon sock button head bolt
11
lock nut
12
selector rod
13
counter weight
14
topmost counter weight
15
washer
16
weight pin
Topmost counter weight (14)
Partial enlarged drawing
Bemerkung
Anz.
Φ60*Φ26*20
2
M8*70
2
M8
2
92 KG
1
6 KG
14
8 KG
1
Φ8
4
Φ10*100
1
15
