Schritt 7:
Aufbau

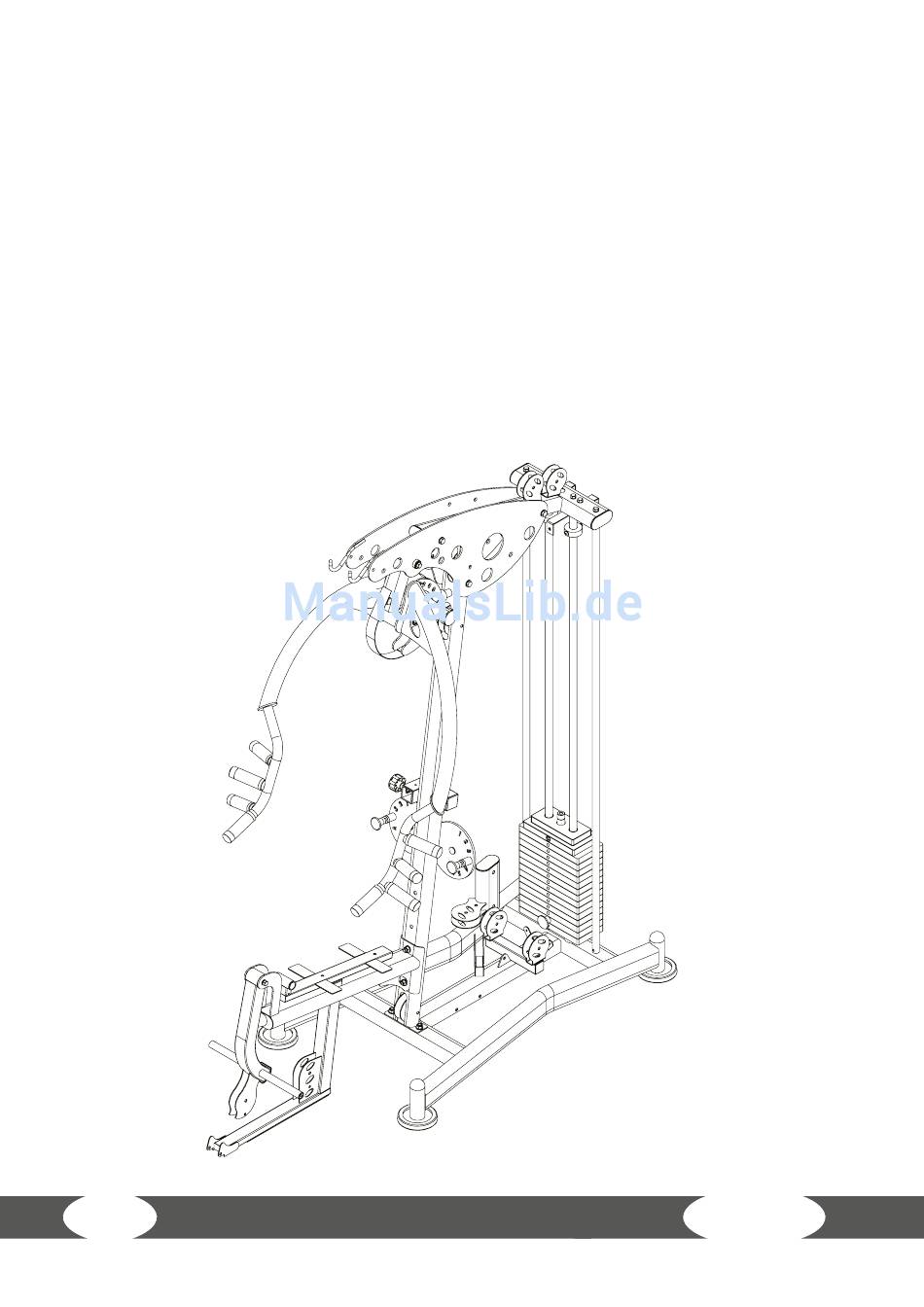

1. Montieren Sie die Halterung (40) mit der Achse (38), M10*20 Schrauben (6), Ф10
Federscheiben (7), Ф10 Unterlegscheibe (35) zwischen den beiden Abdeckungen.
2. Montieren Sie das Brustpressen-Modul (42) an der Halterung (40) mit der Achse
(39), M10*20 Schrauben (6), Ф10 Unterlegscheiben (35) sowie dem Zugbolzen (37).
3. Montieren Sie das Schutzblech (41) mit M8*16 Schraube (36) und Ф8 Unterlegscheibe
(15) an derHalterung (40).
4. Ziehen Sie alle Schrauben fest an.
WS7
26
