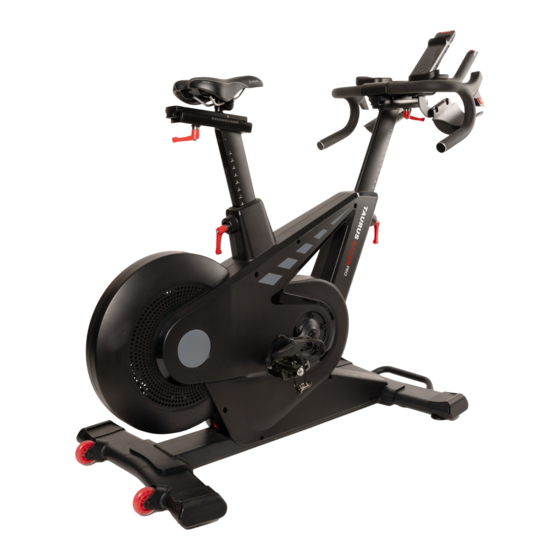

- Seite 1 Montage- und Bedienungsanleitung max. 180 kg ~ 60 Min. 59 kg L 157 | B 60 | H 137 FSTFRACER.01.02 Art.-Nr. TF-RACER Taurus Racer Pro...
- Seite 2 Racer Pro...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Einschalten der Konsole und Standby-Modus Programme 3.4.1 Quick-Start-Funktion und Zielprogramme (M) 3.4.2 Profi lprogramme (P) 3.4.3 Nutzerprogramm (U) 3.4.4 Herzfrequenzprogramm (H) 3.4.5 Wattprogramm (W) Recovery-Funktion Kompatibilität Trainingsapps 3.6.1 Verbindung mit Kinomap...
- Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT Racer Pro...
- Seite 5 Deutschland Umsatzsteuer-IdNr.: DE813211547 HAFTUNGSAUSSCHLUSS © TAURUS ist eine eingetragene Marke der Firma Fitshop GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Fitshop ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne...
- Seite 6 Eigentümer (Person, die die gesetzliche Verantwortung trägt) speziell geregelt ist, vorgesehen. Klasse H (Heimbereich): Verwendung im Heimbereich. Diese stationären Trainingsgeräte sind für die Verwendung in privaten Heimstätten vorgesehen, in denen der Zugang zum Trainingsgerät durch den Eigentümer geregelt ist (Person, die die gesetzliche Verantwortung trägt). Racer Pro...
- Seite 7 Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann. Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen: ACHTUNG Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu Sachschäden führen können.
- Seite 8 125,5 cm x 27,5 cm x 94 cm Aufstellmaß (L x B x H) ca.: 157 cm x 60 cm x 136,5 cm Artikelgewicht (brutto, inkl. Verpackung) ca.: 65 kg Artikelgewicht (netto, exkl. Verpackung) ca.: 58,5 kg Maximales Benutzergewicht: 180 kg Q-Faktor: 16,5 cm Verwendungsklasse: Racer Pro...
- Seite 9 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 10 Die Systeme und Software von Geräten mit TFT Konsolen sind auf die vorinstallierten Apps abgestimmt. Installieren Sie keine weiteren Apps auf der Konsole. HINWEIS Bei den vorinstallierten Apps der TFT Konsolen handelt es sich um Apps externer Hersteller. Fitshop übernimmt keinerlei Verantwortung für die Verfügbarkeit, Funktionalität oder Inhalte dieser Apps. Racer Pro...
- Seite 11 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 12 Unterlegmatte oder dem Verpackungskarton vor. HINWEIS Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein. Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch. Racer Pro...
- Seite 13 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
- Seite 14 Racer Pro...
- Seite 15 Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 16 Führen Sie das mittlere Konsolenkabel (64) durch die vorgesehene Öff nung des Lenkers (36) ACHTUNG Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen. Montieren Sie den Lenker (36) an der Lenkerstütze (23) mit vieri Schrauben (6), vier Federscheiben (9) und vier Unterlegscheiben (16). Racer Pro...
- Seite 17 Schritt 3: Verbindung der Konsolenkabel Verbinden Sie die beiden linken Schnellwahltastenkabel (92L & 93L) mit ihren entsprechenden Gegenstücken (76). Verbinden Sie das mittlere Konsolenkabel (64) mit seinem entsprechenden Gegenstück (76). Verbinden Sie die beiden rechten Schnellwahltastenkabel (92R & 93R) mit ihren entsprechenden Gegenstücken (76).
- Seite 18 Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen. Montieren Sie die Konsole (76) auf dem Lenker (36) mit vier Schrauben (102). ACHTUNG Die mittlere Lenkerabdeckung wird erst in Schritt 5 verschraubt. Platzieren Sie die mittlere Lenkerabdeckung (43) auf dem Lenker (36). Racer Pro...
- Seite 19 Schritt 5: Montage der Lenkerabdeckungen Teil 2 Montieren Sie die mittlere Lenkerabdeckung (43), die linke und die rechte Lenkerabdeckung (42L & 42R) mit insgesamt acht Schrauben (37).
- Seite 20 Montieren Sie das rechte Pedal (51R) an dem rechten Kurbelarm (48R) mit dem Werkzeug, indem Sie im Uhrzeigersinn drehen. Montieren Sie die linke und die rechte Flaschenhalterung (54L & 54R) an dem Lenker (36) mit jeweils zwei Schrauben (7). Ziehen Sie nun sämtlich Schraubverbindungen mit dem Werkzeug fest. Racer Pro...
- Seite 21 Schritt 7: Einstellung des Sattels Höhenverstellung ⚠ VORSICHT Die Sattelstütze ist mit einer Markierung “STOP” für die Mindesteinstecktiefe versehen. Achten Sie beim Einstellen darauf, die Mindesteinstecktiefe nicht zu überschreiten. Drehen und ziehen Sie den den L-förmigen Hebel etwas heraus, um die Sattelstütze in der Höhe zu verstellen.
- Seite 22 Horizontale Verstellung Drehen Sie den L-förmigen Hebel nach links, bis sich der Lenker verstellen lässt. Schieben Sie den Lenker in die gewünschte Position. Drehen Sie den L-förmigen Hebel wieder nach rechts, um den Lenker zu arretieren. ZURÜCK Racer Pro...
- Seite 23 Schritt 9: Ausrichtung der Standfüße Bei Unebenheiten des Bodens können Sie das Gerät durch Drehen der Stellschrauben unter den Standfüßen stabilisieren. Heben Sie das Gerät an der gewünschten Seite an und drehen Sie an der Stellschraube. Drehen Sie die Schraube im Uhrzeigersinn, um sie herauszudrehen und das Gerät anzuheben. Drehen Sie gegen den Uhrzeigersinn, um das Gerät abzusenken.
- Seite 24 Einstellbereich 0,0 - 99,0 km (in 1,0 Schritten) Anzeige der Kalorien Kalorien Anzeigebereich 0 - 999 kcal (CALORIES) Einstellbereich 0,0 - 990 kcal (in 10er Schritten) Anzeige der Herzfrequenz Puls (Heart rate) Anzeigebereich 0 - 230 Einstellbereich 0 - 230 (in 1er Schritten) Racer Pro...
- Seite 25 Anzeige der Wattzahl Watt (WATT) Anzeigebereich 0-999 Einstellbereich 10 - 350 (in 5er Schritten) Anzeige der Umdrehungen pro Minute Anzeigebereich 0 - 999 Widerstand Anzeige des Widerstandes Der Widerstand wird in farbigen Segmenten (grün, organge und rot) dargestellt. Grün - niedrig; Rot - hoch Tastenfunktionen START/PAUSE Mit dieser Schaltfl äche starten/pausieren Sie das Training...
- Seite 26 Die Konsole bieten Ihnen eine Vielzahl an Programmen. Hierzu zählen: 4 Zielprogramme 12 Profi lprogramme 1 Nutzerprogramm (pro Nutzerprofi l) 1 Herzfrequenzprogramm 1 Wattprogramm Außerdem verfügt die Konsole über eine Quick-Start-Funktion und eine sogenannte Recovery- Funktion, um Ihre Erholungsfrequenz zu messen. Beispiel: Interface des Profi lprogramms P1 Racer Pro...
- Seite 27 3.4.1 Quick-Start-Funktion und Zielprogramme (M) Innerhalb dieses Programmmodus können Sie Ihr Training in Abhängigkeit von einzelnen oder mehreren Parametern durchführen. Alternativ können Sie von der Quick-Start-Funktion Gebrauch machen, indem Sie ohne Einstellungen lediglich auf START oder ENTER tippen. HINWEIS Sämtliche von Ihnen festgelegten Werte werden während des Trainings runtergezählt.
- Seite 28 Um das Training zu beenden und in das Hauptmenü zurückzukehren, tippen Sie auf RESET. Um das Training zu pausieren, tippen Sie erneut auf START/PAUSE. Um das Training zu beenden und in das Hauptmenü zurückzukehren, tippen Sie auf RESET. Racer Pro...
- Seite 29 3.4.5 Wattprogramm (W) Die Konsole bietet Ihnen die Möglichkeit in Abhängigkeit eines von Ihnen festgelegten Wattwertes zu trainieren, indem die Widerstandsstufe entsprechend angepasst wird. Wählen Sie mit dem Drehknopf das Wattprogramm (W) im Hauptmenü aus und bestätigen Sie mit ENTER. Stellen Sie den gewünschten Wattwert (WATT) mithilfe des Drehknopfs ein und bestätigen Sie mit ENTER.
- Seite 30 Stellen Sie sicher, dass die Drahtlosverbindung auf Ihrem Mobilgerät aktiviert und die Konsole aktiv ist. Andernfalls tippen Sie einfach auf eine beliebige Taste. Öff nen Sie Kinomap auf Ihrem Mobilgerät. Wählen Sie auf dem Hauptbildschirm in der Leiste unten den Punkt „Mehr“. Racer Pro...
- Seite 31 Zwischen Android und iOS Betriebssystemen können geringe Unterschiede in der Menüführung sein. Wählen Sie nun den Gerätetypen. Zur Wahl stehen Rollentrainer, Heimtrainer/Ergometer, Laufband, Crosstrainer, Indoor Bike und Rudergerät. Für den Taurus Racer wählen Sie Indoor Bike. Auf der nächsten Seite werden Ihnen die verschiedenen Marken angezeigt. Wählen Sie „Taurus“...
- Seite 32 Display. Bitte beachten Sie, dass das System auf die vorinstallierten Apps abgestimmt ist. Installieren Sie keine weiteren Apps auf der Konsole. Bei diesen kann keine Funktionstüchtigkeit garantiert werden. Das Installieren weiterer Apps kann zu technischen Problemen führen. Beispiel: Kinomap Racer Pro...
- Seite 33 LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
- Seite 34 (z.B. Störquellen im Raum Handy, WLAN, Rasenmäher- ungeeigneter Brustgurt Staubsaugerroboter, etc. …) Position Geeigneten Brustgurt verwenden Keine Pulsanzeige Brustgurtes falsch (siehe ZUBEHÖR-EMPFEHLUNG) Brustgurt defekt oder Brustgurt neu positionieren und/oder Batterie leer Elektroden befeuchten Pulsanzeige defekt Batterien wechseln Racer Pro...
- Seite 35 Fehlercodes und Fehlersuche Die Elektronik des Gerätes führt kontinuierlich Tests durch. Bei Abweichungen erscheint auf dem Display ein Fehlercode und der normale Betrieb wird zu Ihrer Sicherheit gestoppt. Bitte kontaktieren Sie den Vertragspartner für den technischen Kundendienst. Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß...
- Seite 36 Seite dann zum empfohlenen Zubehör. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Sitzpolster Pedale Silikonspray Racer Pro...
- Seite 37 Die Seriennummer Ihres Geräts ist einmalig. Sie befi ndet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / indoor bike Modellbezeichnung: Taurus Racer Pro Artikelnummer: TF-RACER...
- Seite 38 55.7*29.4*18 Cap(2) 849S0-6-2287-B0 56.6*26.4*18 Bearing#6004-2RS 58006-6-1040-01 #6004-2RS(C0) Waved washer 55120-5-2705-DA D27*D20.3*0.5T Handlebar adjustable tube 849S0-6-2018-AF2 56.3*30*210L C-clip(D22.5*D18.5*1.2T) 55519-1-2312-DA D22.5*D18.5*1.2T Chain cover supporting 849S0-6-3111-J0 20*40*1.5T*50L tube(left) Chain cover supporting 849S0-6-3112-J0 38*38*1.5T*50L tube(right) Crank axle 849S0-6-2702-D1 D20*128L Pulley 58008-6-1041-00 D300*25.5*2.8T Racer Pro...
- Seite 39 Allen nutM10*1.5*8T 55210-2-2008-FA M10*1.5*8T Round head screw 54010-5-0020-F0 M10*1.5*20L Belt 58004-6-1127-00 560 PJ8 Round magnet 174R4-6-2574-00 Brake handlebar 849S0-6-2083-00 80.3*54*21.4 Cover of brake 849S0-6-2084-B0 96.8*69.6*33 Positioning block 849S0-6-2082-B0 35.5*24*14.2 Handlebar 849S1-3-2400-B1 ScrewST4*1.41*12L 52804-2-0012-F0 ST4*1.41*12L ScrewST4.2*15L 52842-2-0015-F0 ST4.2*15L ScrewST4*1.41*13L,D10 54704-2-0013-F0 ST4*1.41*13L,D10 Elbow pad sleeve 849S0-6-3488-B0 109*84*6T...
- Seite 40 SE8612-84 C-clipS-17(1T) 55517-1-0010-00 S-17(1T) Waved washerD17*D22*0.3T 55117-5-2203-DA D17*D22*0.3T Bearing6203-2RS 58006-6-1026-01 6203-2RS Plastic fl at washer 55110-1-2404-BF D10*D24*0.4T Allen bolt 50308-5-0030-C0 M8*1.25*30L Flat washer 55108-1-2830-NA D28*D8.5*3T Handlebar plug 849S0-6-2475-F0 D35*15L Spring 58003-6-1024-N0 D2.2*D14*65L Fixing plate for idle wheel 744G0-3-1600-00 Racer Pro...
- Seite 41 Plastic fl at washer 55110-1-5010-BF D50*D10*1.0T Allen nutM8*1.25*6T 55208-2-2006-NA M8*1.25*6T Nylon nutM8*1.25*8T 55208-1-2008-NA M8*1.25*8T Handlebar grips(1) 849S0-6-2468-B1 D24*3.5T*270L Handlebar grips(2) 849S0-6-2469-B1 D24*3.5T*530L Lower cable of quick key(1) 849S0-6-2544-01 650L Lower cable of quick key(2) 849S0-6-2536-01 650L Quick Keys Group 1 849S0-6-2540-B2 400L, Silver Quick Keys Group 2...
- Seite 42 54723-2-0008-C0 ST2.3*8L ScrewST2.3*12L 51023-2-0012-F0 ST2.3*12L ScrewST2.9*13L 51029-2-0013- ST2.9*13L Tablet holer 849S1-6-2466-J0 292.6*134.6*3T Antislip strip 815S5-6-2278-B2 50*10*2.5T Knurled hand screw 26100-6-1079-00 D31*16 External teeth lock gasket 55105-6-1006-FA D10*D5.3*0.6T ScrewM5*0.8*35L 50805-2-0035-N0 M5*0.8*35L Allen cross wrentch 58030-6-1031-N1 Open-end wrentch 58030-6-1050-C0 153*6.5T Racer Pro...
- Seite 43 Explosionszeichnung...
- Seite 44 GARANTIE Produkte von TAURUS® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 45 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
- Seite 46 Sie unserer Homepage: Sie unserer Homepage: https://stg.fi t/statit6 https://stg.fi t/statitb https://stg.fi t/statit9 Auf dieser Webseite fi nden Sie eine detaillierte Übersicht inkl. Anschrift und Öff nungszeiten für alle Filialen der Fitshop Group im In- sowie im Ausland: www.fi tshop.de/fi lialen Racer Pro...
- Seite 47 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Fitshop ist mit über 70 Filialen Europas www.fi tshop.de größter Fachmarkt für Heimfi tnessgeräte www.fi tshop.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/Fitshop der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 48 Notizen Racer Pro...
- Seite 49 Notizen...
- Seite 50 Notizen Racer Pro...
- Seite 52 Taurus Racer Pro...
