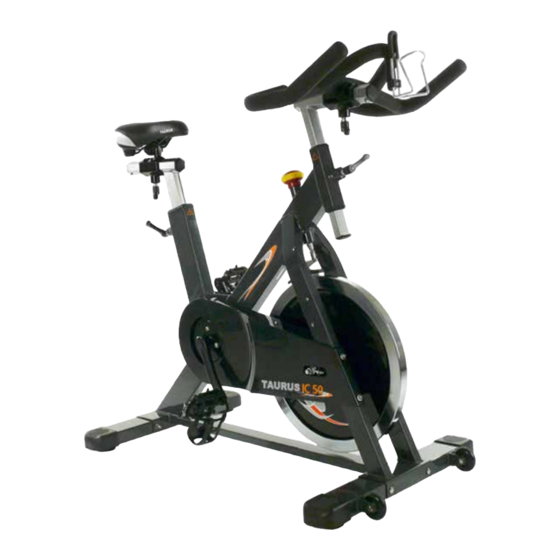

Inhaltszusammenfassung für Taurus Indoor Cycle IC50

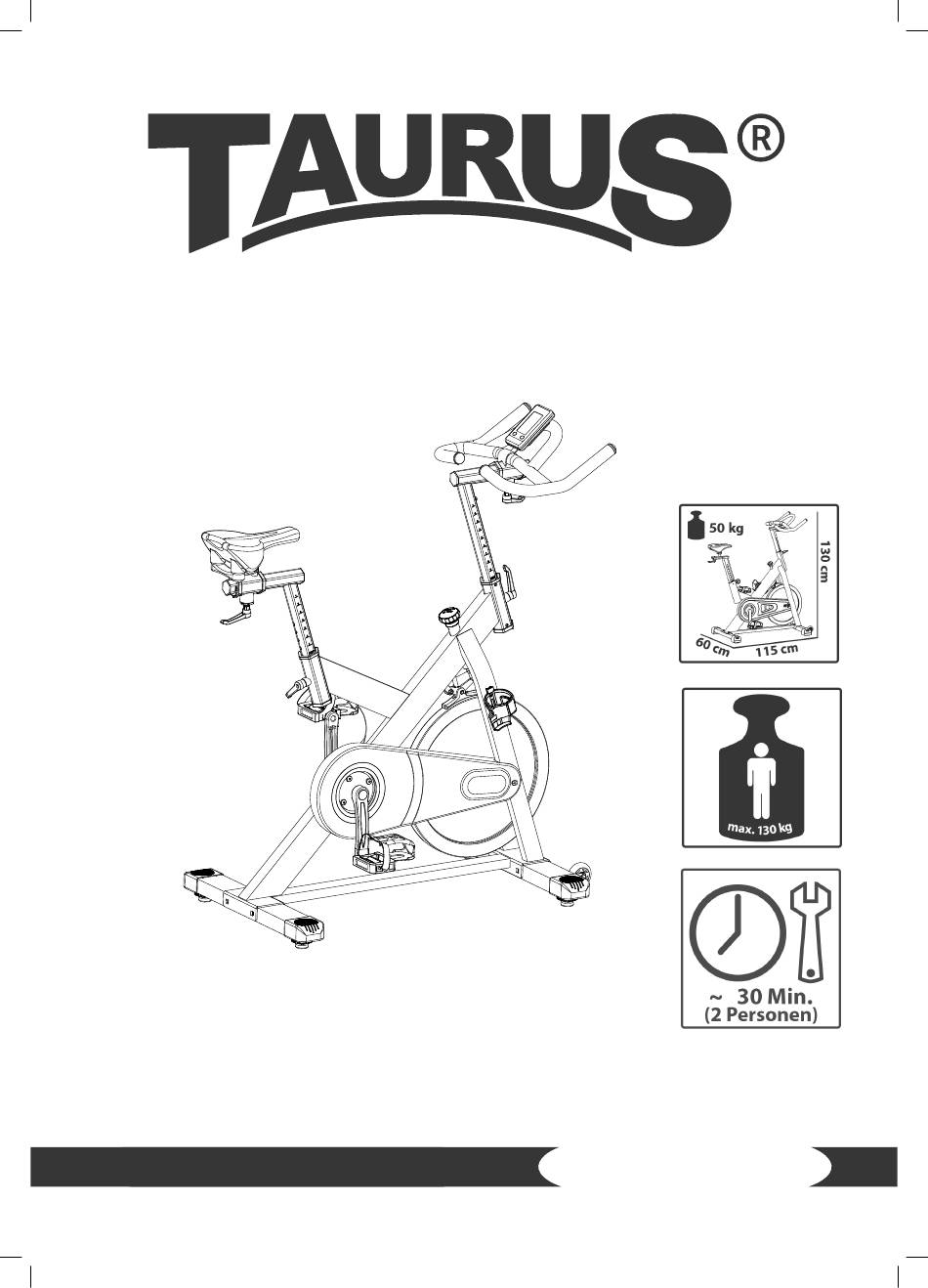

- Seite 1 Montage- und Bedienungsanleitung TFIC50.02.02 Indoor Cycle IC50 TF-IC50-2...
- Seite 2 IC50...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau Geräteeinstellungen 2.4.1 Einstellen des Lenkers und des Sattels 2.4.2 Wechseln der Batterie 2.4.3 Einstellen des Widerstands 2.4.4 Verwenden der Notbremsfunktion BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Programme 3.3.1 Quick-Start Programm 3.3.2 Zielprogramme LAGERUNG UND TRANSPORT Allgemeine Hinweise... - Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT IC50...
-
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit... -
Seite 6: Zu Dieser Anleitung
ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden. -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Trainingszeit Trainingsstrecke Kalorienverbrauch Herzfrequenz Bremssystem: Filzbremse Gewicht und Maße Artikelgewicht (brutto, inkl. Verpackung): 55 kg Artikelgewicht (netto, ohne Verpackung): 50 kg Verpackungsmaße (LxBxH) ca.: 107,5 cm x 23,5 cm x 92,5 cm Aufstellmaße (LxBxH) ca.: 114,5 cm x 60 cm x 130 cm Maximales Benutzergewicht: 130 kg... -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Aufstellort
Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. VORSICHT ⚠ Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Achten Sie darauf, als Trainingszone auf jeder Seite mindestens 30 cm sowie vor und hinter dem Gerät mindestens 15 cm Platz zu lassen. -
Seite 10: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. VORSICHT ⚠... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 12: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Montage der Standfüße Befestigen Sie den vorderen Standfuß... - Seite 13 Schritt 2: Montage des Sattels Schieben Sie die Sattelstütze (10) in die Aufnahme des Hauptrahmens (16). Richten Sie die Sattelstütze (10) auf der gewünschten Höhe aus. Befestigen Sie den L-Hebel (42). ⚠ VORSICHT Achten Sie darauf, dass der L-Hebel in einem der Einstelllöcher hörbar einrastet. Schieben Sie die Sattelschiene (12) auf die Sattelstütze (10) und positionieren Sie sie auf der gewünschten Position.
- Seite 14 Schritt 3: Montage des Lenkers und der Konsole Schieben Sie den Lenkerhalter (17) in die Aufnahme des Hauptrahmens (16). Richten Sie den Lenkerhalter auf die gewünschte Höhe aus. Befestigen Sie den L-Hebel (42). ⚠ VORSICHT Achten Sie darauf, dass der L-Hebel in einem der Einstelllöcher hörbar einrastet. Schieben Sie den Lenker (18) auf den Lenkerhalter (17) und positionieren Sie ihn auf der gewünschten Position.
- Seite 15 Schritt 4: Montage der Pedale HINWEIS Die Pedale (1L & 1R) sind mit einem “L” und einem “R” für links und rechts gekennzeichnet. Der rechte Kurbelarm befindet sich in Sitzposition auf der rechten Seite. Befestigen Sie die linke Pedale (1L) an dem linken Kurbelarm, indem Sie das Pedal (1L) gegen den Uhrzeigersinn auf den Kurbelarm drehen.
-
Seite 16: Geräteeinstellungen
Geräteeinstellungen 2.4.1 Einstellen des Lenkers und des Sattels Sowohl der Lenker als auch der Sattel können horizontal und vertikal eingestellt werden. Lösen Sie hierfür den L-Hebel an der entsprechenden Stelle und ziehen Sie ihn ein Stück heraus. Positionieren Sie nun entweder den Sattel oder den Lenker auf der gewünschten Position. ⚠... - Seite 17 WICHTIGER HINWEIS Schalten Sie den Sensor, der sich an der dargestellten Position befindet, ein bevor Sie Ihr Indoor Bike das erste Mal benutzen. Es ist nicht nötig den Sensor nach jeder Trainingseinheit wieder auszuschalten. Sollten Sie das Indoor Bike allerdings für längere Zeit nicht benutzen, empfehlen wir Ihnen den Sensor auszuschalten.
-
Seite 18: Einstellen Des Widerstands
2.4.3 Einstellen des Widerstands Um den Widerstand zu erhöhen, drehen Sie den Brems- und Widerstandsregler (30) nach rechts. Um den Widerstand zu verringern, drehen Sie den Brems- und Widerstandssregler (30) nach links. 2.4.4 Verwenden der Notbremsfunktion WARNUNG ⚠ Verwenden Sie diese Sicherheitsfunktion in jeder Notsituation in der Sie vom Indoor Cycle absteigen oder das Schwungrad zum Stillstand bringen müssen. -
Seite 19: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige TIME Anzeige der Trainingszeit Anzeigebereich 0:00 - 99:00 SPEED Anzeige der derzeitigen Geschwindigkeit DISTANCE Anzeige der zurückgelegten Strecke Anzeigebereich 0 - 99,5 km... -
Seite 20: Tastenfunktionen
Tastenfunktionen MODE/ Benutzen Sie diese Taste um manuell zwischen den unterschiedlichen RESET Parametern zu wechseln und Werte zu bestätigen. Drücken und halten Sie diese Taste für ca. 2 Sekunden um sämtliche Werte zurückzusetzen. Benutzen Sie diese Taste um Werte einzustellen. Programme 3.3.1 Quick-Start Programm... -
Seite 21: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. WARNUNG ⚠... -
Seite 22: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 23: Schmieren Der Filzbremse
Schmieren der Filzbremse ࣑ ACHTUNG Achten Sie darauf, dass die Filzbremse in regelmäßigen Abständen mit Schmiermittel feucht gehalten wird, um Schäden am Gerät zu vermeiden. Die Angabe innerhalb des Wartungs- und Inspektionskalenders dient lediglich als Anhaltspunkt. Beachten Sie, dass bei stärkerer Beanspruchung die Filzbremse öfter zu schmieren ist. -
Seite 24: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 25: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Indoor Cycle Modellbezeichnung: IC50 Artikelnummer: TF-IC50-2... -
Seite 26: Teileliste
Teileliste Bezeichnung (ENG) Anz. Spezifikation PEDAL JD-304V (9/16") END CAP1 80*40*1.5 BOLT 1 GB/T 12-1988 M10*100 REAR STABILIZER WELDING FLAT WASHER GB/T 95-2002 GB/T 802-1988 M10 GB/T 41-2000 BOLT 2 GB/T 5780-2000 M8*40 BEARING 608ZZ VERTICAL SEAT POST WELDING END CAP 2 38*38*2.0 SEAT POST WELDING... - Seite 27 LEFT CRANK 170*15 CRANK COVER φ56*28 BEARING 6004ZZ RIGHT CRANK 170*15 ADJUSTING METAL φ60*1.5 GB/T 802-1988 M12X1.25 (H=16mm) BOLT 4 GB/T 70.1-2000 M6*60 GB/T 889.1-2000 M6 BOLT 6 GB/T 845-1985 ST4.2*19 L SHAPE KNOB (M16*1.5)X20mm BOLT 7 GB/T 15856.1-2002 ST4.2X19 OUTER COVER 634*260*64 BOLT 8...
- Seite 28 Drawbar φ12.5*130 B0TTLE HOLDER 117*85*90 COMPUTER TE-2000 BOLT 9 GB/845-85 ST4.8X19 FIXING SHAFT φ22*20 FIXING NUT 32*12 (M16x1.5) END CAP1 φ14*14 FIXING NUT 3 M20*1.0 SENSOR SR-202 BLUETOOTH LANCHER L=150 SPRING WASHER 1 GB/T 859-1987 SCREW 4 GB/845-85 ST4.8X13 BOLT 3 GB/T 5780-2000 M5*10 SILICON OIL φ28*122 ( 20ML)
-
Seite 29: Explosionszeichnung
Explosionszeichnung... -
Seite 30: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 31 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 32: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 33: Webshop Und Social Media
LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen. - Seite 34 Notizen IC50...
- Seite 36 Indoor Cycle IC50...
