Schritt 11:

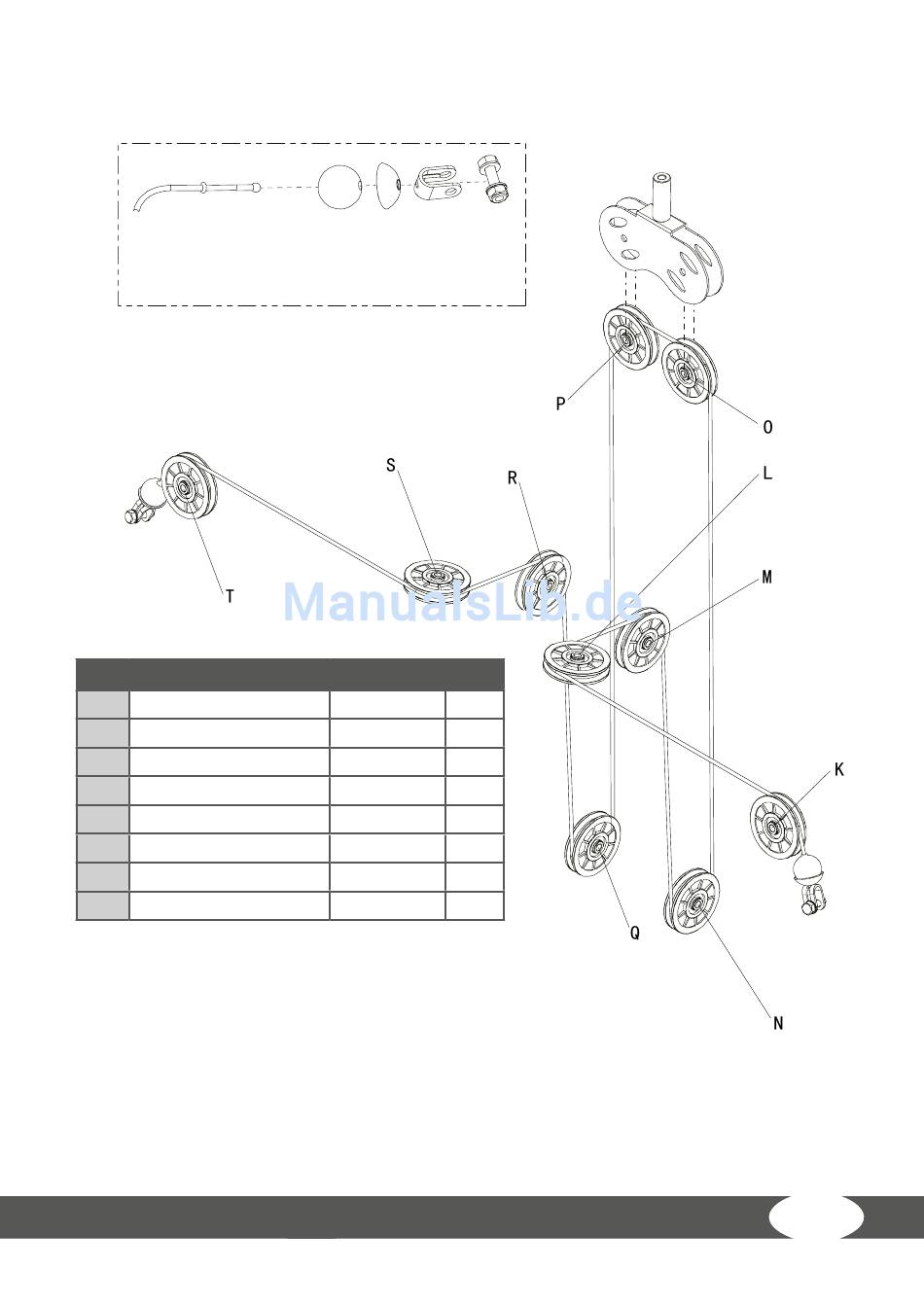

Kabelaufbauzeichnung
Butterfly Armkabel Zeichnung
Bu erfly arm cable drawing
Nr.
Bezeichnung (ENG)
5
washer
11
lock nut
15
washer
23
luck nut
52
hexagon bolt
55
pulley
63
hexagon bolt
64
butterfly arm cable
Bemerkung Anz.
Φ10
18
M8
2
Φ8
4
M10
8
M10*45
10
Φ95*26
10
M8*45
2
L:5375mm
1
35
