Schritt 11:

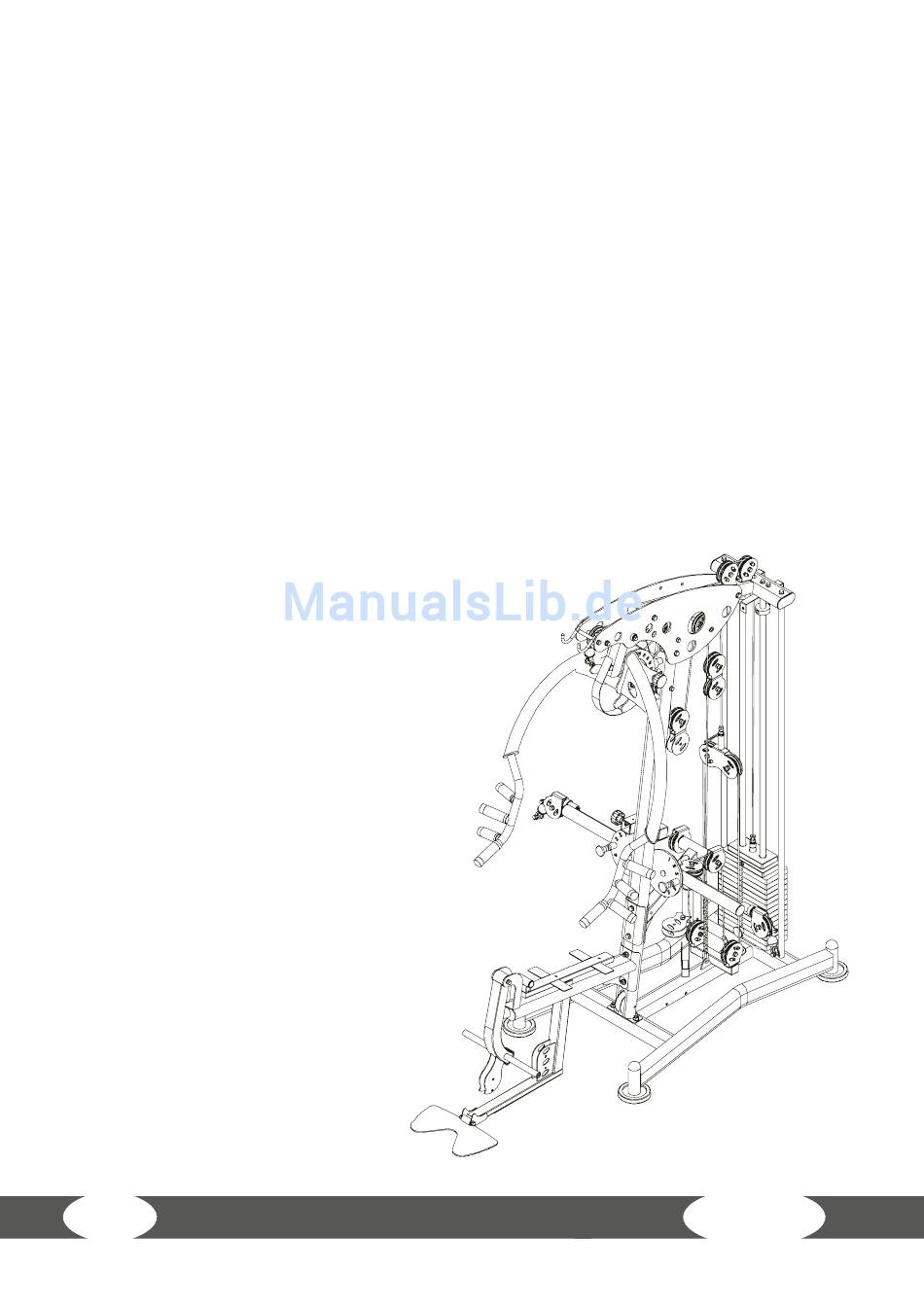

Aufbau
1. Montieren Sie 8 Umlenkrollen (55) mit M10*45 Schrauben (52), Ф10 Unterlegscheiben
(5) und M10 Muttern (23) an den Punkten K, L, N, O, P, Q, R, S, T.
2. Montieren Sie 2 Umlenkrollen (55) mit M10*45 Schrauben (52) und Ф10
Unterlegscheiben (5) an den Punkten M, R.
3. Entfernen Sie das Kugelkopfende vom Butterflyarmkabel (64).
4. Ziehen Sie das Butterflyarmkabel (64) von Punkt P durch die Punkte L, M, N, O, P,
Q, R, S, T. Dann befestigen Sie das Kugelkopfende wieder am Butterflyarmkabel (64).
5. Montieren Sie die M8*45 Schrauben (63), Ф8 Unterlegscheiben (15) und M8 Muttern
(11) bei den Punkten K und T.
